- 5 -
- Осуществить подсоединение к источнику газа, в соответствии с инструкциями, изложенными на
странице 5.
- Осуществить подсоединение к источнику электроэнергии, в соответствии с инструкциями,
изложенными на странице 6.
- Если были установлены жиклеры для другого типа газа, для каждой конфорки отрегулировать
минимальный уровень подачи газа, в соответствии с инструкциями, изложенными на странице 7.
- Подключить ТРИО
к водопроводу и канализации , в соответствии с инструкциями, изложенными
на страницах 18-19.
ЛЮБЫЕ МОДИФИКАЦИИ, ПРОИЗВЕДЕННЫЕ В СИСТЕМЕ ЦИРКУЛЯЦИИ ГАЗА, ДОЛЖНЫ БЫТЬ
ОТМЕЧЕНЫ НА ТАБЛИЧКЕ С СЕРИЙНЫМ НОМЕРОМ ИЗДЕЛИЯ.
НАСТРОЙКА НА ТИП ГАЗА
Тип газа
G20 G25 G30 G31
Давление
20 мбар 25 мбар 29 мбар 37 мбар
¤ ¤ X X
¤ Заводская установка: Природный газ = G20-20 мбар/G25-25 мбар
X Возможно настроить в соответствии с переустановкой на бутан G30-29 мбар или пропан G31-37
мбар.
ПЕРЕНАСТРОЙКА НА ДРУГОЙ ТИП ГАЗА:
Теплотворность и давление газа различаются в зависимости от его типа.
При перенастройке на другой тип газа требуется: заменить жиклеры, подсоединить изделие к
источнику газа и отрегулировать минимальный уровень подачи газа на конфорки.

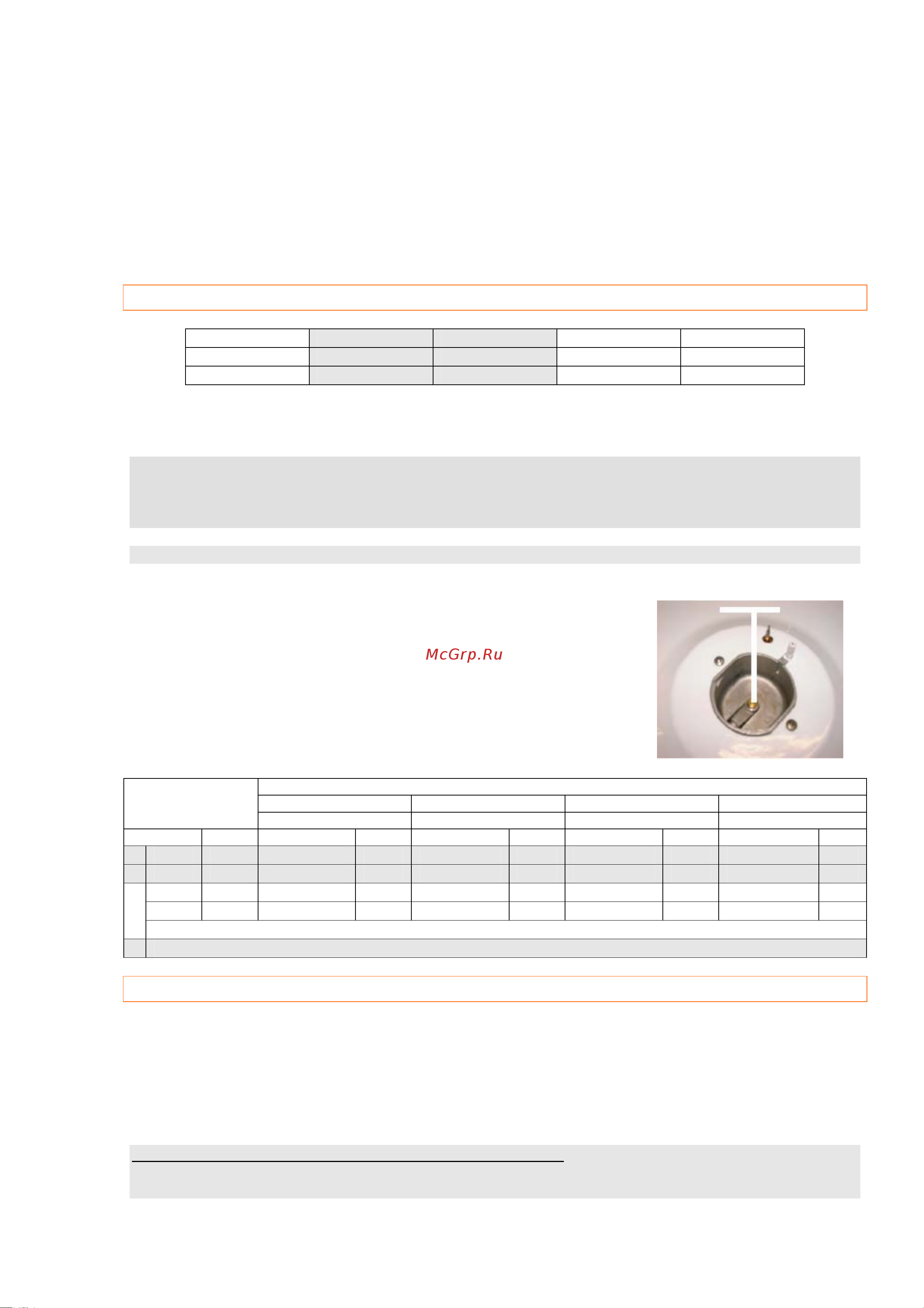

ЗАМЕНА ЖИКЛЕРОВ В КОНФОРКАХ
Чтобы получить доступ к жиклерам:
. поднимите верхнюю крышку,
. снимите решетку и конфорки,
. возьмите торцевой гаечный ключ (7),
. с помощью ключа выверните жиклеры и установите новые в
соответствии с таблицей, следующей ниже, типом конфорки и типом
используемого газа.
Верните конфорки и решетку на место.
ЖИКЛЕР
На каждом жиклере выбит его номер.
Конфорки
Передняя правая Задняя левая Передняя левая Задняя правая
Малой мощности Средней мощности Мощная Самая мощная
Тип газа мбар Жиклер № кВт Жиклер № кВт Жиклер № кВт Жиклер № кВт
* G20 20
76 1,00 101 1,75 118 2,50 144 3,50
* G25 25
76 0,90 101 1,60 118 2,30 144 3,20
G30 29
50 1,00 66 1,75 80 2,50 94 3,50
G31 37
50 1,00 66 1,75 80 2,50 94 3,50
кВт = мощность конфорки
* Установлено на заводе-изготовителе: G20 - 20 мбар - G25 - 25 мбар
ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ГАЗА
Подключение к источнику газа должно производиться строго в соответствии с действующими
нормами и правилами. Во всех случаях на подводящей трубе должен быть предусмотрен
запорный газовый вентиль, а также газовый редуктор в случае подключения к источнику пропана.
Все материалы, используемые для подключения: клапана, редукторы, гибкие шланги, наконечники
и т.п., должны
иметь клеймо, свидетельствующее о том, что они официально сертифицированы на
территории РФ.
Подключение к источнику газа в зависимости от настройки:
Природный газ: жесткая подводка, гибкий шланг с механическими фитингами (1) – мягкая
резиновая трубка (3)
