Стр. 6 - Руководство FA01337-RU - 11/2020 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

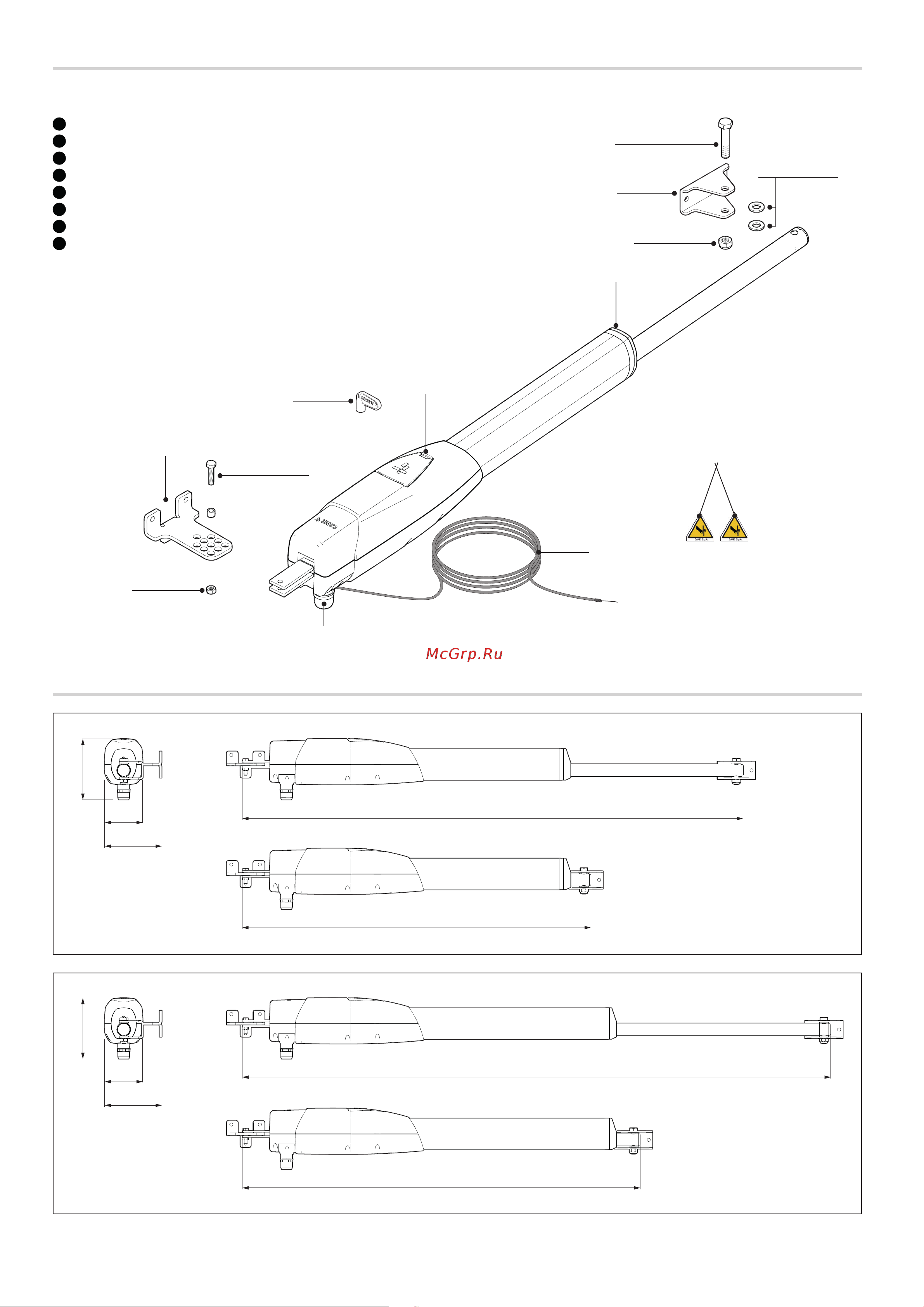

Описание компонентов
Привод
1
Кронштейн крепления к воротам
2
Дверца для доступа к винтам регулировки крайних положений
3
Дверца для доступа к механизму разблокировки
4
Фитинг оплетки
5
Кронштейн крепления к столбу
6
Ключ для разблокировки
7
Трос для системы разблокировки*
8
Наклейки, предупреждающие об опасности травмирования рук
*ATS30AGR *ATS50AGR
3
4
A
6
2
E
7
8
M8x35 UNI5737
M8 UNI5588
M12x60 UNI5737
M12 UNI7474
M12,1 UNI6592
Габаритные размеры
1320
920
160
100
150
ATS30AGS
ATS30AGR
160
100
150
1550
1050
ATS50AGS
ATS50AGR
Содержание
- Места являющиеся потенциальным источником опасности для людей 4
- Утилизация 4
- Данные и информация об изделии 5
- Назначение 5
- Описание 5
- Условные обозначения 5
- M12 1 uni6592 6
- M12 uni7474 6
- M12x60 uni5737 6
- M8 uni5588 6
- M8x35 uni5737 6
- Габаритные размеры 6
- Описание компонентов 6
- Привод 6
- Ограничения по применению 7
- Рабочие циклы 7
- Технические характеристики 7
- Тип и минимальное сечение кабелей 7
- Монтаж 8
- Предварительные работы 8
- Монтаж кронштейнов 10
- Крепление привода 11
- Электрические подключения 12
- Определение крайних положений с концевыми микровыключателями 13
- Установка крайнего положения закрывания 13
- Установка крайнего положения открывания 13
- Электрические подключения 15
- Определение крайних положений с концевыми микровыключателями 16
- Установка крайнего положения закрывания 16
- Установка крайнего положения открывания 16
- Заключительные работы 17
- Came s p a 20
- Via martiri della libertà 15 31030 доссон ди казьер treviso italy италия тел 39 0422 4940 факс 39 0422 4941 20
