113

234

956 * - 1356 **

304 * - 504 **

*

KR300 - KR302 - KR310 - KR312

**

KR510 - KR512

Стр.

- Код руководства:

FA00290-RU

FA00290-RU - вер.

- 11/2015 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

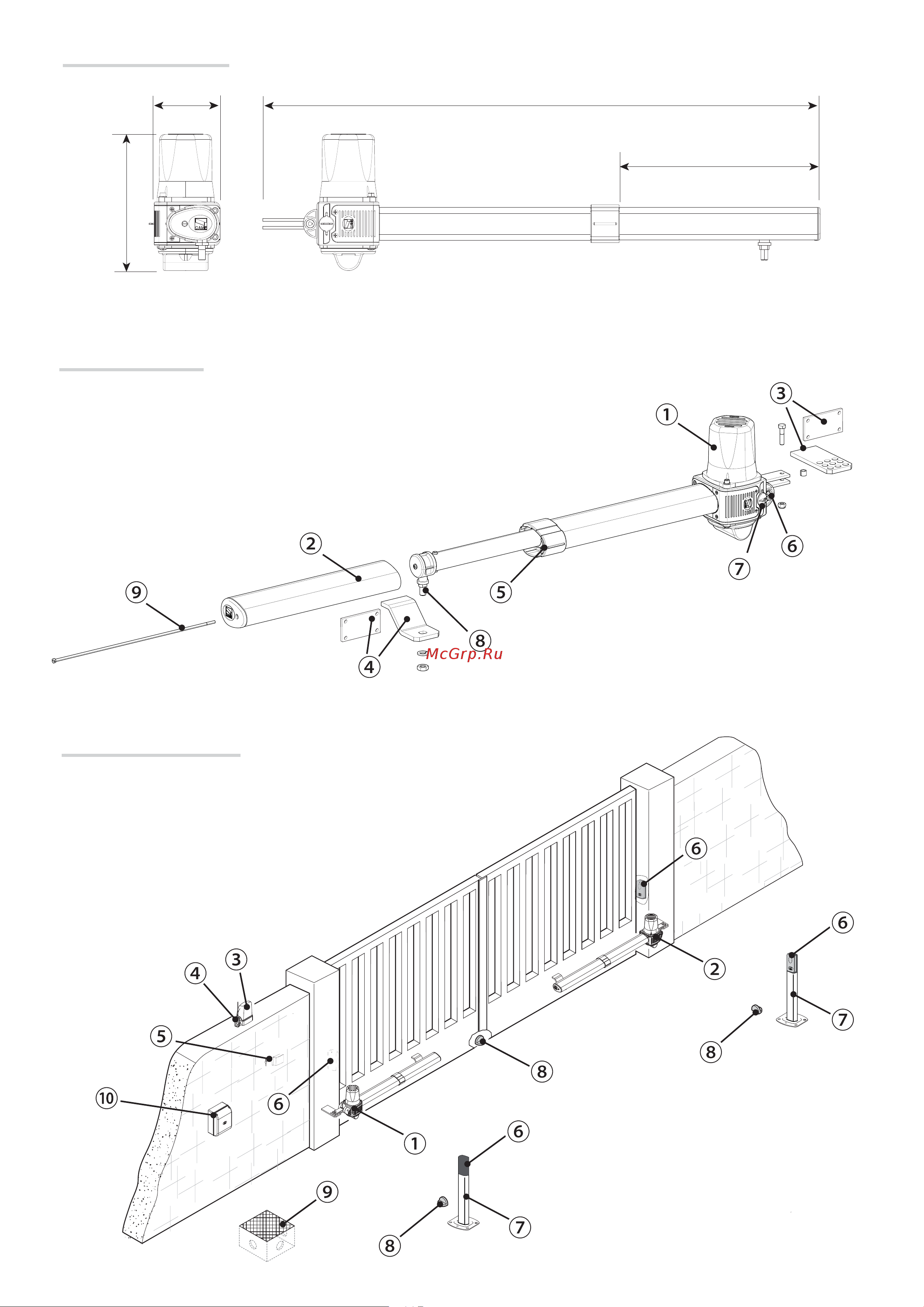

Вариант типовой установки

1. Левый привод

2. Правый привод

3. Сигнальная лампа

4. Антенна

5. Устройство управления

6. Фотоэлементы безопасности

7. Стойки фотоэлементов

8. Механические упоры

9. Разветвительный колодец

10. Блок управления

Основные компоненты

1. Электродвигатель

2. Кожух штока

3. Задние кронштейны с втулкой, крепежным винтом и самоконтрящейся гайкой

4. Задний кронштейн с эластичной кольцевой прокладкой и самоконтрящейся

гайкой

5. Регулировочные винты концевых выключателей

6. Замок разблокировки

7. Рычаг разблокировки

8. Наконечник втулки

9. Винт крепления кожуха штока

Габаритные размеры (мм)

(мм)
