Стр.
5
- Код руководства:
FA00290-RU
FA00290-RU - ver.
1
- 11/2015 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

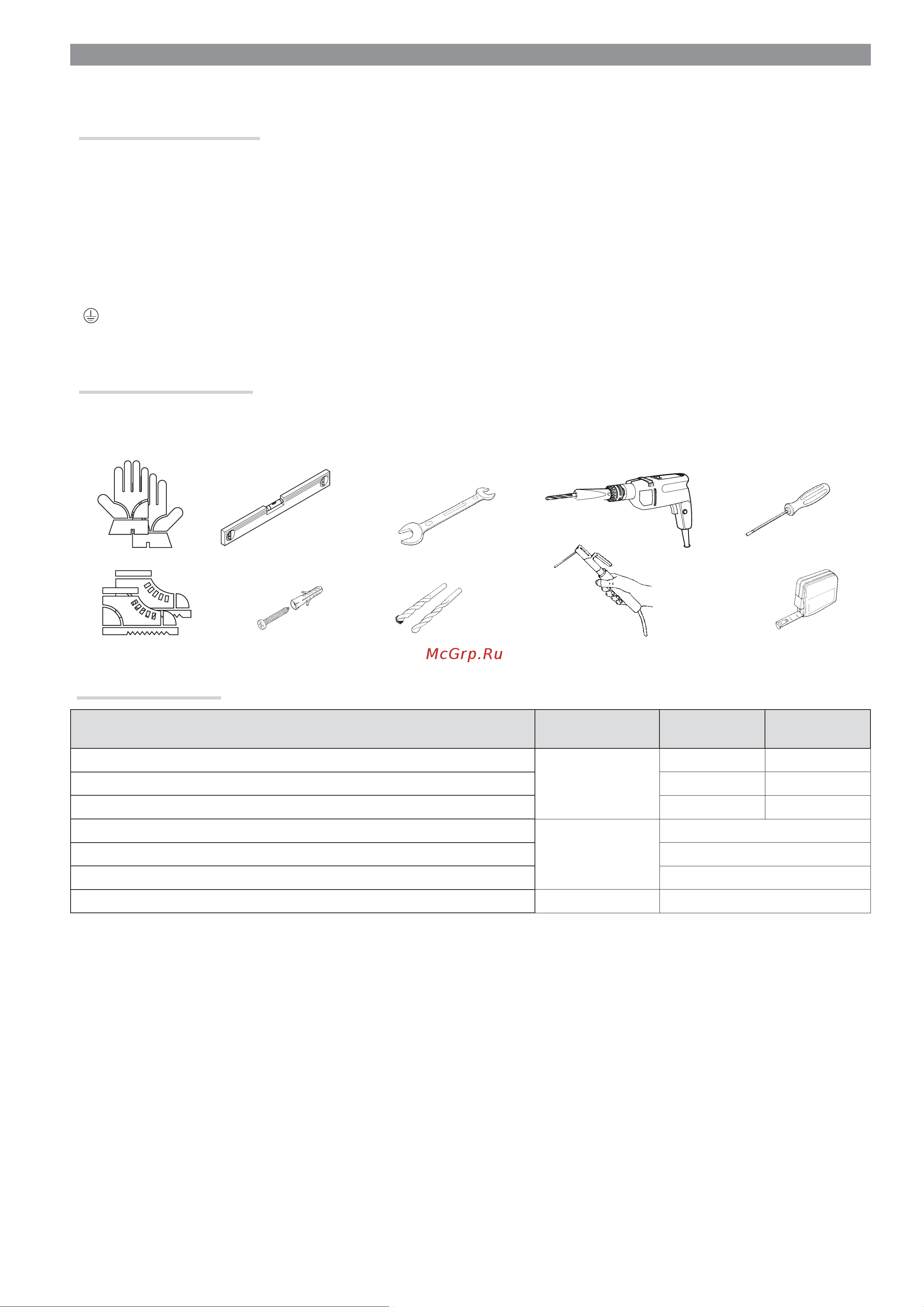

ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы конструкция ворот была достаточно прочной, петли находились в исправном состоянии, а между подвижными и
неподвижными механизмами не было трения.
• Проверьте, чтобы размер "С" не превышал значения, указанного в таблице.
• Проверьте наличие механических упоров для створок в крайних положениях открывания и закрывания.
• Убедитесь в том, что место крепления привода защищено от возможных повреждений, а монтажная поверхность обладает
достаточной прочностью.
• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между
контактами не менее 3 мм.
•
Убедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура безопасности, и
другими токопроводящими частями была предусмотрена дополнительная изоляция.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести
установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор
инструментов, необходимых для проведения монтажных работ.
Тип и сечение кабелей
Подключение Тип кабеля
Длина кабеля
1 < 15 м
Длина кабеля
15 < 30 м
Электропитание блока управления, ~230 В
H05RN-F
3G x 1,5 мм
2
3G x 2,5 мм
2
Электропитание двигателя, ~230В 4G x 1,5 мм
2
4G x 2,5 мм
2
Сигнальная лампа 2 x 0,5 мм
2
Фотоэлементы (передатчики)
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
Антенна RG58 макс. 10 м
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть
пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых
в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
