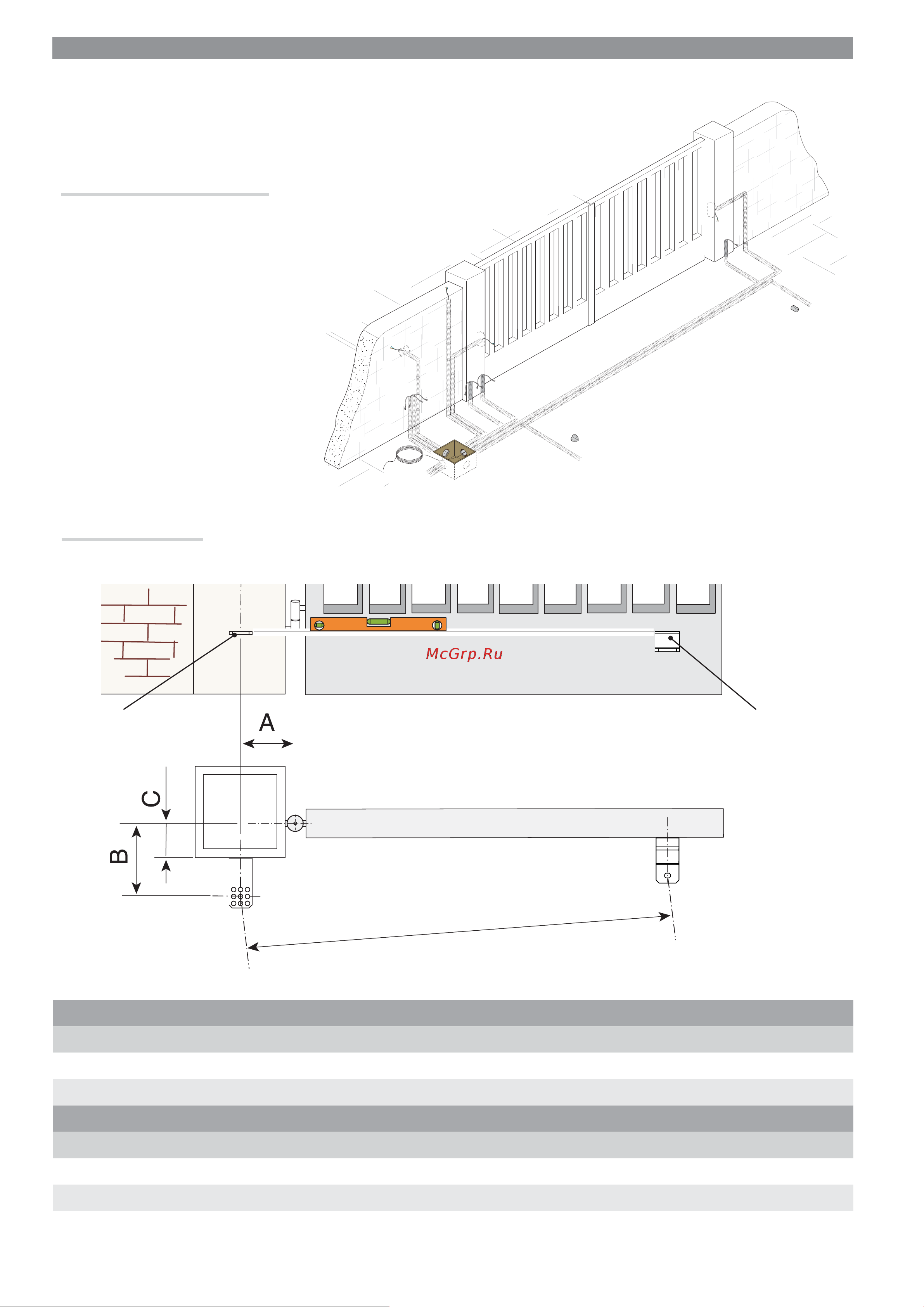

Монтаж кронштейнов

Определите место крепления переднего и заднего кронштейнов, соблюдая расстояния, указанные на рисунке и в таблице.

 Чем больше угол открывания створки, тем больше скорость открывания и тем меньше толкающее усилие привода.

Чем меньше угол открывания створки, тем меньше скорость открывания и тем больше толкающее усилие привода.

Установочные размеры (мм)

KR300 - KR302 - KR310 - KR312

Угол открывания створки (°) A B С (МАКС.) E

90° 130 130 60 910

120° 130 110 50 910

KR510 - KR512

Угол открывания створки (°) A B С (МАКС.) E

90° 200 200 120 1310

130° 200 140 70 1310

МОНТАЖ

⚠

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и дополнительных

принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком

на месте.

 Рисунки иллюстрируют монтаж левого привода. Монтаж правого привода выполняется

симметрично.

Прокладка гофрированных труб

Подготовьте разветвительные коробки и гофрированные трубы,

необходимые для электрических соединений, исходящих из

разветвительного колодца.

 Количество гофрированных труб зависит

от варианта системы и предусмотренных

дополнительных устройств.

Передний кронштейн

Задний кронштейн
