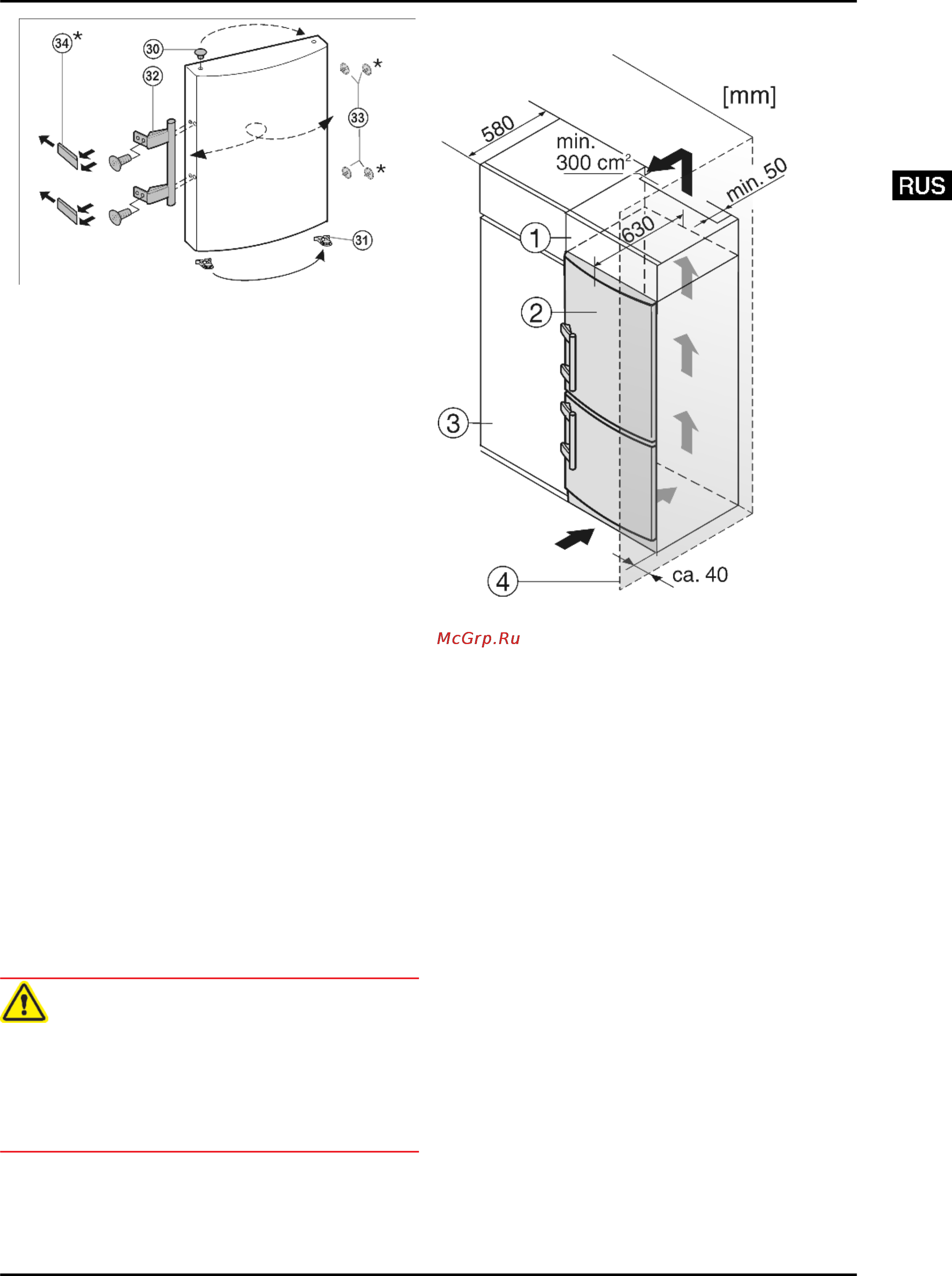

Fig. 8
u
Извлеките пробку
Fig. 8 (30)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
винт
Fig. 6 (22)
.
u
Закройте дверцу.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10)
на
средний опорный кронштейн
Fig. 5 (13)
.
u
Вставьте средний опорный винт
Fig. 5 (11)
на новой
стороне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
4.3.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный винт
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25)
Fig. 4 (4)
. При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Наденьте и защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
на противоположной стороне снаружи.
4.3.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25)
и среднем опорном кронштейне
Fig. 5 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 6 (25)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 9
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 9 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 9 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Fig. 9 (3)
.
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 9 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
Ввод в работу
7
