Стр

. 10

. 10 - Код руководства:

FA00021-RU

FA00021-RU вер.

3 04/2016 © CAME S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

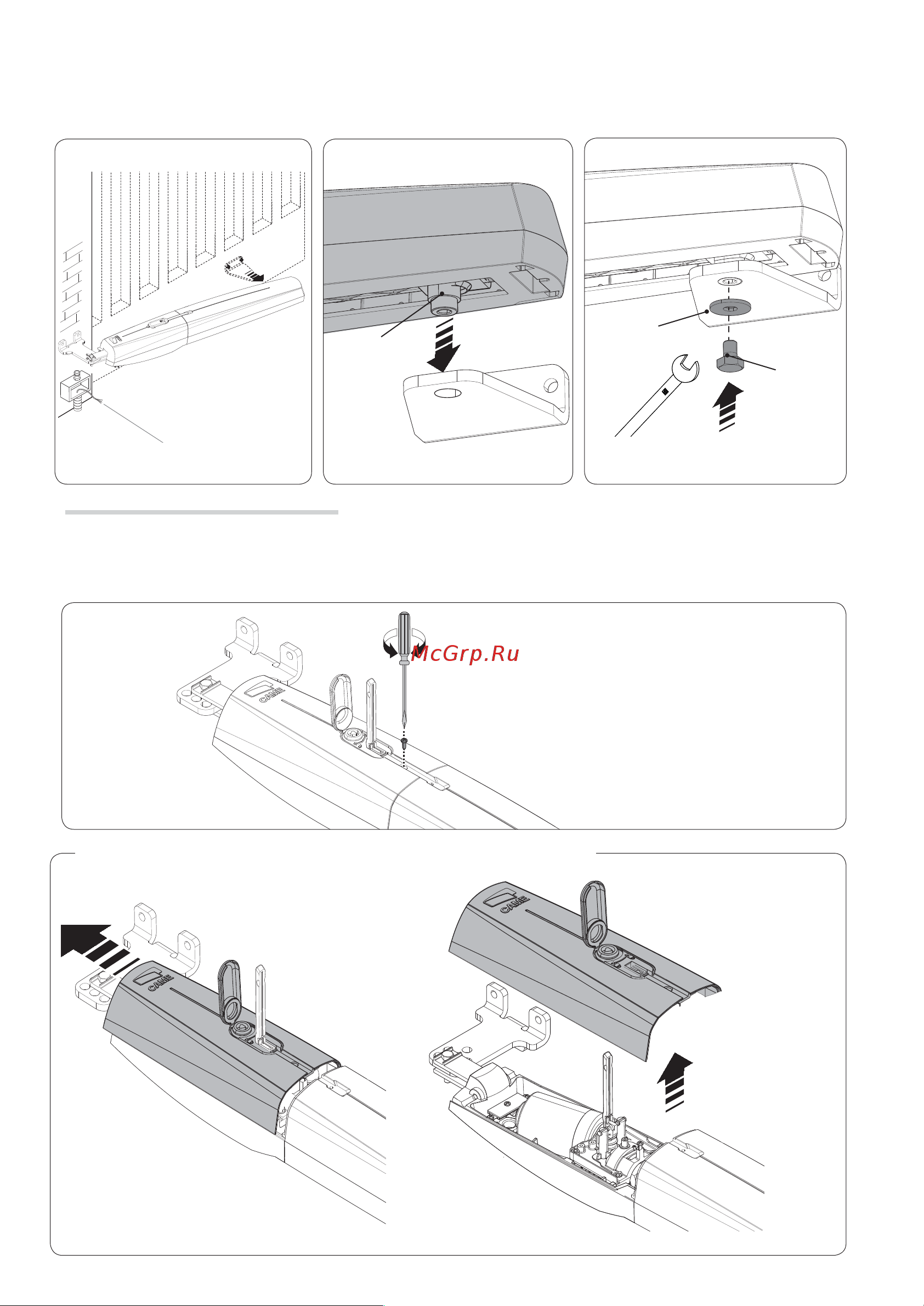

Откройте створку(отвернув предварительно регулировочные винты механических упоров привода) и

установите крепление втулки ходового винта

󱤎 в отверстие переднего кронштейна. Зафиксируйте его с

помощью прилагаемых шайбы UNI 6593 Ø 10 и винта UNI 5739 M10 X 10

󱤏󱤐.

Регулировка крайних положений

⚠ НЕ СНИМАЙТЕ крышку привода, не сдвинув ее назад.

Прежде чем приступить к регулировке конечных положений, необходимо: разблокировать привода (см.

пункт "Разблокировка привода") и снять крышки привода и винта, как показано на рисунках.
