Came SWN20 [8/16] Монтаж кронштейнов

100

≤60

Стр

. 8

. 8 - Код руководства:

FA00021-RU

FA00021-RU вер.

3 04/2016 © CAME S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

⚠ Чем больше угол открывания створки, тем больше скорость открывания и тем меньше толкающее

усилие привода.

Чем меньше угол открывания створки, тем меньше скорость открывания и тем больше толкающее

усилие привода.

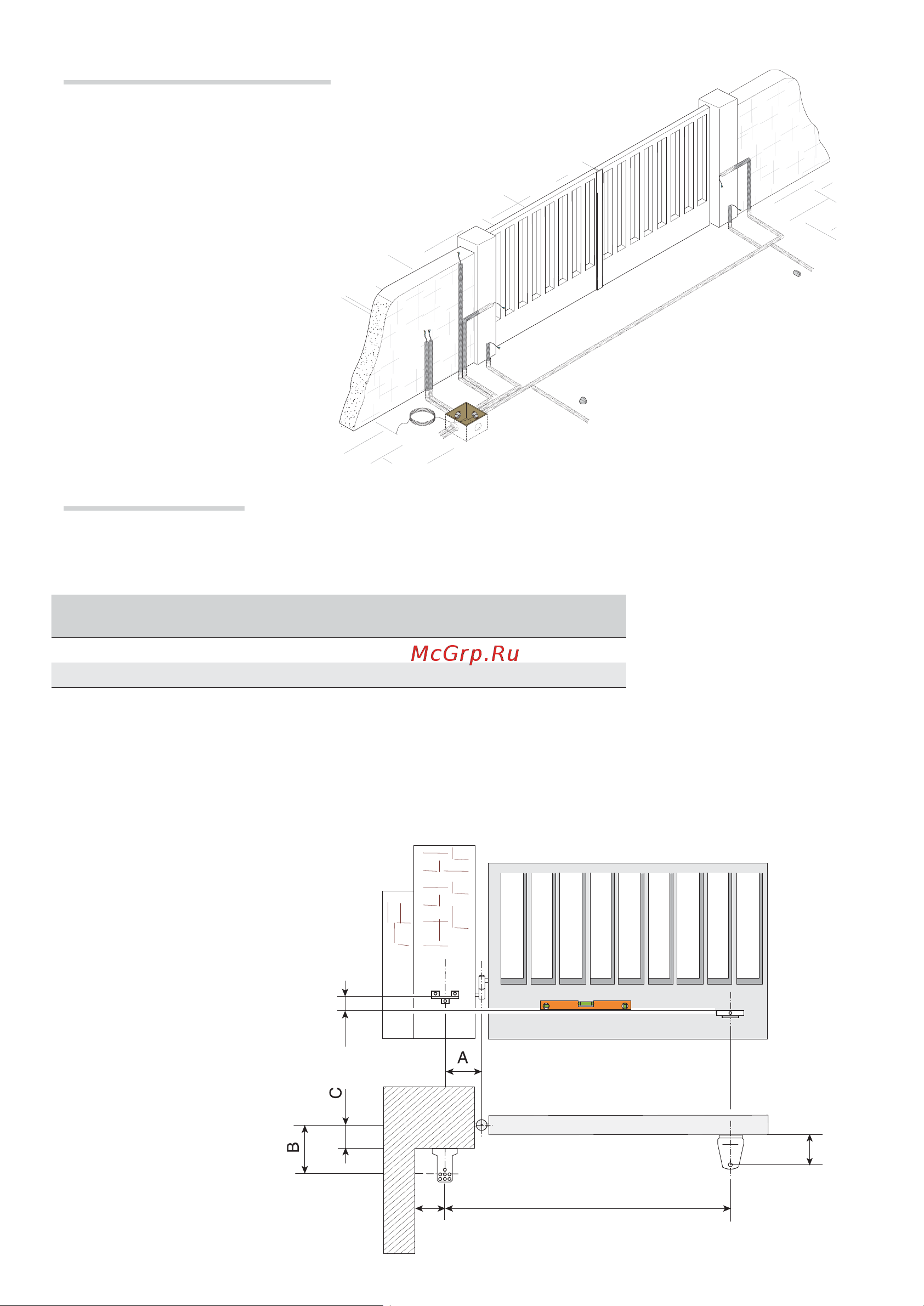

Монтаж кронштейнов

Определите место крепления переднего кронштейна и рассчитайте место крепления заднего

кронштейна, соблюдая расстояния, указанные в таблице.

Открывание A B C E

(°) (мм)

90 130 110 - 170 0 - 60 750

115 150 110 - 160 0 - 50 750

Прокладка гофрированных труб

Подготовьте разветвительные коробки и

гофрированные трубы, необходимые для

электрических соединений, исходящих из

разветвительного колодца. Для подключения

привода рекомендуется использовать

гофрированную трубу Ø 60 мм, а для

аксессуаров — трубы Ø 25 мм.

 Количество гофрированных труб

зависит от варианта системы и

предусмотренных дополнительных

устройств.
