Came G2500 CLASSICO [6/20] Винт m12x40 uni 5739

350

400

200

r 40

Стр.

- Руководство:

FA00773-RU

FA00773-RU - вер.

- 05/2017 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

Гайка M12 UNI5588

Винт M12x40

UNI 5739

Шайба

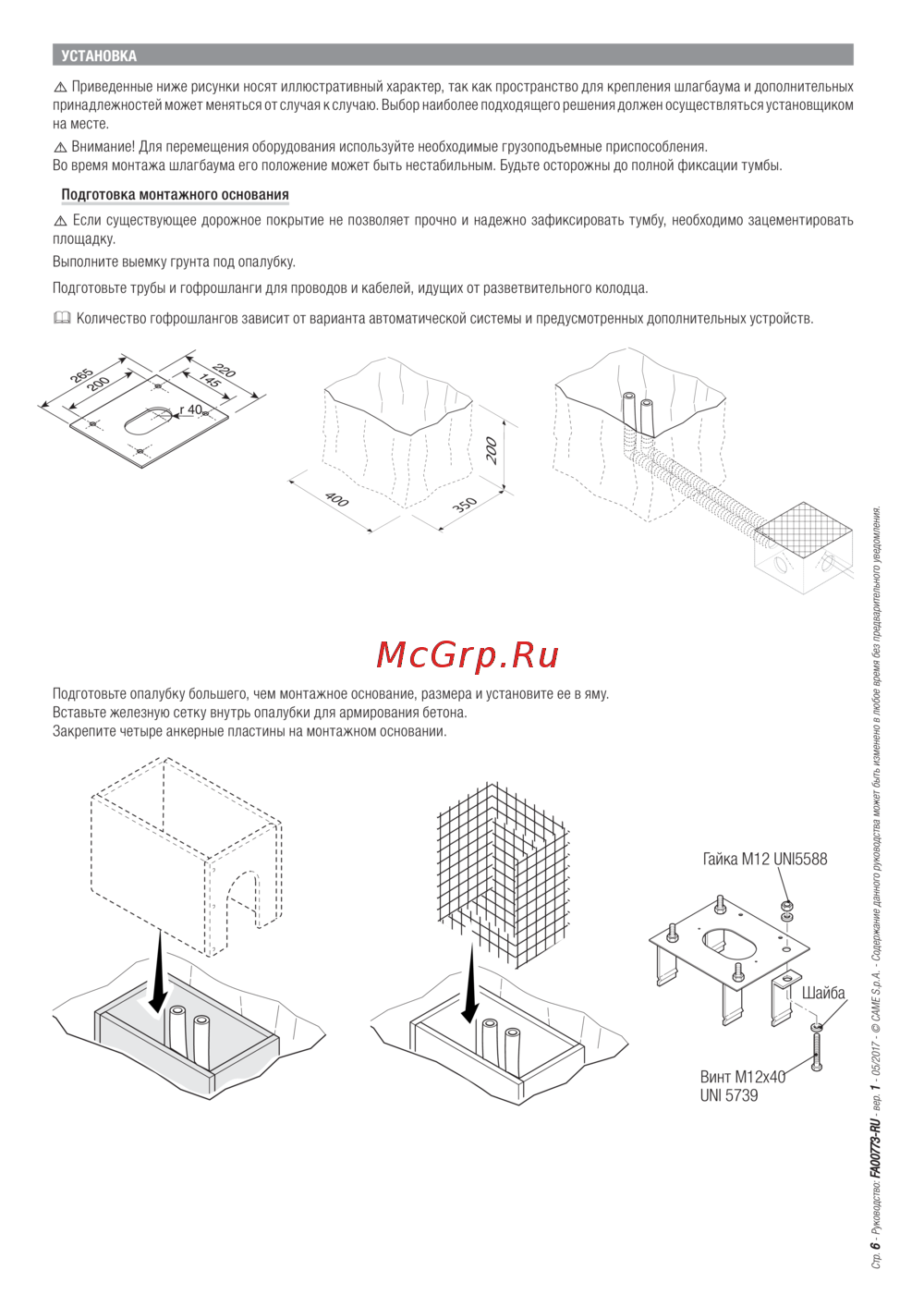

УСТАНОВКА

⚠

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления шлагбаума и дополнительных

принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком

на месте.

⚠

Внимание! Для перемещения оборудования используйте необходимые грузоподъемные приспособления.

Во время монтажа шлагбаума его положение может быть нестабильным. Будьте осторожны до полной фиксации тумбы.

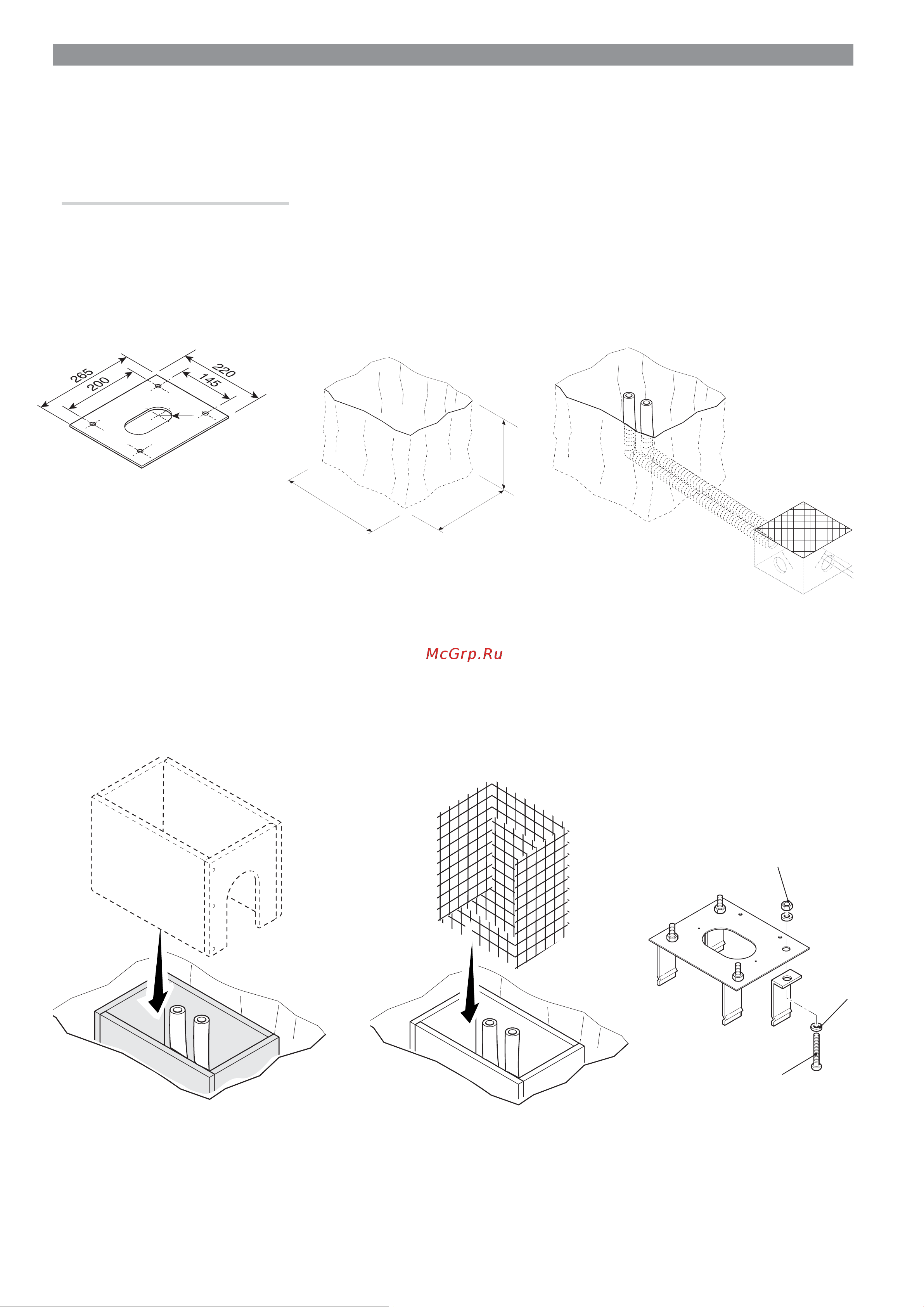

Подготовка монтажного основания

⚠

Если существующее дорожное покрытие не позволяет прочно и надежно зафиксировать тумбу, необходимо зацементировать

площадку.

Выполните выемку грунта под опалубку.

Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.

 Количество гофрошлангов зависит от варианта автоматической системы и предусмотренных дополнительных устройств.

Подготовьте опалубку большего, чем монтажное основание, размера и установите ее в яму.

Вставьте железную сетку внутрь опалубки для армирования бетона.

Закрепите четыре анкерные пластины на монтажном основании.
