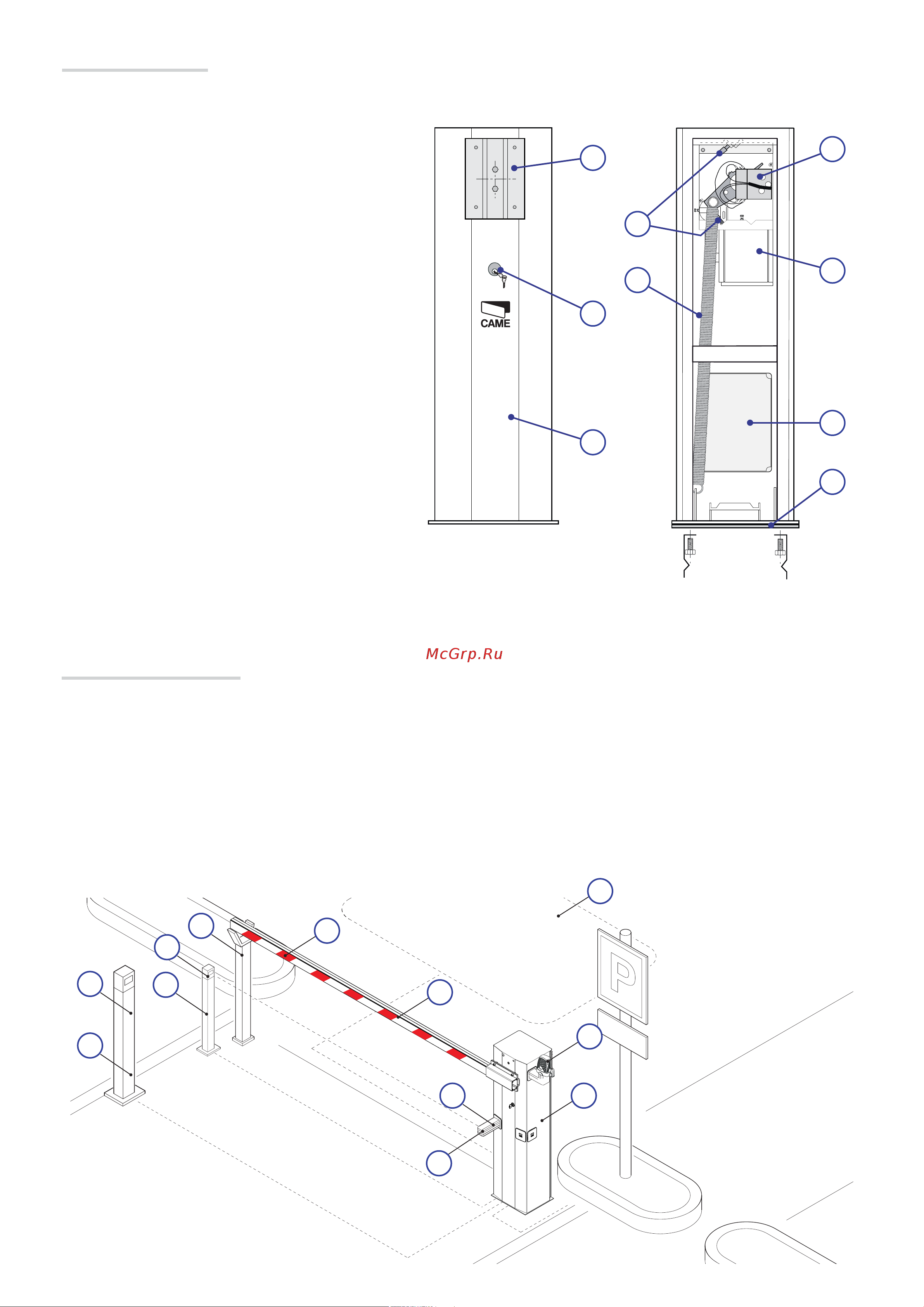

Основные компоненты

1. Тумба шлагбаума

2. Монтажное основание

3. Кронштейн крепления стрелы

4. Разблокировка привода

5. Мотор с напряжением ~230 В

6. Пружина

7. Встроенные механические упоры

8. Концевые выключатели

9. Блок управления ZC5

Вариант типовой установки

1. Шлагбаум

2. Сигнальная лампа

3. Стрела стандартная

4. Красные светоотражающие наклейки

5. Фотоэлементы

6. Кронштейн для фотоэлементов

7. Стойки под фотоэлементы

8. Фиксированная опора для стрелы

9. Устройство управления (кодонаборная клавиатура, магнит-

ный ключ, проксимити-устройство и т.д.)

10. Стойка под устройство управления

11. Индукционная петля датчика обнаружения ТС
