FA00773-RU

FA00773-RU - вер.

- 05/2017 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ

⚠

Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм

безопасности.

Важно! Использование оригинальных устройств управления, безопасности и аксессуаров компании CAME гарантирует исправную

работу системы, упрощают ее монтаж, эксплуатацию и техническое обслуживание.

Предварительные проверки

⚠

Перед тем как приступить к монтажным работам, выполните следующее:

• Проверьте, чтобы монтажная поверхность была ровной, прочной и устойчивой.

• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между

контактами не менее 3 мм, обеспечивающий защиту от перенапряжения III степени.

•

Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была предусмотрена

дополнительная изоляция.

• Приготовьте лотки и каналы для проводки кабелей, гарантирующие надежную защиту от механических повреждений.

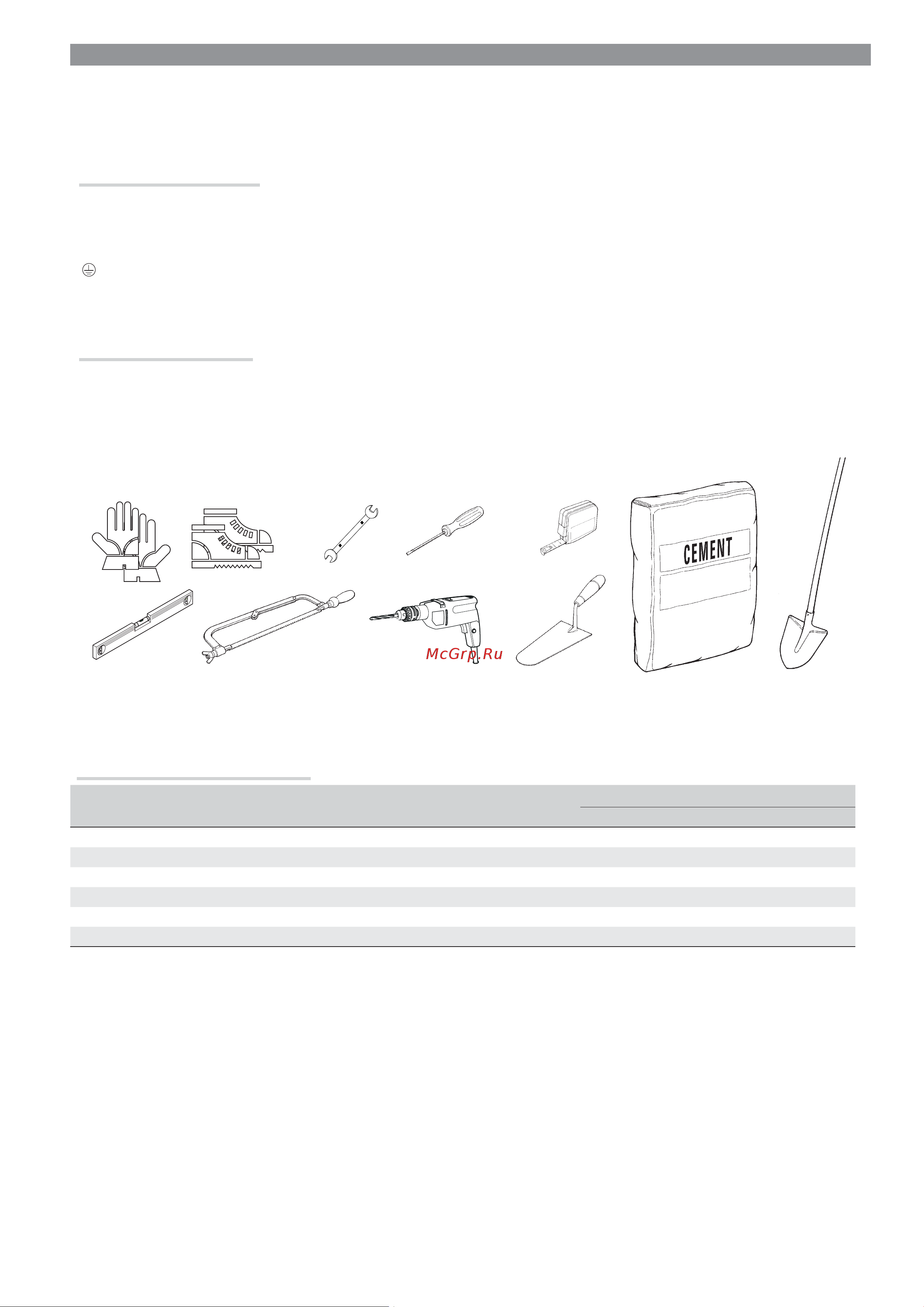

Инструменты и материалы

Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести

установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор

инструментов, необходимых для проведения монтажных работ.

Тип и минимальное сечение кабелей

Подключение

Длина кабеля

< 20 м 20 < 30 м

Электропитание платы управления, ~230 В (1P+N+PE) 3G x 1,5 мм² 3G x 2,5 мм²

Электропитание аксессуаров 24 В 2 x 0,5 мм²

Устройства управления 2 x 0,5 мм²

Устройства сигнализации 2 x 0,5 мм²

Устройства безопасности (фотоэлементы-передатчики) 2 x 0,5 мм²

Устройства безопасности (фотоэлементы-приемники) 4 x 0,5 мм²

⚠

При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие 60245 IEC 57

(IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для электропитания устройств

напряжением до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).

 Для подключения антенны используйте кабель RG58 (рекомендуется до 5 м).

 Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока

подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.

 Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны

быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не

рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
