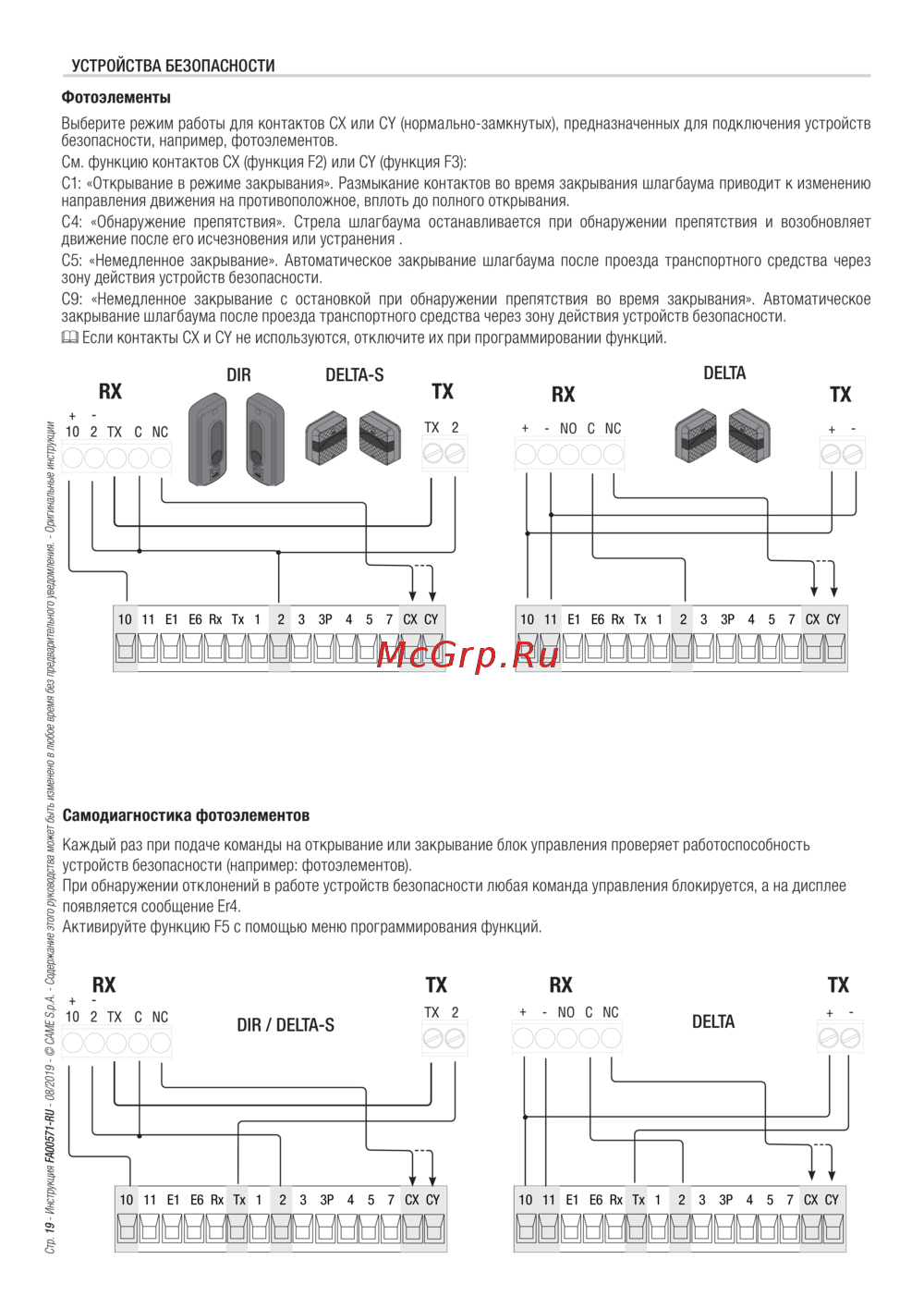

УСТРОЙСТВА БЕЗОПАСНОСТИ
Фотоэлементы
Выберите режим работы для контактов CX или CY (нормально-замкнутых), предназначенных для подключения устройств
безопасности, например, фотоэлементов.
См. функцию контактов CX (функция F2) или CY (функция F3):
C1: «Открывание в режиме закрывания». Размыкание контактов во время закрывания шлагбаума приводит к изменению
направления движения на противоположное, вплоть до полного открывания.
C4: «Обнаружение препятствия». Стрела шлагбаума останавливается при обнаружении препятствия и возобновляет
движение после его исчезновения или устранения .
С5: «Немедленное закрывание». Автоматическое закрывание шлагбаума после проезда транспортного средства через
зону действия устройств безопасности.
С9: «Немедленное закрывание с остановкой при обнаружении препятствия во время закрывания». Автоматическое
закрывание шлагбаума после проезда транспортного средства через зону действия устройств безопасности.
Если контакты CX и CY не используются, отключите их при программировании функций.
Самодиагностика фотоэлементов
Каждый раз при подаче команды на открывание или закрывание блок управления проверяет работоспособность
устройств безопасности (например: фотоэлементов).
При обнаружении отклонений в работе устройств безопасности любая команда управления блокируется, а на дисплее
появляется сообщение Er4.
Активируйте функцию F5 с помощью меню программирования функций.
Стр. 19 - Инструкция FA00571-RU - 08/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Оригинальные инструкции
