Came GGT40AGS [12/40] Монтаж стрелы
![Came GGT40AGS [12/40] Монтаж стрелы](/views2/1777561/page12/bgc.png)
Стр. 12 - Руководство FA01383-RU - 04/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

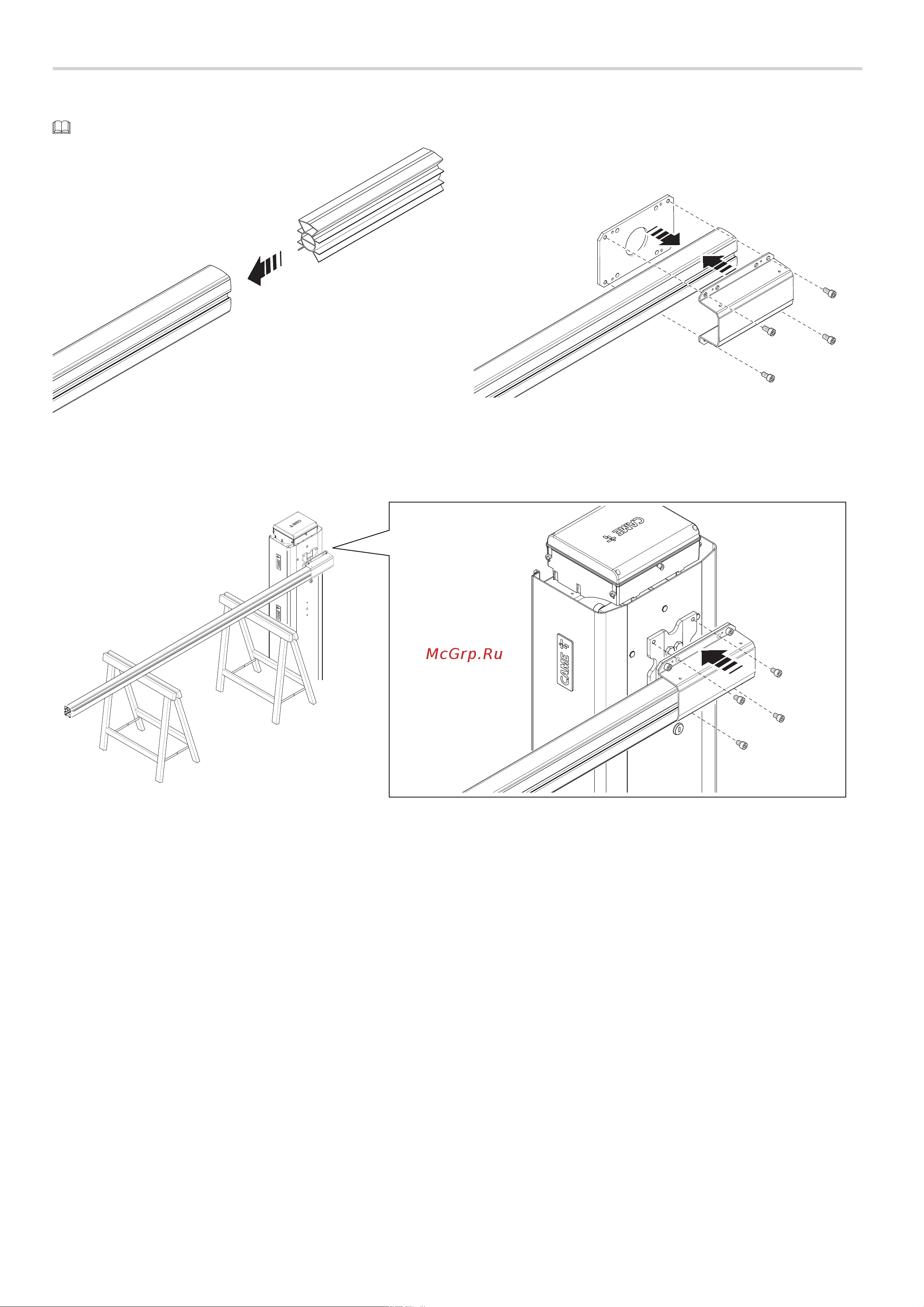

Монтаж стрелы
Вставьте усиление внутрь стрелы.
Закрепите на стреле кронштейн и пластину крепления стрелы.
Закрепите кронштейн и пластину крепления стрелы ТОЛЬКО ПОСЛЕ установки светодиодной ленты (если предусмотрена).
Закрепите стрелу на фланце крепления.
