~1°
~89°
+
-
~1°
~89°
+
-
Стр. 17 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

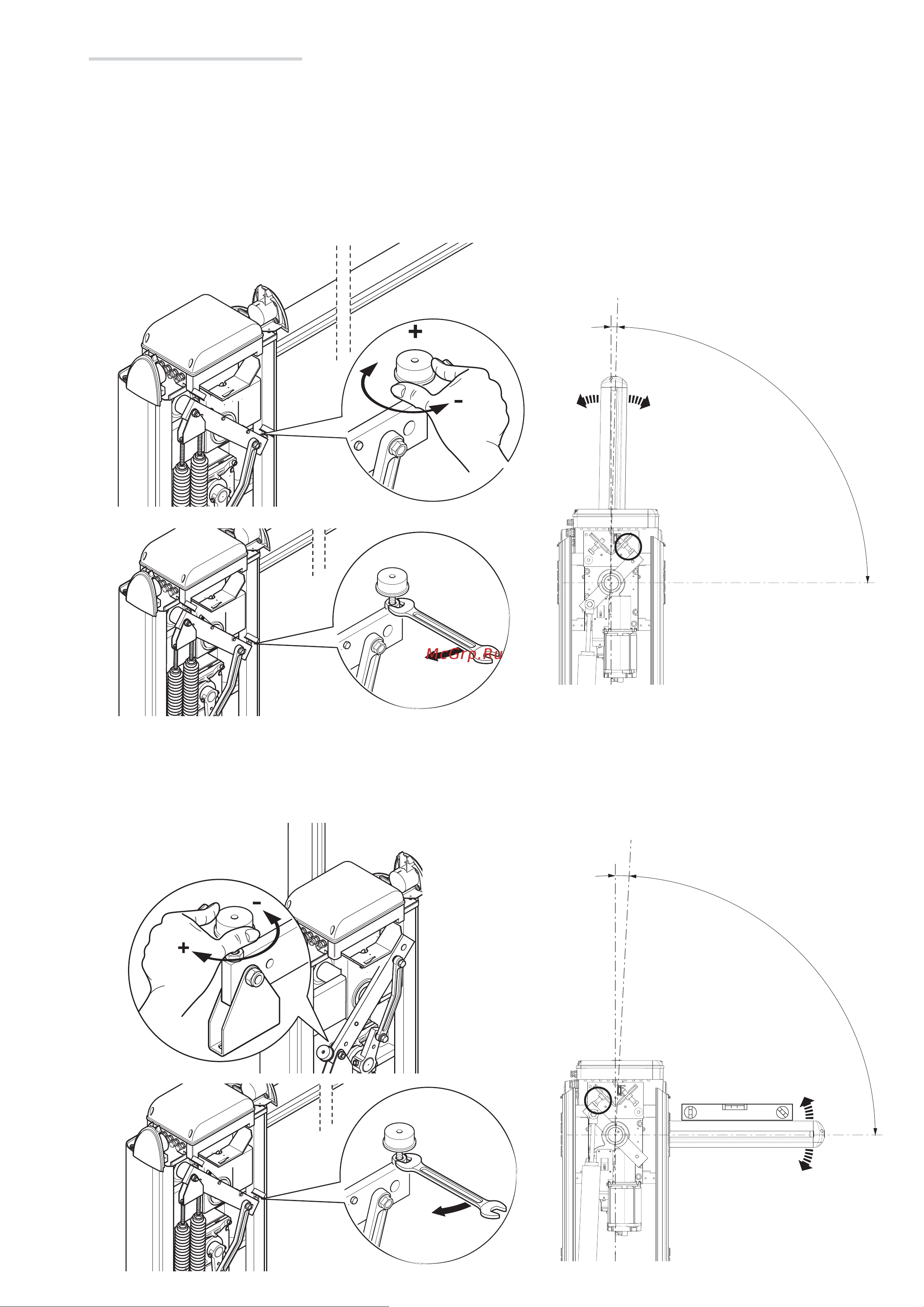

Для корректировки горизонтального положения стрелы:
- поднимите стрелу;
- поверните механический упор закрывания по часовой стрелке для увеличения хода стрелы или против часовой стрелки для
его уменьшения .
Зафиксируйте упор с помощью контргайки .
Регулировка крайних положений
Закройте дверцу на ключ и подайте электропитание. Включив шлагбаум, убедитесь, что стрела располагается горизонтально в
закрытом (опущенном) положении и под углом 89° в открытом.
⚠
Все действия по открыванию и закрыванию стрелы должны выполняться при закрытой на ключ дверце!
Для корректировки вертикального положения стрелы:
- опустите стрелу;
- откройте дверцу тумбы;
- поверните механический упор открывания по часовой стрелке для увеличения хода стрелы или против часовой стрелки для его
уменьшения .
Зафиксируйте упор с помощью контргайки .
