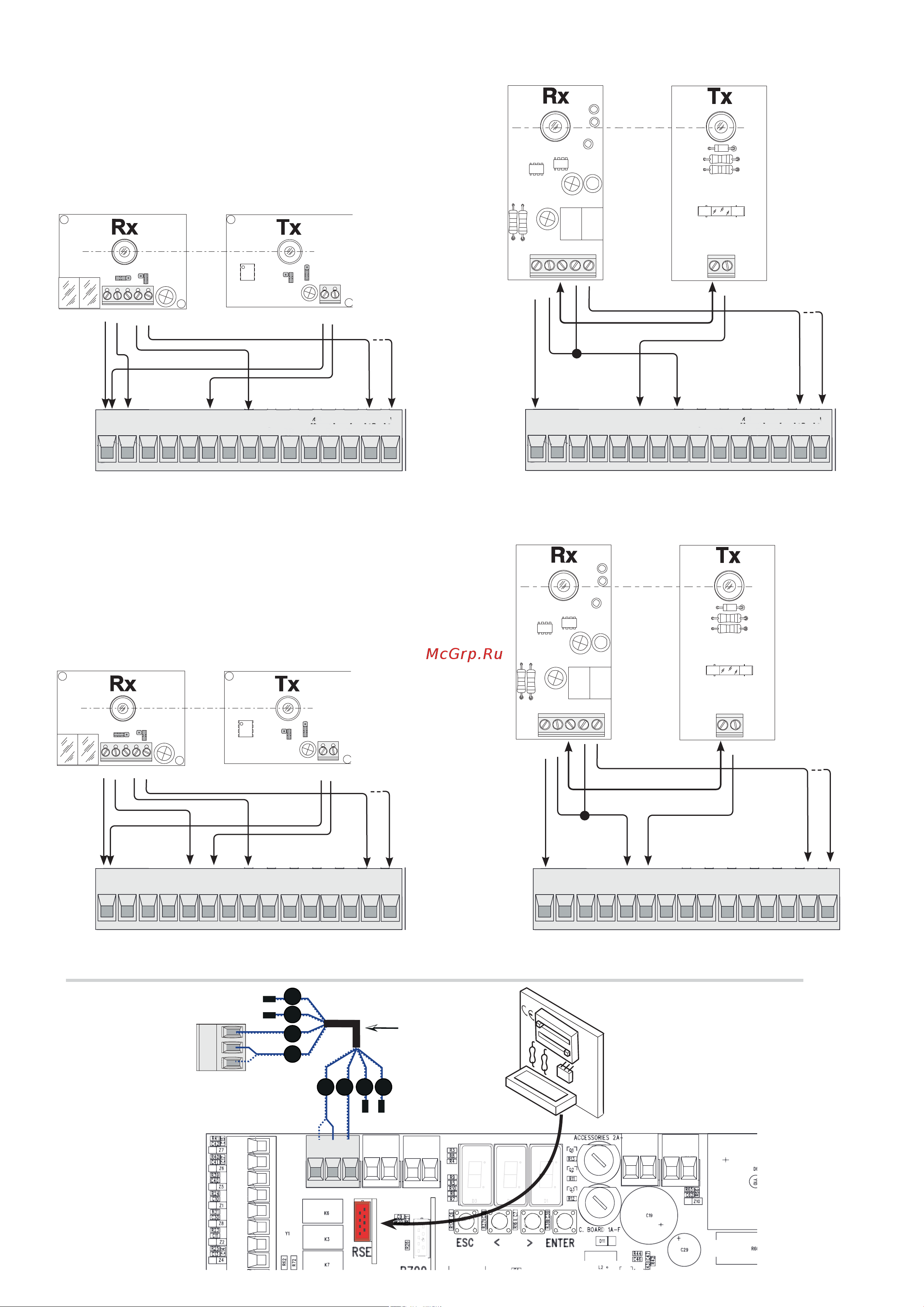

![Came G2080E [16/32] Dir delta s](/views2/1777610/page16/bg10.png)
N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND
A B GND
UTP CAT 5
1 2 3 4
1
2
3
4
RSE
Стр. 16 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Режим ожидания
Функция "Режим ожидания" позволяет максимально снизить
энергопотребление фотоэлементов в режиме ожидания.
Выберите "1" в меню функции F 60.
Тестирование фотоэлементов безопасности
При каждой команде открывания или закрывания плата
проверяет эффективность работы фотоэлементов. При
обнаружении неисправности в работе фотоэлементов любая
команда управления блокируется.
Выбор устройств безопасности осуществляется функцией F5.
Вставьте плату RSE.
Подключение для работы в синхронном или шлюзовом режиме и для CRP (Came Remote Protocol только для ZL39EX).
