N
M
Стр. 8 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
⚠

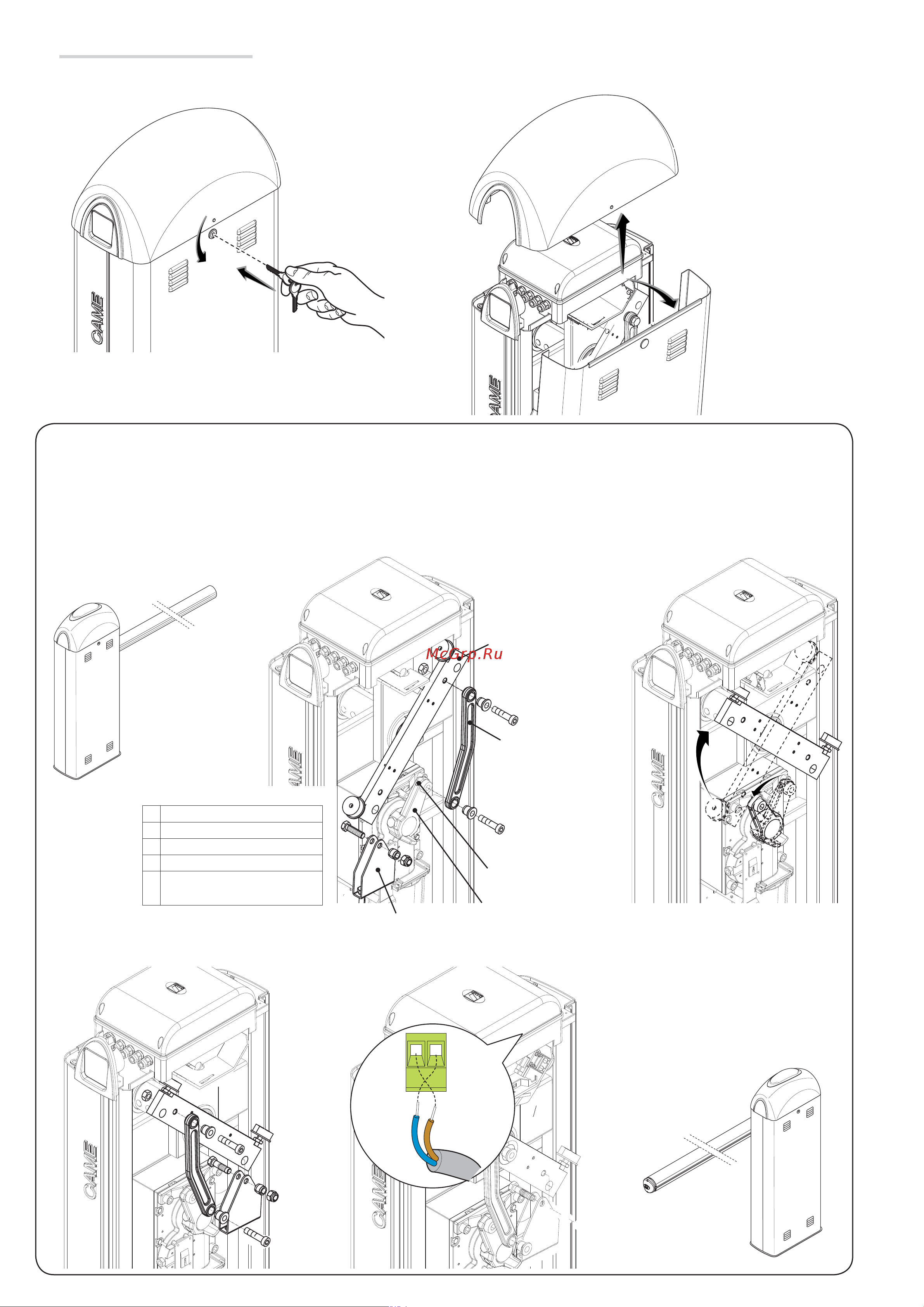

Внимание! Конструкция шлагбаума предусмотрена для левосторонней установки.
В случае правосторонней установки необходимо изменить направление открывания стрелы следующим образом:
- ослабьте затяжку фиксирующего винта, снимите кронштейн крепления пружин и соединительный рычаг ;
- поверните коромысло на 90° ;
- установите кронштейн крепления пружин и соединительный рычаг на противоположную сторону коромысла и затяните
фиксирующий винт ;
- поменяйте местами контакты подключения двигателя M и N .
Подготовка тумбы шлагбаума
Вставьте ключ в замок, поверните его против часовой стрелки , поднимите верхнюю крышку и снимите дверцу тумбы .
Коромысло
Соединительный рычаг
Стержень
Рычаг привода
Кронштейн крепления
пружины
