FA00150-EN – 04/2018

www.came.com

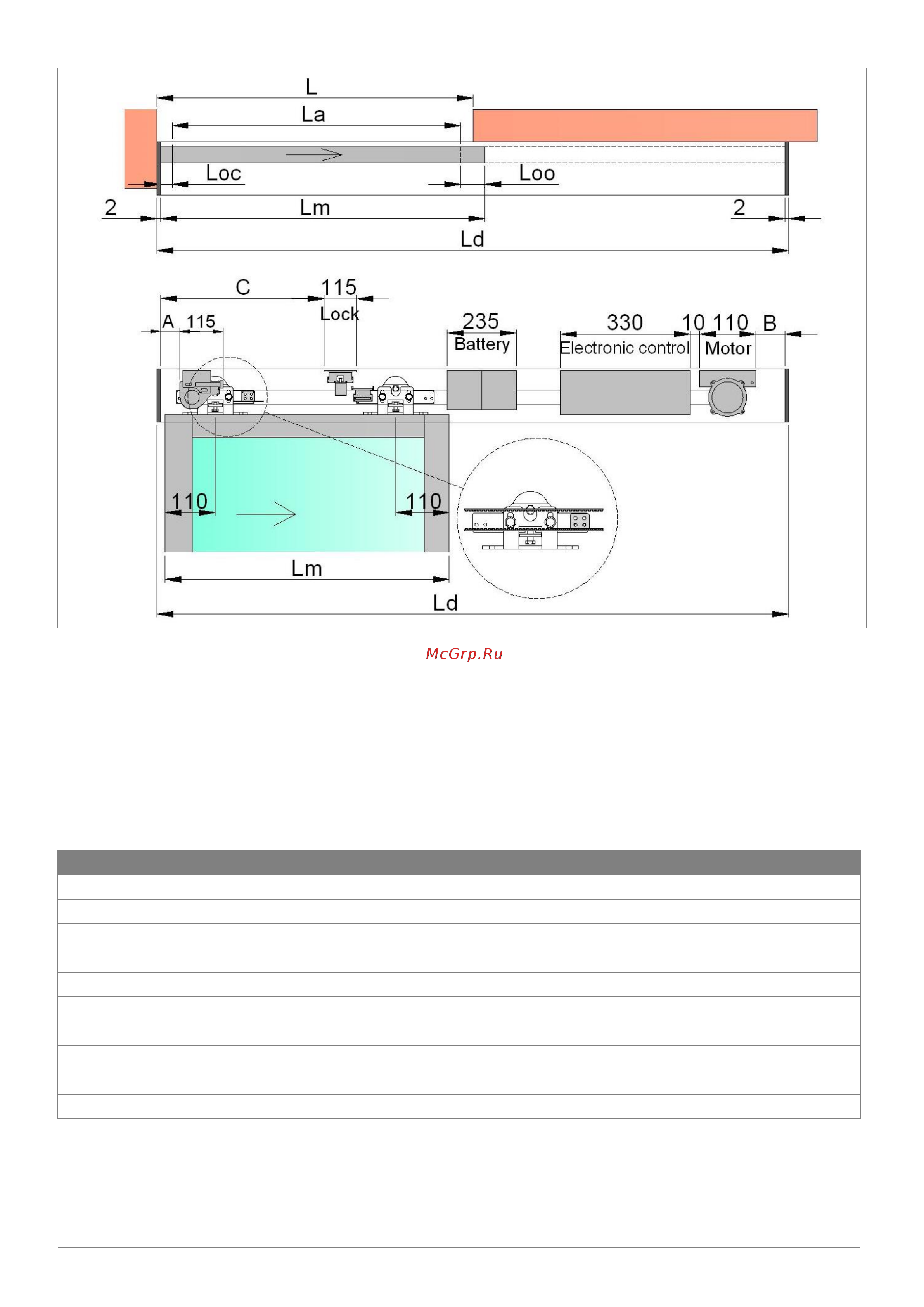

4.2 РАЗМЕРЫ АВТОМАТИЧЕСКОЙ СИСТЕМЫ С ОДНОЙ ПОДВИЖНОЙ СТВОРКОЙ, ОТКРЫВАЮЩЕЙСЯ НАПРАВО

Ld = La + Lm + Loc + 4 длина короба автоматики

La = Lm – Loc – Loo ширина прохода

Lm = La + Loc + Loo ширина створки

Loo = перекрытие между створкой и краем прохода c правой стороны (зависит от серии профиля)

Loc = перекрытие между створкой и краем прохода c левой стороны (зависит от серии профиля)

A = 50 = расположение натяжителя

B = Lm – Loo – 278 = расположение привода (максимальный размер)

C = Lm - 278 = расположение замка

Длина ремня = (Ld – A – B – 14) x 2

Артикул

B (max)

Ремень (min)

SL3L120

2000 мм 933 мм 1023 мм 50 мм 695 мм 745 мм 2482 мм

SL3L122

2200 мм 1033 мм 1123 мм 50 мм 795 мм 845 мм 2682 мм

SL3L126

2600 мм 1233 мм 1323 мм 50 мм 995 мм 1045 мм 3082 мм

SL3L130

3000 мм 1433 мм 1523 мм 50 мм 1195 мм 1245 мм 3482 мм

SL3L133

3300 мм 1583 мм 1673 мм 50 мм 1345 мм 1395 мм 3782 мм

SL3L136

3600 мм 1733 мм 1823 мм 50 мм 1495 мм 1545 мм 4082 мм

SL3L140

4000 мм 1933 мм 2023 мм 50 мм 1695 мм 1745 мм 4482 мм

SL3L144

4400 мм 2133 мм 2223 мм 50 мм 1895 мм 1945 мм 4882 мм

SL3L150

5000 мм 2433 мм 2523 мм 50 мм 2195 мм 2245 мм 5482 мм

SL3L166

6600 мм 3233 мм 3323 мм 50 мм 2995 мм 3045 мм 7082 мм

(Примечание: указанные значения рассчитаны с учетом Loo = 50 мм и Loc = 40 мм)
