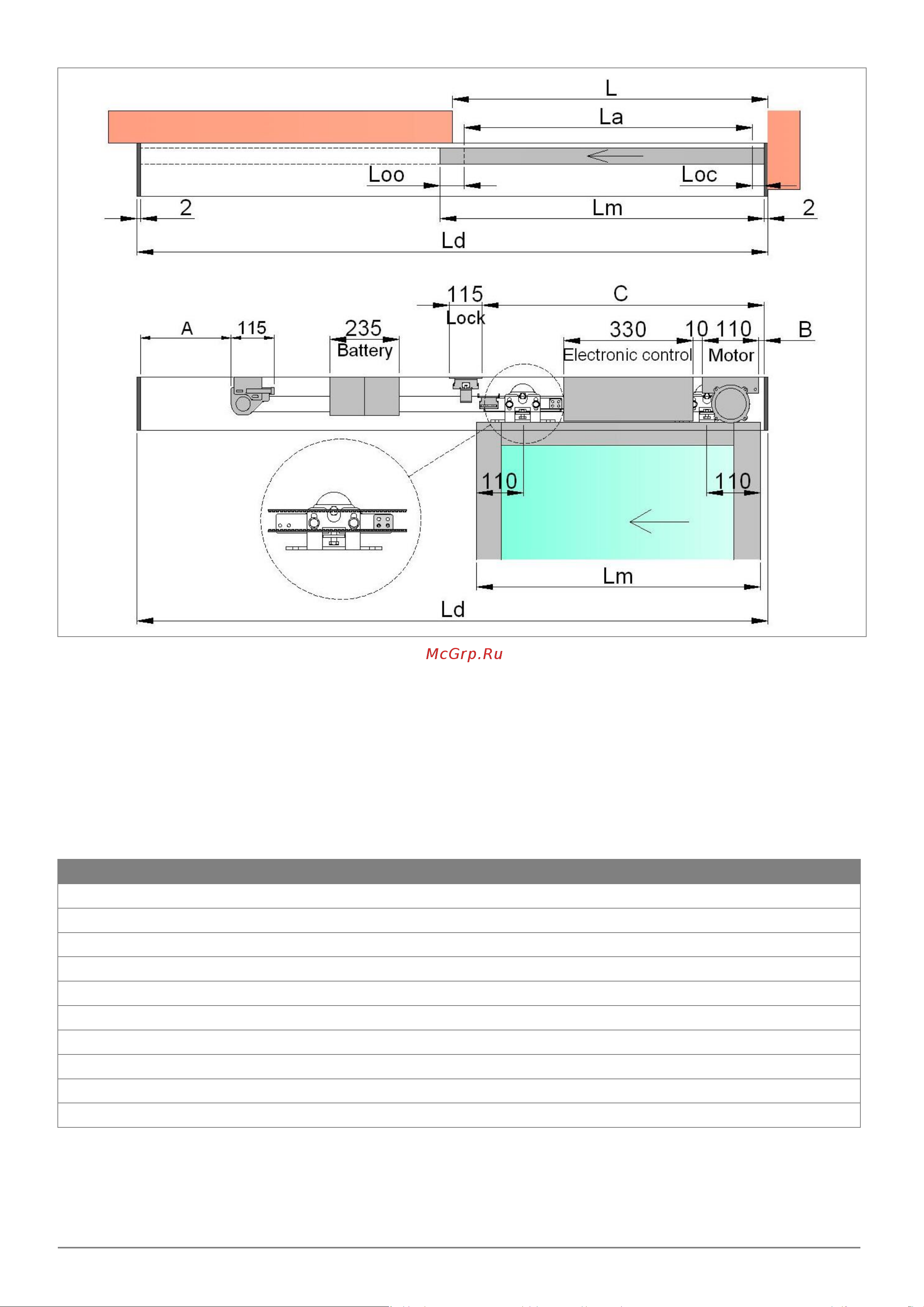

4.3 РАЗМЕРЫ АВТОМАТИЧЕСКОЙ СИСТЕМЫ С ОДНОЙ ПОДВИЖНОЙ СТВОРКОЙ, ОТКРЫВАЮЩЕЙСЯ НАЛЕВО

Ld = La + Lm + Loc + 4 длина короба автоматики

La = Lm – Loc – Loo ширина прохода

Lm = La + Loc + Loo ширина створки

Loo = перекрытие между створкой и краем прохода c левой стороны (зависит от серии профиля)

Loc = перекрытие между створкой и краем прохода c правой стороны (зависит от серии профиля)

A = 50 = расположение натяжителя

B = Lm – 498 = расположение привода (максимальный размер)

C = Lm – Loo – 58 = расположение замка

Длина ремня= (Ld – A – B – 14) x 2

Артикул

B (max)

Ремень (min)

SL3L120

2000 мм 933 мм 1023 мм 50 мм 525 мм 915 мм 2822 мм

SL3L122

2200 мм 1033 мм 1123 мм 50 мм 625 мм 1015 мм 3022 мм

SL3L126

2600 мм 1233 мм 1323 мм 50 мм 825 мм 1215 мм 3422 мм

SL3L130

3000 мм 1433 мм 1523 мм 50 мм 1025 мм 1415 мм 3822 мм

SL3L133

3300 мм 1583 мм 1673 мм 50 мм 1175 мм 1565 мм 4122 мм

SL3L136

3600 мм 1733 мм 1823 мм 50 мм 1325 мм 1715 мм 4422 мм

SL3L140

4000 мм 1933 мм 2023 мм 50 мм 1525 мм 1915 мм 4822 мм

SL3L144

4400 мм 2133 мм 2223 мм 50 мм 1725 мм 2115 мм 5222 мм

SL3L150

5000 мм 2433 мм 2523 мм 50 мм 2025 мм 2415 мм 5822 мм

SL3L166

6600 мм 3233 мм 3323 мм 50 мм 2825 мм 3215 мм 7422 мм

(Примечание: указанные значения рассчитаны с учетом Loo = 50 мм и Loc = 40 мм)
