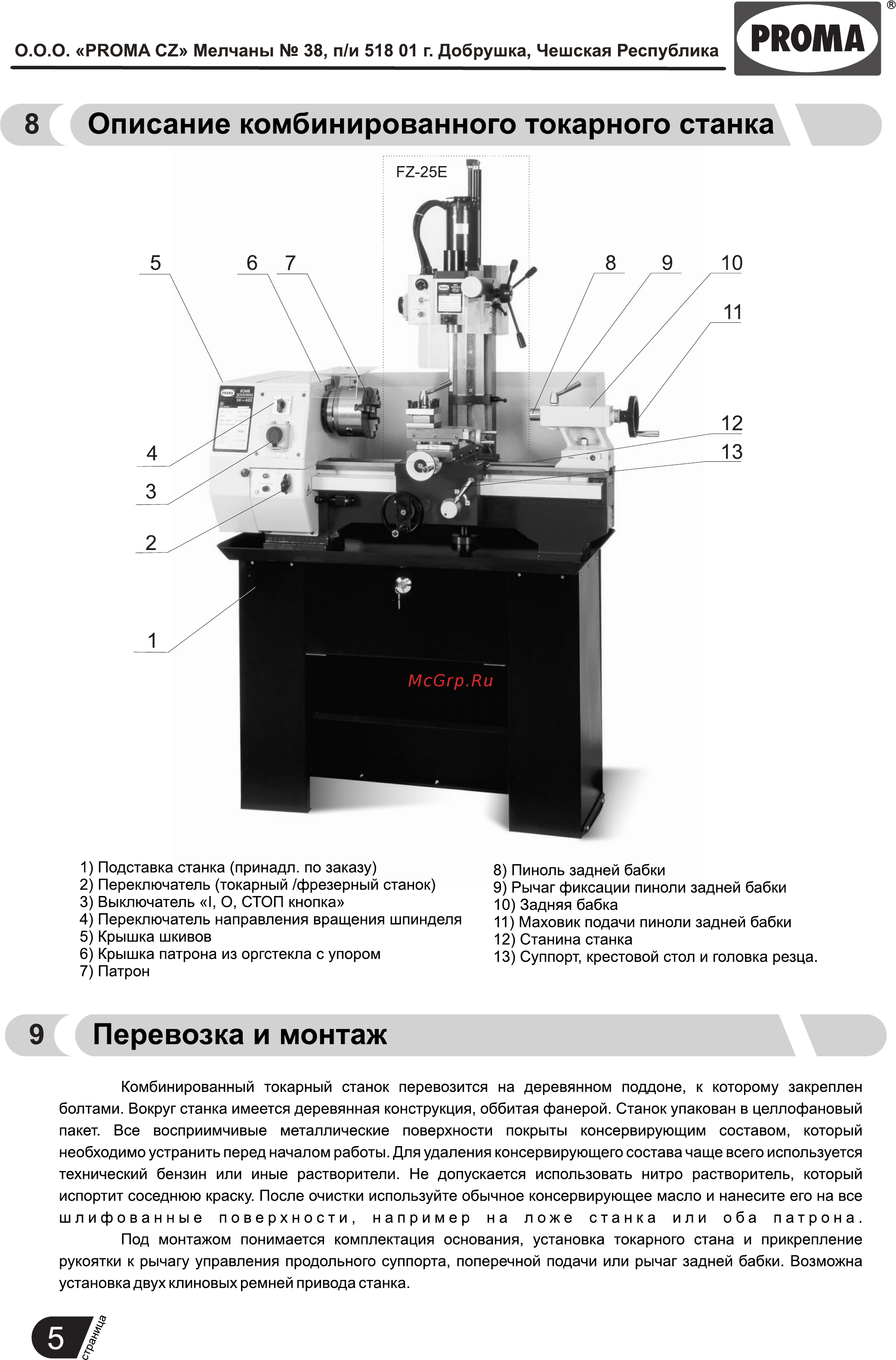

0 0 0 PR0MACZ Мелчаны 38 п и 518 01 г Добрушка Чешская Республика PROMA 8 Описание комбинированного токарного станка 1 Подставка станка принадл по заказу 2 Переключатель токарный фрезерный станок 3 Выключатель I О СТОП кнопка 4 Переключатель направления вращения шпинделя 5 Крышка шкивов 6 Крышка патрона из оргстекла с упором 7 Патрон 8 Пиноль задней бабки 9 Рычаг фиксации пиноли задней бабки 10 Задняя бабка 11 Маховик подачи пиноли задней бабки 12 Станина станка 13 Суппорт крестовой стол и головка резца 9 Перевозка и монтаж Комбинированный токарный станок перевозится на деревянном поддоне к которому закреплен болтами Вокруг станка имеется деревянная конструкция оббитая фанерой Станок упакован в целлофановый пакет Все восприимчивые металлические поверхности покрыты консервирующим составом который необходимо устранить перед началом работы Для удаления консервирующего состава чаще всего используется технический бензин или иные растворители Не допускается использовать нитро растворитель который испортит соседнюю краску После очистки используйте обычное консервирующее масло и нанесите его на все шлифованные поверхности например на ложе станка или оба патрона Под монтажом понимается комплектация основания установка токарного стана и прикрепление рукоятки к рычагу управления продольного суппорта поперечной подачи или рычаг задней бабки Возможна установка двух клиновых ремней привода станка
