![Came FLUO-SLM MAGNUM 818SL-0145 [61/70] Расчёт высоты стеклянных створок толщиной 10 мм](/views2/1777672/page61/bg3d.png)

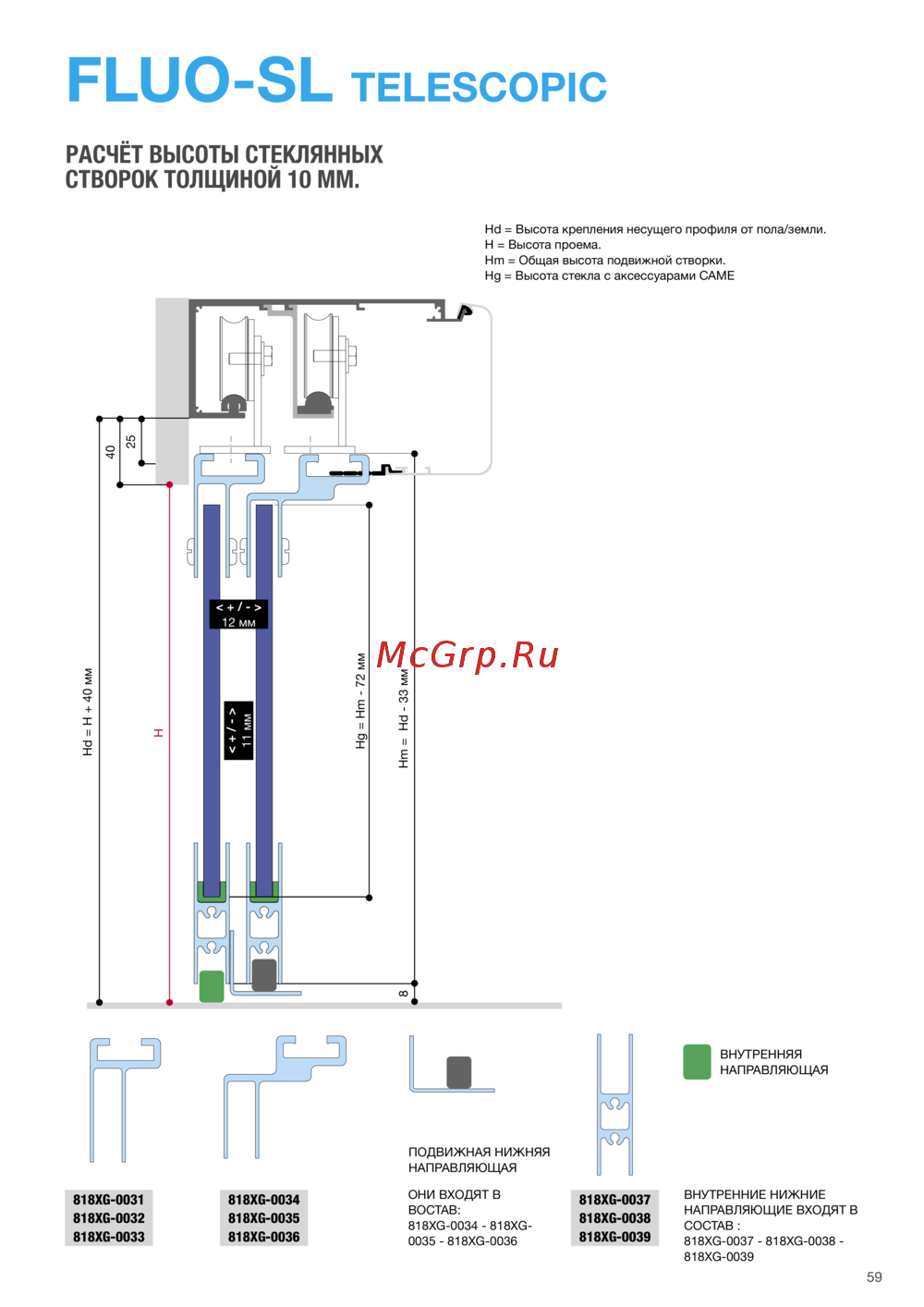

РАСЧЁТ ВЫСОТЫ СТЕКЛЯННЫХ
СТВОРОК ТОЛЩИНОЙ 10 ММ.
8
FLUO-SL TELESCOPIC
Hd = Высота крепления несущего профиля от пола/земли.
H = Высота проема.
Hm = Общая высота подвижной створки.
Hg = Высота стекла с аксессуарами CAME
Hd = H + 40мм
H
25
40
Hm = Hd - 33мм
Hg = Hm - 72мм
818XG-0031
818XG-0032
818XG-0033
< + / - >
12мм
< + / - >
11мм
ВНУТРЕННЯЯ
НАПРАВЛЯЮЩАЯ
818XG-0037
818XG-0038
818XG-0039
ВНУТРЕННИЕ НИЖНИЕ
НАПРАВЛЯЮЩИЕ ВХОДЯТ В
СОСТАВ :
818XG-0037 - 818XG-0038 -
818XG-0039
818XG-0034
818XG-0035
818XG-0036
ОНИ ВХОДЯТ В
ВОСТАВ:
818XG-0034 - 818XG-
0035 - 818XG-0036
ПОДВИЖНАЯ НИЖНЯЯ
НАПРАВЛЯЮЩАЯ
59
