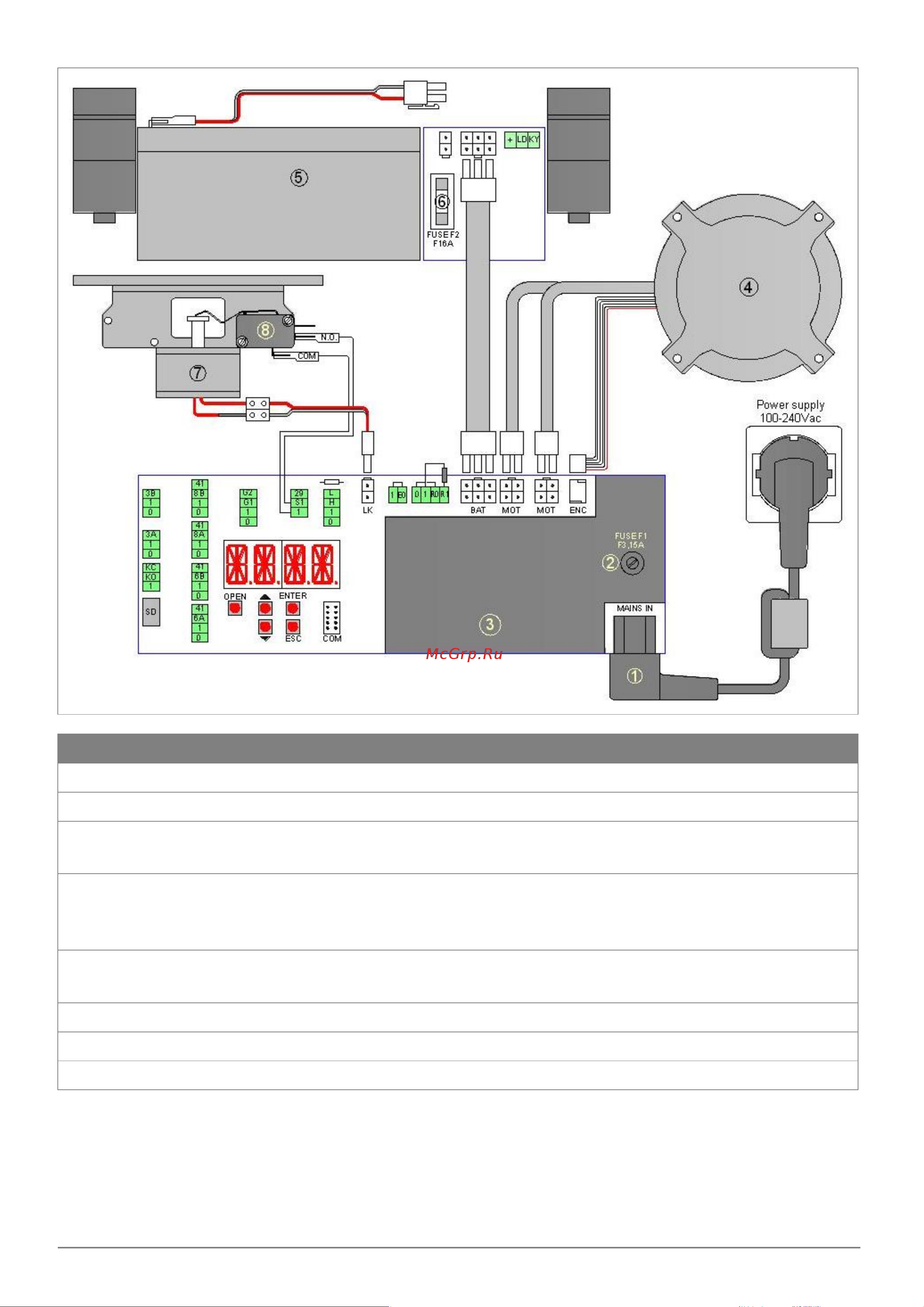

7. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Ref.
Артикул Контакты
1
88018-0033
MAINS IN
Кабель электропитания
2
FUSE F1
Входной предохранитель 5x20 – F3,15A
3
88018-0012
88018-0013
Плата управления
Плата управления для серии Emergency
4
88018-0014
88018-0015
MOT
MOT
ENC
Бесщеточный двигатель
Бесщеточный двигатель для серии Emergency
Энкодер
5
818XC-0010
818XC-0011
BAT
BAT
Блок аварийного питания
Блок аварийного питания для серии Emergency
6
FUSE F2
Предохранитель аварийного питания 5x20 - F16A
7
818XC-0012
LK
Замок
8
818XC-0013
1-S1
Датчик положения замка для серии Emergency
Описание
