FA00150-EN – 04/2018
39
www.came.com
9.

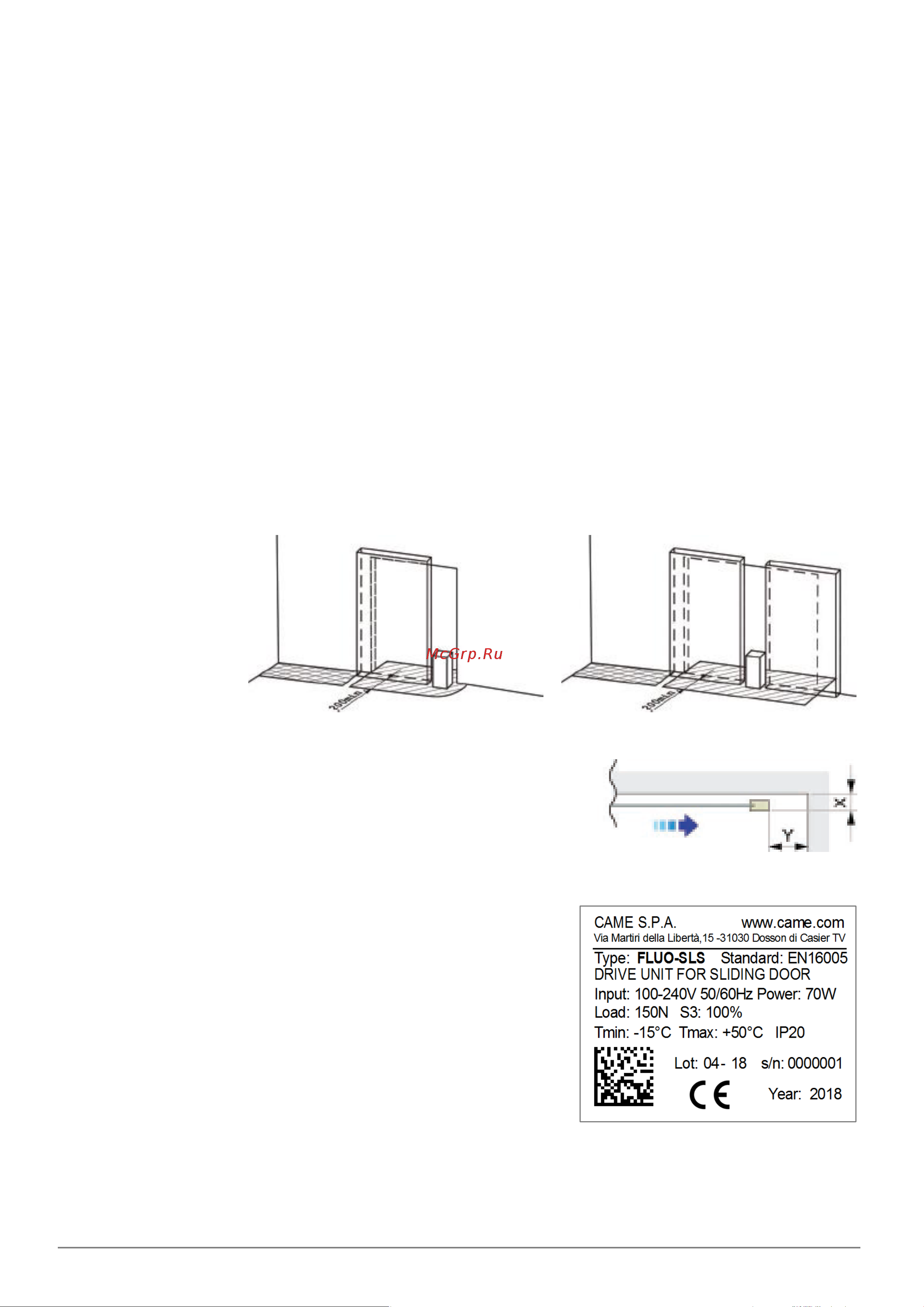

9.1 Предварительная проверка.
В конце установки переместите дверь вручную и убедитесь, что ход нормальный и без трения. Проверьте надежность
конструкции и правильность крепления всех винтов. Проверьте правильность всех электрических соединений.
9.2 Перед подключением устройств безопасности удалите перемычку с контактов (41-8A, 41-8B, 41-6A, 41-6B, 1-S1).
9.3 Подключите электропитание и систему аварийного питания (при наличии).
Примечание: каждый раз, когда вы включаете автоматику, выполняется самотестирование (от 3 до 30 секунд).
Первый цикл открытия и закрытия происходит на низкой скорости для настройки автоматики.
9.4 Установите заводские настройки платы управления, выполните в меню:
MEM> FSET> YES (подтвердите, нажав ENTER в течение 1 секунды).
Примечание: если одностворчатая дверь открывается налево, установите направление открывания:
MENU > OPEN > ← (подтвердите, нажав ENTER в течение 1 секунды).
Примечание: если используется серия MAGNUM, установите серию следующим образом:
MENU > DOOR > SL5B (подтвердите, нажав ENTER в течение 1 секунды).
9.5 Выполните настройки меню, как описано в главе 8. Используйте кнопку OPEN для открытия дверей и
проверьте правильность
их работы.
Примечание: автоматика обнаруживает любые препятствия во время движения как при закрытии (изменяет
направление движения) так и при открытии (останавливается).
9.6 Подключайте по одному устройства управления и безопасности при закрывании, как описано в главе7.5, и
проверьте правильность их работы.
Примечание: убедитесь, что открывание двери надлежащим образом защищено датчиками безопасности в
соответствии с требованиями европейского стандарта EN16005 (приложение C).
9.7 Подключайте по одному устройства безопасности при открывании, как описано в главе7.7, и проверьте
правильность их работы.
Примечание: если зазор между подвижной створкой и неподвижными
частями соответствует требованиям европейского стандарта EN16005 (глава
4.6.2.1.a), датчики безопасности не
обязательны (X ≤ 100 и Y ≥ 200).
9.8 В конце запуска автоматической системы предоставьте владельцу инструкции, включая все предупреждения и
информацию, необходимые для обеспечения безопаснойи и функциональной работы системы.
9.9 Автоматика на правой торцевой крышке маркируется наклейками,
содержащими всю требуемую информацию по европейским стандартам
EN16005 и EN60335-2-103.
Примечание: устанощик автоматической раздвижной двери должен
добавить свою собственную наклейку, идентифицирующую установщика.
