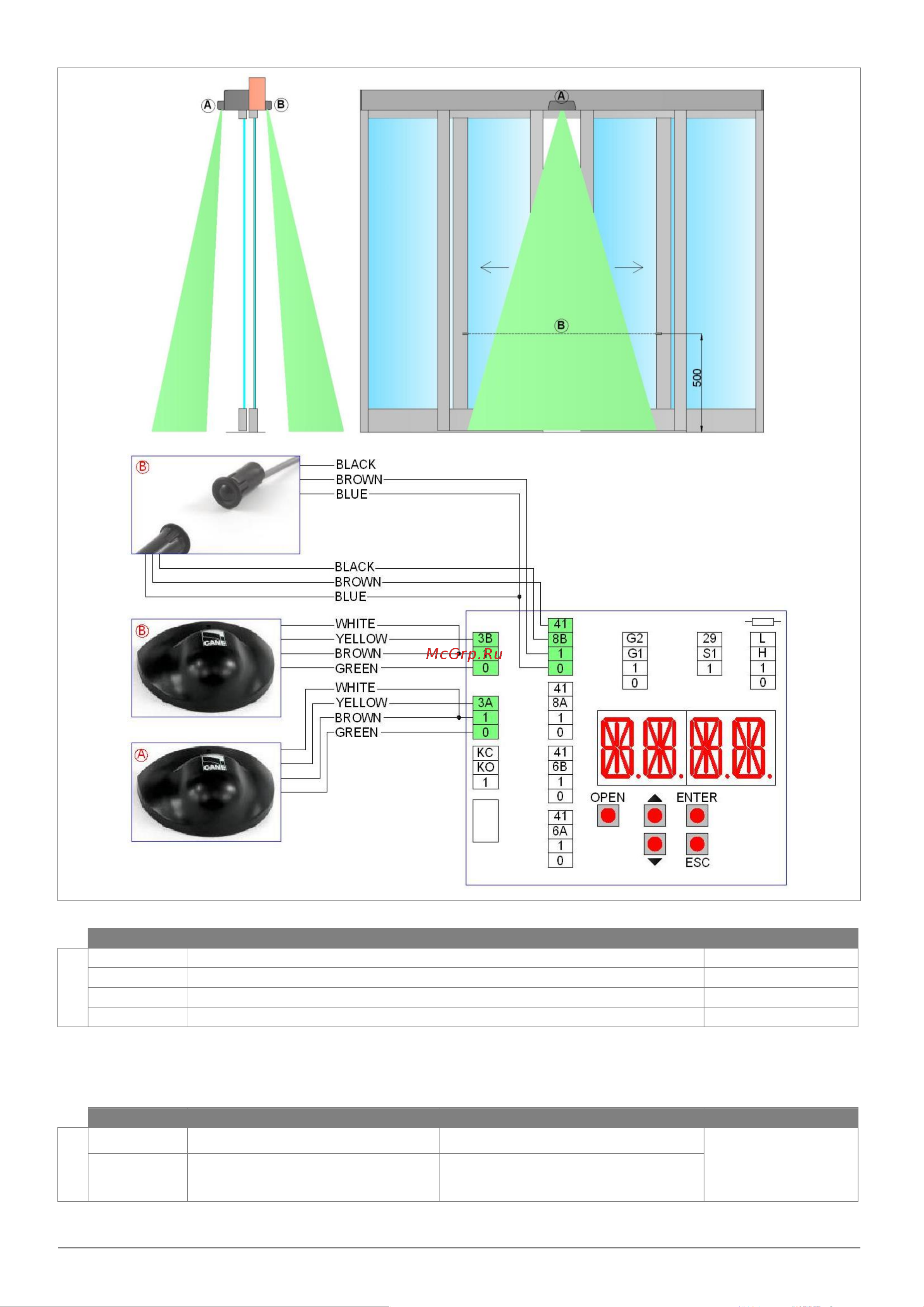

7.8 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ РАДАРОВ УПРАВЛЕНИЯ И ФОТОЭЛЕМЕНТОВ БЕЗОПАСНОСТИ
Подключите радар с помощью прилагаемого кабеля к клеммам платы управления следующим образом:
88018-0012
001MR8106, 001MR8107
Примечания
Упр-ние
0
Зеленый
1
Коричневый
1
Белый
3A (3B)
Желтый
Для получения дополнительной информации ознакомьтесь с инструкцией по установке радара.
7.9 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ФОТОЭЛЕМЕНТОВ 001FLA-17
Подключите фотоэлементы, используя кабели, следующим образом:
88018-0012
Передатчик PE12CNT15 (серый) Приемник PE12CNT15PO (черный)
Примечания
0
Синий (BU-) Синий (BU-)
Удалите перемычку
Установите меню:
ADV >
T41 > NO.
1
Коричневый (BN+) Коричневый (BN+)
8A (8B)
-
Черный (BK)
Безоп-ть
