FA00150-EN – 04/2018
9
www.came.com

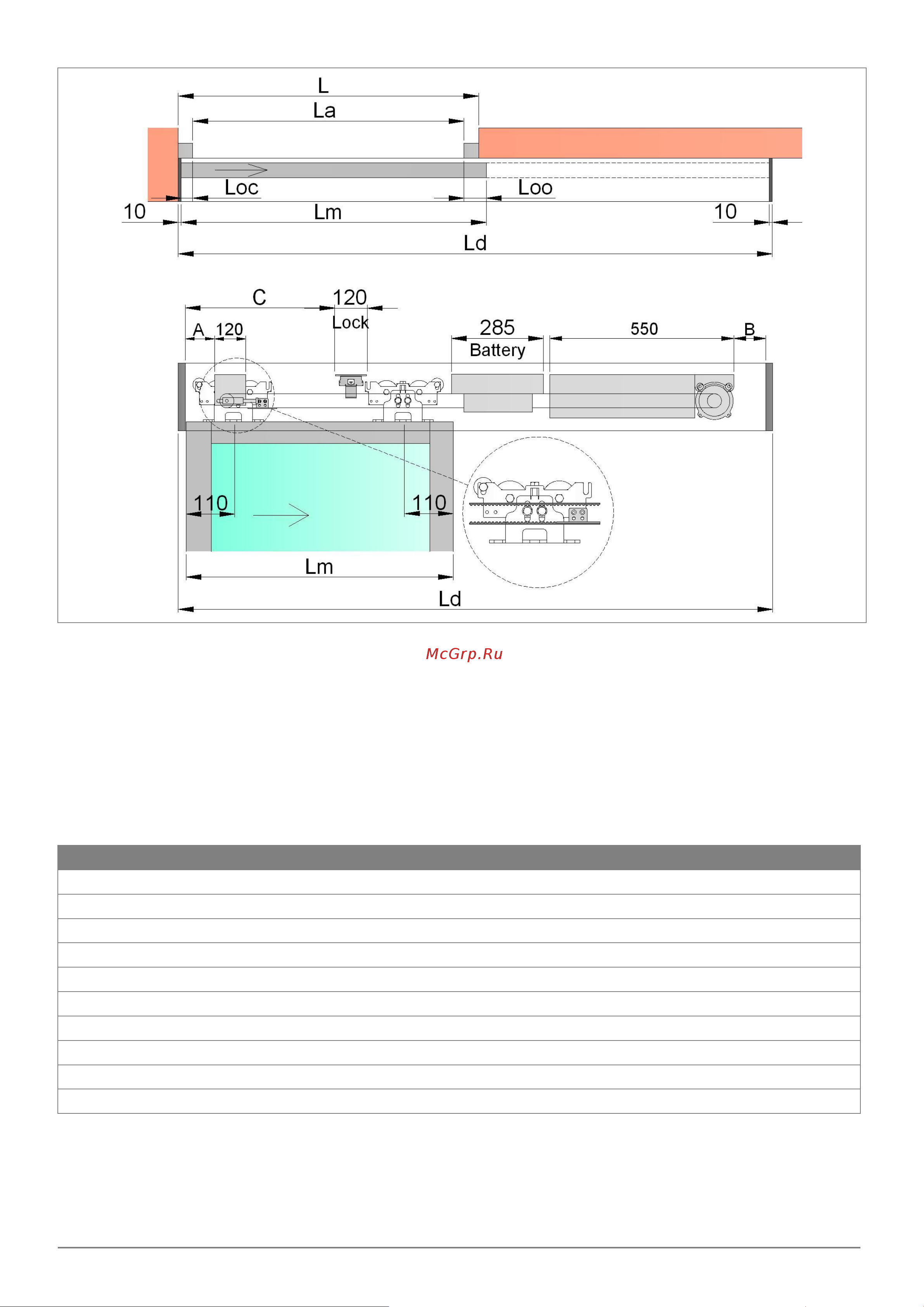

4.2 РАЗМЕРЫ АВТОМАТИЧЕСКОЙ СИСТЕМЫ С ОДНОЙ ПОДВИЖНОЙ СТВОРКОЙ, ОТКРЫВАЮЩЕЙСЯ НАПРАВО
Ld = La + Lm + Loc + 20 длина короба автоматики
La = Lm – Loc – Loo ширина прохода
Lm = La + Loc + Loo ширина створки
Loo = перекрытие между створкой и краем прохода c правой стороны (зависит от серии профиля)
Loc = перекрытие между створкой и краем прохода c левой стороны (зависит от серии профиля)
A = 60 = расположение натяжителя
B = Lm – Loo – 390 = расположение привода (максимальный размер)
C = Lm - 280 = расположение замка
Длина ремня = (Ld - A - B - 65) x 2 (минимум)
Артикул
Ld
La
Lm
A
B (max)
C
Ремень (мин)
818SL-0020
2000 мм 925 мм 1015 мм 60 мм 575 мм 735 мм 2600 мм
818SL-0021
2200 мм 1025 мм 1115 мм 60 мм 675 мм 835 мм 2800 мм
818SL-0022
2600 мм 1225 мм 1315 мм 60 мм 875 мм 1035 мм 3200 мм
818SL-0023
3000 мм 1425 мм 1515 мм 60 мм 1075 мм 1235 мм 3600 мм
818SL-0024
3300 мм 1575 мм 1665 мм 60 мм 1225 мм 1385 мм 3900 мм
818SL-0025
3600 мм 1725 мм 1815 мм 60 мм 1375 мм 1535 мм 4200 мм
818SL-0026
4000 мм 1925 мм 2015 мм 60 мм 1575 мм 1735 мм 4600 мм
818SL-0027
4400 мм 2125 мм 2215 мм 60 мм 1775 мм 1935 мм 5000 мм
818SL-0028
5000 мм 2425 мм 2515 мм 60 мм 2075 мм 2235 мм 5600 мм
818SL-0029
6600 мм 3225 мм 3315 мм 60 мм 2875 мм 3035 мм 7200 мм
(Примечание: указанные значения рассчитаны с учетом Loo = 50 мм и Loc = 40 мм)
