10

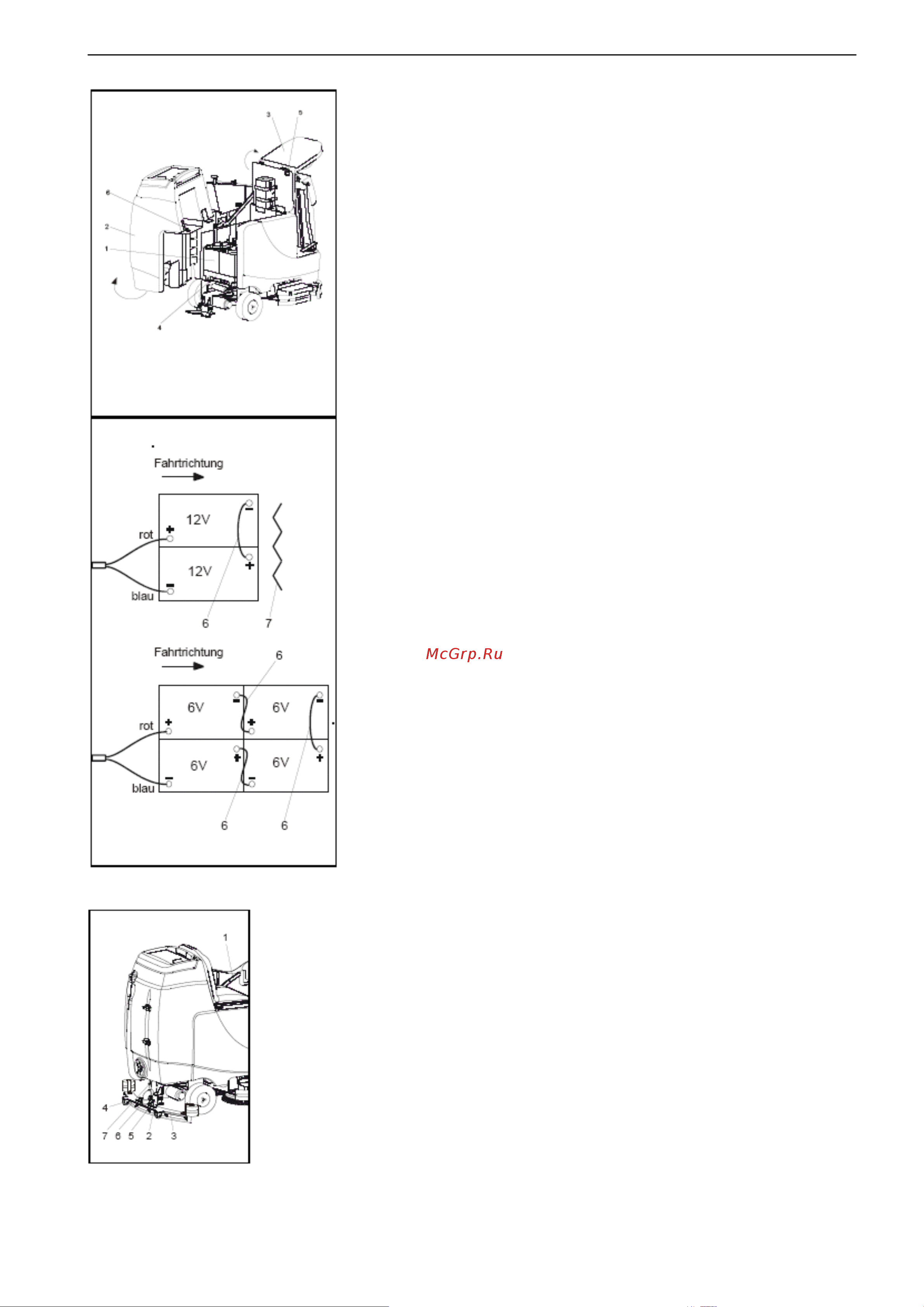

6.3. Установка, снятие аккумуляторных батарей и подключение
Открытие отсека для аккумуляторных батарей:
1. сиденье оператора сдвиньте полностью назад (см. главу
“установка сиденья оператора”)
2. сиденье оператора (3) полностью наклоните вперед
3. бак для грязной воды (2) полностью отодвиньте в
сторону
Установка / снятие аккумуляторных батарей
4. батареи (1) выберите в соответствии с требованиями
главы “технические характеристики” и вместе с
мостовым кабелем (2) подготовьте к установке
5. батареи (1) установите в поддон для батарей (4)
Установку / снятие батарей вместе с поддоном можно производить
с использованием подходящего штабелера.
Закрытие отсека для батарей:
6. закройте бак для грязной воды (2), повернув его вправо
7. сиденье оператора (3) откиньте вниз. При этом
проконтролируйте, чтобы язык (5) зашел в болт (6)
Подключение батарей:
8. вставьте батареи как показано на рисунке в отсек для
батарей. Проверьте расположение полюсов +/-!
ПРЕДУПЕЖДЕНИЕ! ОПАСНОСТЬ ПОВРЕЖДЕНИЯ!
Неправильное подключение батарей ведет к короткому
замыканию с опаностью пожара. Никогда не соединяйте
одинаковые полюса батарей между собой. Соблюдайте точно
следующие предписания:
9. соедините полюса батарей + и – с мостовым кабелем (6)
как показано на рисунке.
10. красный соединительный кабель соедините с полюсом
батареи +.
11. синий соедиительный кабель соедините с полюсом
батареи -.
12. если батареи меньшего размера, используйте
дистанционный переходник (7).
13. закройте отсек для батарей (см. п.6 и 7)
6.4. Монтаж / демонтаж водосборной рейки (23)
Монтаж водосборной рейки:
1. опустить водосборную рейку рычагом (1)
2. разместите водосборную рейку (3) за поломоечным
автоматом так, чтобы колеса водосборно рейки (4)
находились сзади.
3. оба рычага быстрого зажима (5) поверните несколько раз
против часовой стрелки, ослабьте, но не отворачивайте
полностью.
4. водосборную рейку (3) вставьте до упора в вилку (2).
5. оба рычага быстрого зажима (5) заверните по часовой
стрелке.
6. оба рычага быстрого зажима (5) приподнимите,
наклоните в направлении цепи и опустите.
7. всасывающий шланг (6) вставьте прочно в отверстие для
всасывания (7) бака для грязной воды и в в водосборную
рейку (3).
Демонтаж водосборной рейки
8. снятие водосборной рейки происходит в обратном
порядке.
