7
Во время работы по уборке оператор должен находиться на сиденье. Управлять аппаратом может только один оператор.
2.9. действия при опасности и несчастном случае
В случае опасности или несчастном случае аппарат необходимо сразу же остановить, выключить все выключатели на панели
управления и зафиксировать от непроизвольного движения (см. главу “Эксплуатация”).
Хранить средства для оказания первой помощи и огнетушитель в непосредственной близости.
Персонал должен быть ознакомлен с применением и нахождением средств безопасности, первой помощи, спасательных и сообщения о
несчастном случае. Этим достигается наилучшая возможная помощь при несчастных случаях и защита от опасности.
3. Конструкция и назначение
3.1 Обзор основных узлов.

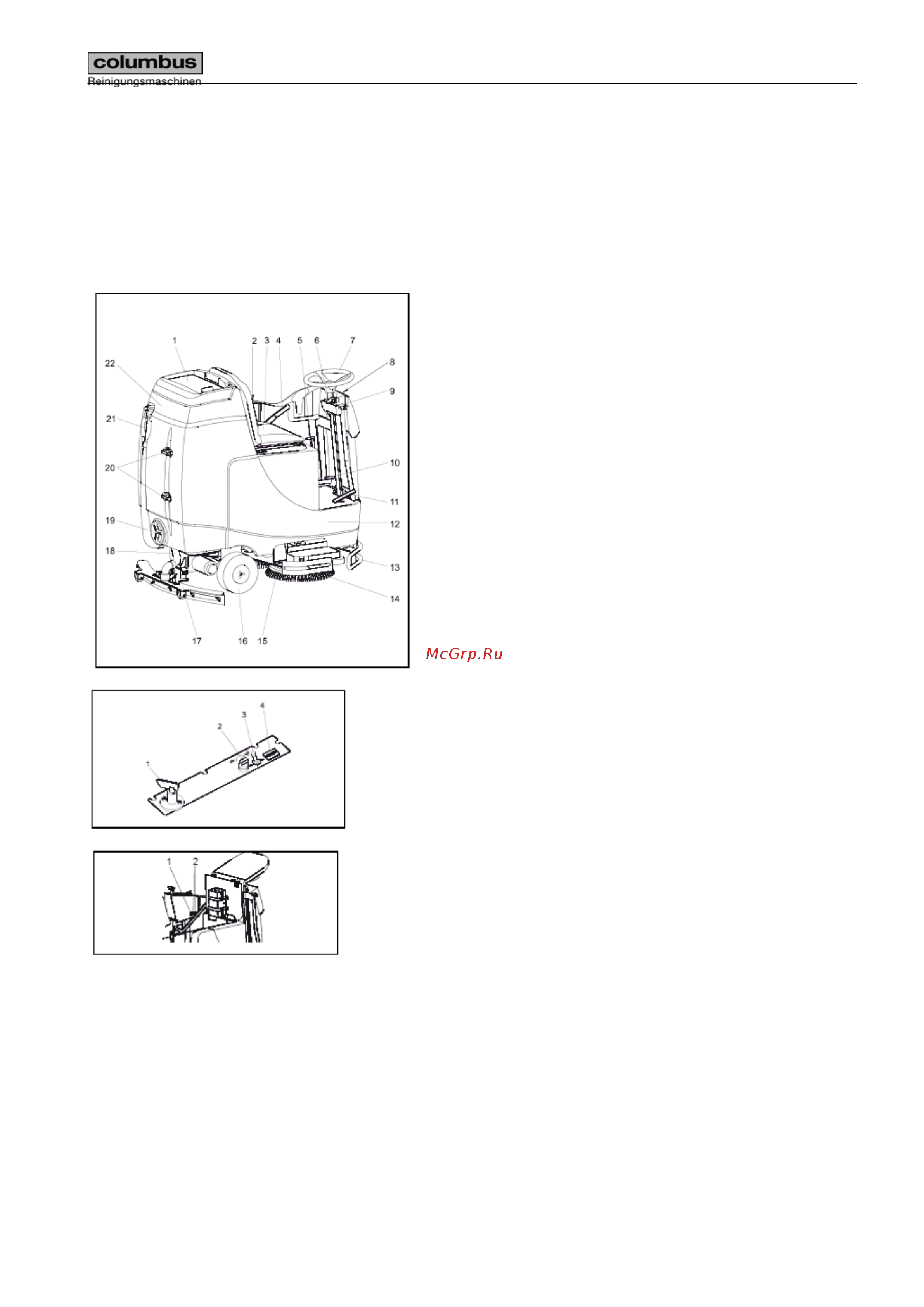

Обзор основных узлов
1. Крышка бака
2. панель управления
3. сиденье оператора
4. рычаг поднятия водосборной рейки
5. рычаг щеточного агрегата
6. поворотный выключатель дозировки чистой воды
7. рулевое колесо
8. отверстие для залива чистой воды / чистящей жидкости
9. шланг для слива чистой воды
10. ножная педаль щеточного агрегата
11. педаль газа
12. бак для чистой воды
13. защита корпуса
14. защита от брызг
15. щеточный агрегат
16. привод движения
17. водосборная рейка
18. всасывающий шланг
19. отверстие для слива грязи
20. держатель для инвентаря
21. шланг для слива грязной воды
22. бак для грязной воды
3.2 Панель управления.
1. основной выключатель
2. поворотный выключатель регулировки скорости
3. перекидной выключатель движения вперед / назад
4. датчик контроля уровня заряда батарей
3.3 Предохранители.
1. предохранитель 30 А всасывающего агрегата
2. предохранитель 40 А щеточного агрегата
3.4 Описание/функции
Процесс очистки осуществляется оператором сидя в сиденье, аппарат должен двигаться вперед по обрабатываемой поверхности.
Вращательное движение щетки чистит поверхность и одновременно помогает аппарату двигаться вперед. Моющая жидкость (чистая
вода) подается на пол перед щеточным агрегатом и собирается всасывающим агрегатом в области водосборной рейки позади аппарата.
Количество подаваемой жикости дозируется при помощи регулировочной кнопки (справа от рулевого колеса). Подробности изложены
в главе “Эксплуатация”.
