PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
10
1. Шпиндельная бабка.
2. Электрически блок управления
3. Защитный экран токарного патрона.
4. Токарный патрон.
5. Резцедержатель.
6. Верхние салазки суппорта.
7. Задняя бабка
8. Станина с направляющими.
9. Ходовой винт.
10. Поперечные салазки суппорта.
11. Поддон.

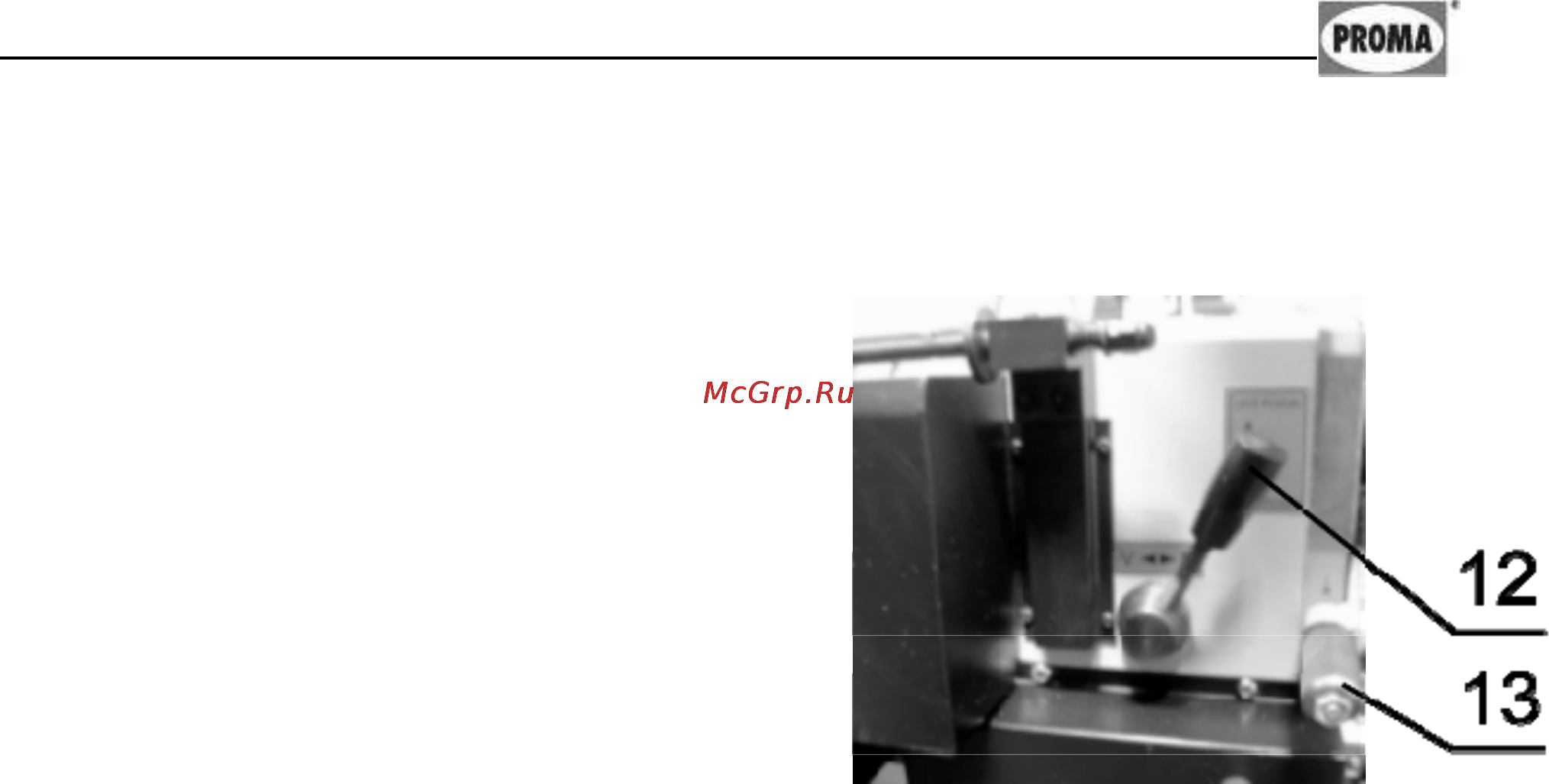

12. Рукоятка переключения диапазона
скорости вращения шпинделя.
13. Рукоятка изменения направления
вращения ходового винта
.
Рисунок 2а
3.4. Краткое описание конструкции оборудования.
Станина 8 изготовлена из чугуна, направляющие - призматическая и пло-
ская, являются направляющими для каретки суппорта и задней бабки 7. Шпин-
дельная бабка 1 установлена на станине станка и крепится к ней четырьмя бол-
тами. В шпиндельной бабке расположены следующие узлы и детали: шпин-
дель, гитара подач со сменными
шестернями, механизм переключения направ-
ления вращения ходового винта, механизм переключения скорости вращения
шпинделя. На передней части шпиндельной бабки расположен электрический
блок управления 2 станком. Сзади на шпиндельной бабке закреплён защитный
экран токарного патрона 3, который имеет блокировку включения шпинделя.
Суппорт предназначен для перемещения режущего инструмента во время об-
работки, состоящий из каретки,
движущейся по направляющим станины, по-
перечных салазок 10, перемещающихся по направляющим каретки; поворот-
ная часть с направляющими для верхних салазок 6, несущих резцедержатель
5.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления станком рабочий должен нахо-
диться с лицевой стороны станка. Только при таком положении рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
