PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
14

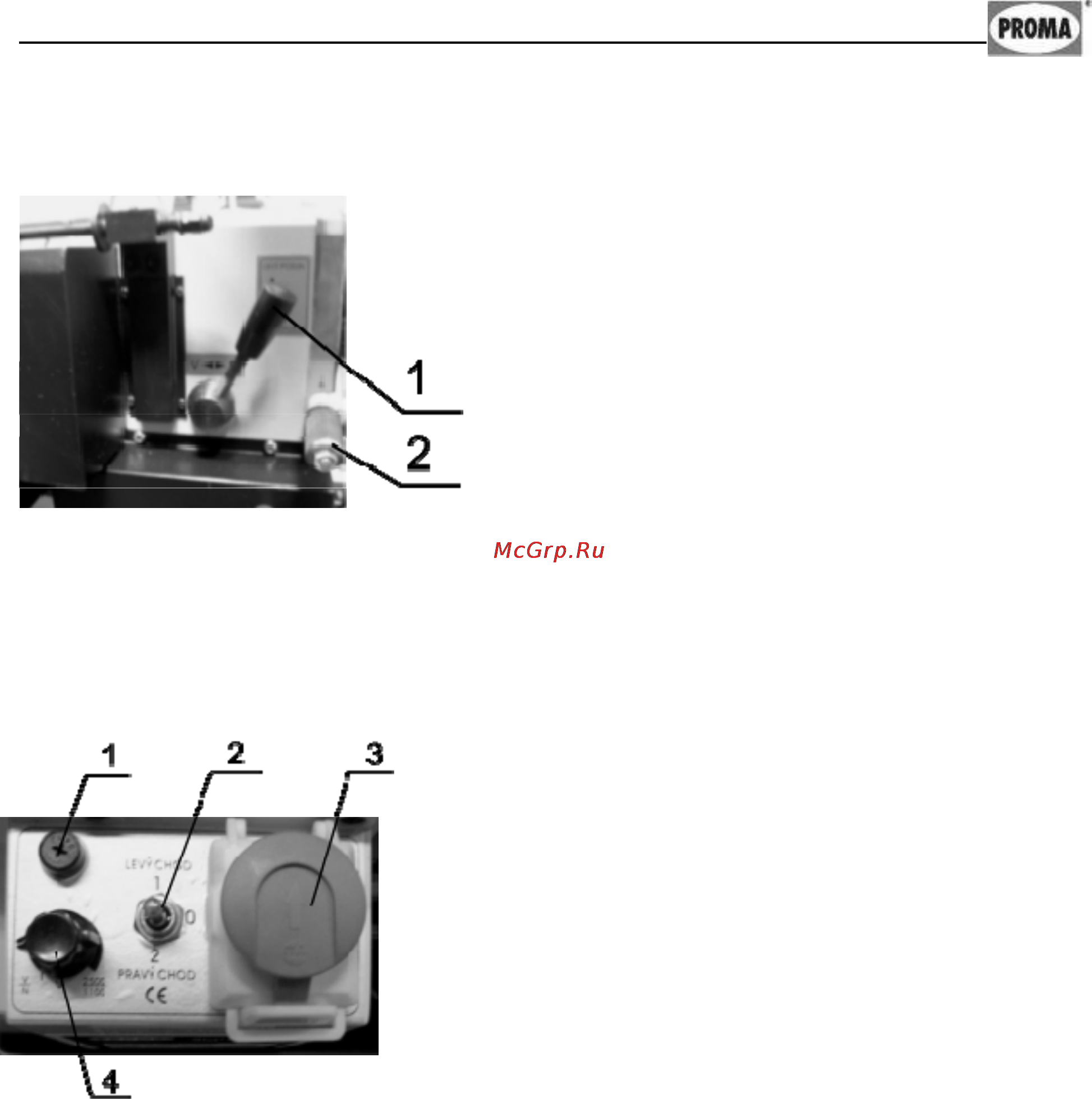

Рукоятка переключения диапазона скорости вращения шпинделя 1:
Рукоятка в положении «N» - скорость вращения шпинделя 0-1100 об./мин. Ру-
коятка в положении «V» - скорость вращения шпинделя 0-2500 об./мин.
Рукоятка изменения направления
вращения ходового винта 2: Для переклю-
чения необходимо оттянуть рукоятку и про-
извести переключение. Рукоятка в нижнем
положении – ходовой винт и шпиндель вра-
щаются в
противоположные стороны. Руко-
ятка в верхнем положении – ходовой винт и
шпиндель вращаются в одном направлении.
Рукоятка в нейтральном положении – ходо-
вой винт не вращается. (см. рис.5).
Рисунок 5.
Электрический блок управления (см.рис 6).
1 – Гнездо предохранителя 2А 220В.
2 – Переключатель направления вращения
шпинделя. Переключатель в положении «1» -
вращение шпинделя против часовой стрелки. Пе-
реключатель в положении «2» - вращение шпин-
деля по часовой стрелке. Переключатель в поло-
жении «0» - шпиндель не вращается.
3 – Кнопка аварийной остановки станка с уст-
ройством её блокировки.
4 –
Потенциометр - включение электродвига-
теля и бесступенчатая регулировка скорости вра-
щения шпинделя.
Рисунок 6.
5.2. Первоначальный пуск и обкатка.
Перед первым запуском станка внимательно прочитайте инструкцию по
эксплуатации данного оборудования. Обслуживающий персонал должен быть
ознакомлен со всеми разделами инструкции.
Станок должен быть правильно собран и установлен в соответствии с тре-
бованиями (раздел 4.4.) данной инструкции. На станке должны быть провере-
ны все первоначальные установки.
