PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Для установки требуемого угла

верхние салазки с помощью рукоят-

ки перемещения 9 ( рис. 2) отведите

в крайнее правое положение, для то-

го чтобы зажимные болты 1 (рис. 15)

поворотного устройства стали дос-

тупны. Открутите на 2-3 оборота за-

жимные болты поворотного устрой-

ства, поверните поворотную часть

суппорта на требуемый угол по шка-

ле и

закрутите зажимные болты.

Обработку конуса на данном

станке производится вручную с помощью рукоятки перемещения верхних са-

лазок 9 (рис. 2). Величина глубины резания устанавливается рукояткой пере-

мещения поперечных салазок суппорта 15 (рис. 2).

Нарезание резьбы.

Станок SM-300

E поставляется с набором сменных шестерён позволяю-

щих нарезать метрическую резьбу с шагом от 0,4 до 2,0 мм и дюймовую резь-

бу в диапазоне от 12 до 52 витков на дюйм (комплект для нарезания дюймовой

резьбы приобретается отдельно). Профиль нарезаемой резьбы зависит от про-

филя режущего инструмента

Принцип нарезания резьбы похож на обработку заготовки по наружному

диаметру с механической подачей. Разница состоит в более высокой скорости

подачи, которая обеспечивается подбором передаточного отношения сменных

шестерён. Рукоятка включения и выключения полугайки ходового винта (4

рис.14.) при нарезании резьбы включается при первом проходе и выключается

по окончании операции нарезания резьбы на данной детали. Обратное пере-

мещение суппорта осуществляется с помощью

переключателя направления

вращения шпинделя (2 рис. 6), после остановки шпинделя потенциометром (4

рис. 7).

Внимание! – При нарезании резьбы резец может перемещаться

близко от вращающегося патрона, поэтому необходимо обратить внимание на

то, чтобы резец не наехал на патрон, в противном случае станок будет серьезно

поврежден.

В комплект для нарезания дюймовой резьбы входит:

1. Ходовой винт

1 шт.

2. Шестерни: Z= 45; 57; 55; 65 4 шт.

3. Полугайки ходового винта 2 шт.

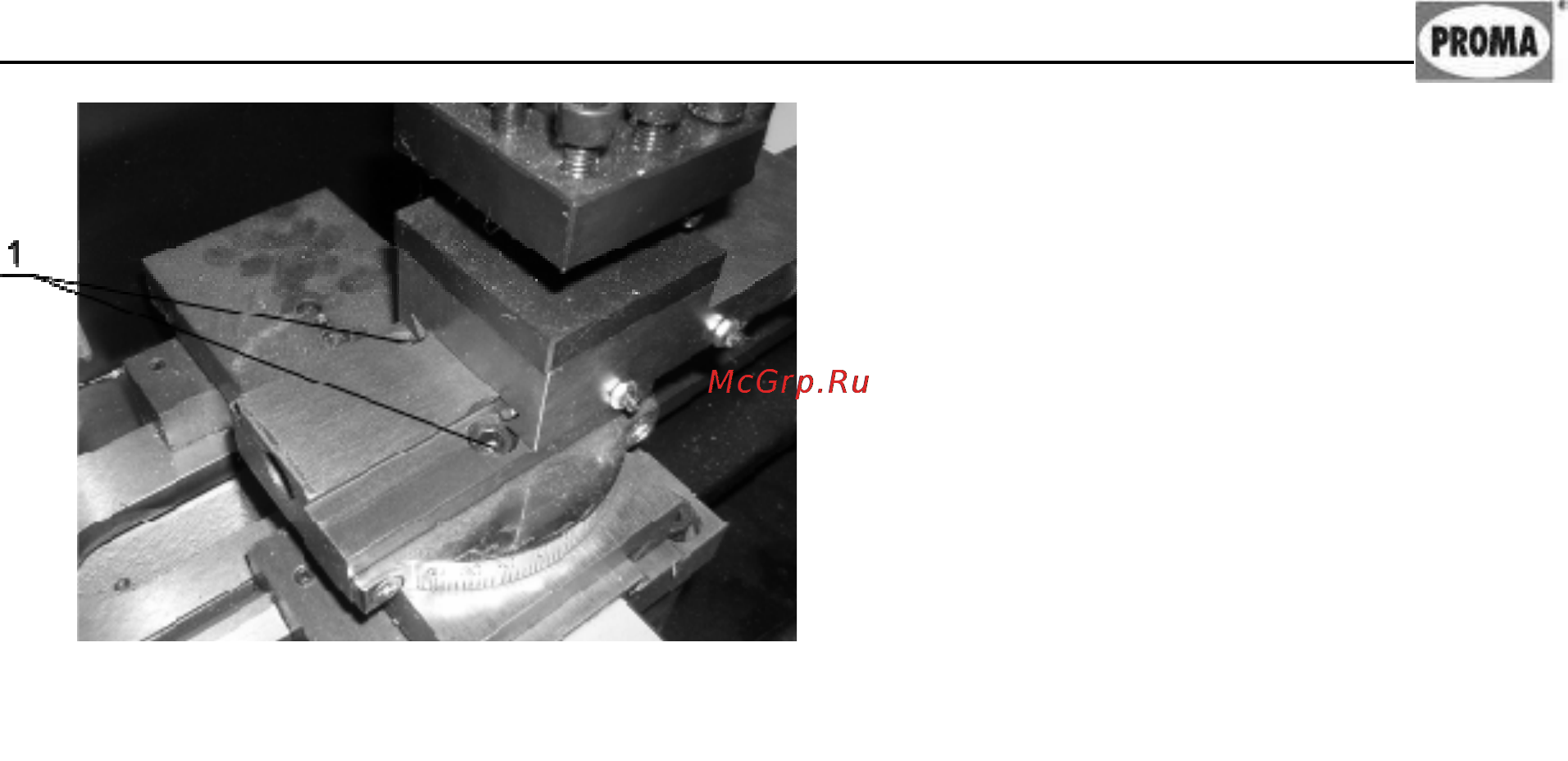

Рисунок 15.
