PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Рисунок 17.

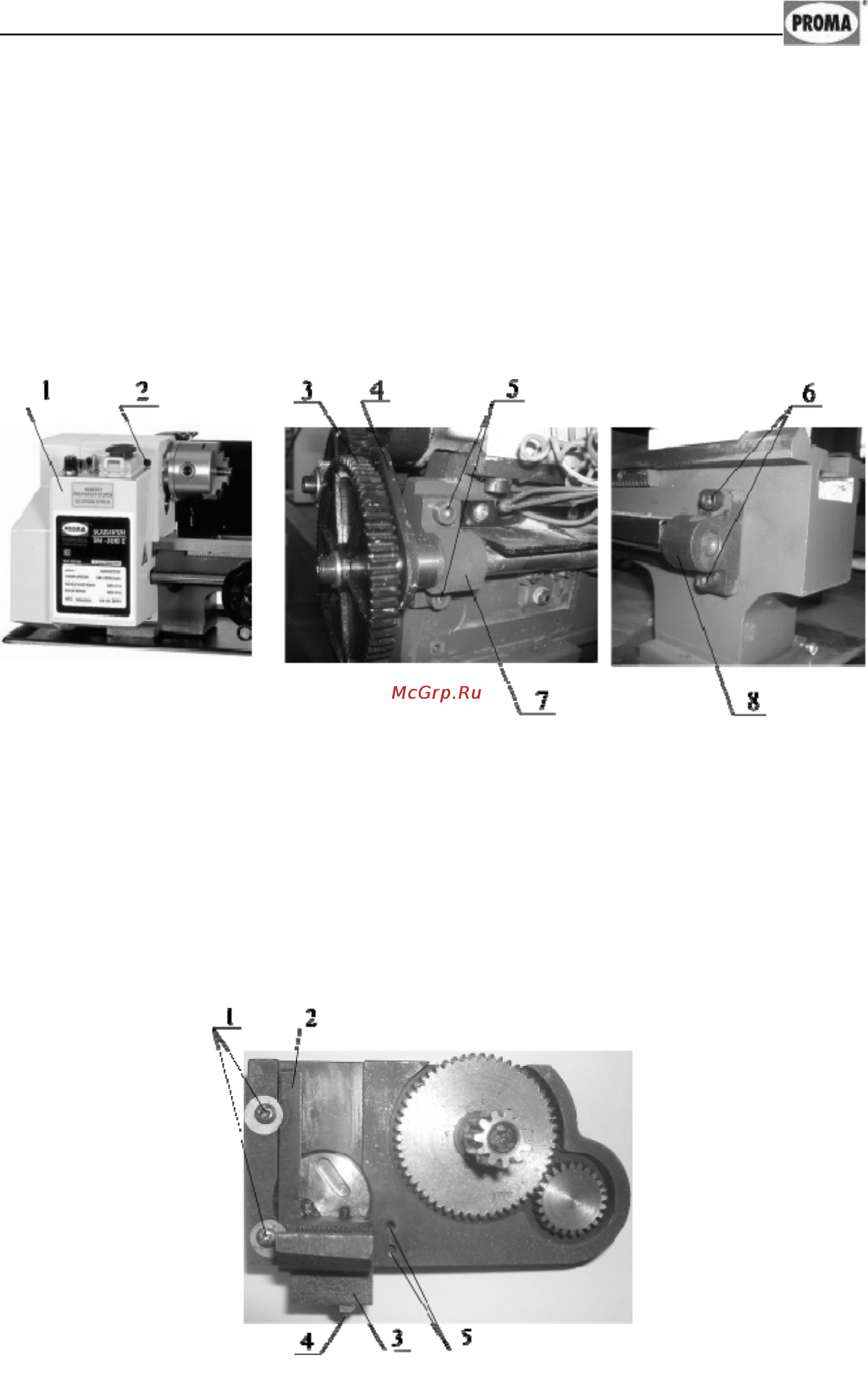

Для нарезания дюймовой резьбы замените ходовой винт установленный

на станке ходовым винтом комплекта для нарезания дюймовой резьбы.

Отключите станок от электросети. Рукоятку включения и выключения

полугайки ходового винта поверните вверх, полугайки выйдут из зацепления с

ходовым винтом. Снимите боковой защитный кожух. Снимите переднюю па-

нель шпиндельной бабки 1, открутив четыре винта 2. Снимите

сменную шес-

терню 3 с ходового винта и сектор регулировки зазоров сменных шестерен 4.

Открутите крепежные болты 5 и 6 опор ходового винта 7 и 8. Снимите заднюю

опору 8 ходового винта. Снимите ходовой винт, вытянув его через полугайки.

(см. рис.16).

Для снятия фартука выкрутите два крепежных болта. Снимите фартук.

Выкрутите винты 1.Снимите клин 2 и полугайки

3. В некоторых модификаци-

ях установлены одна полугайка (с низу) и упор поджима ходового винта. Ко-

торый крепится болтами, закручивающиеся в отверстия 5. Установите полу-

гайки из комплекта для нарезания дюймовой резьбы. Винт 4 служит для огра-

ничения хода полугаек при включении. (см.рис. 17).

Сборка фартука и установка ходового винта из комплекта для

нарезания

дюймовой резьбы производится в обратном порядке.

Рисунок 16.
