⑨ ⑦
⑧
⑥
Page 5 - Manual code FB00858-EN - ver. 1 - 09/2017 - © Came S.p.A. - The contents of the manual are to be considered as subject to change at any time and without the need for any advance warning.
CONFIGURATION AND COMMISSIONING THROUGH THE DEVICE INTERFACE
Preliminary operations on PCS Xip
The device is a constituent part of a system based on the Xip system. For this reason the system structure must have been previously
constructed using the PCS Xip software.
K
①
②
③
④
⑤
IP RECV 7
IP RECV 7
IP RECV 7
IP 3 unit
IP 2 unit
IP RECV 7 properties
Name
Address
SIP User Name
IP RECV 7
IP 1 unit
Sub block IP
IP 1 block
ETI
ETI/miniSER
XIP Multi server
Concierge
Group of concierges
ETI
Block IP
Sub block IP

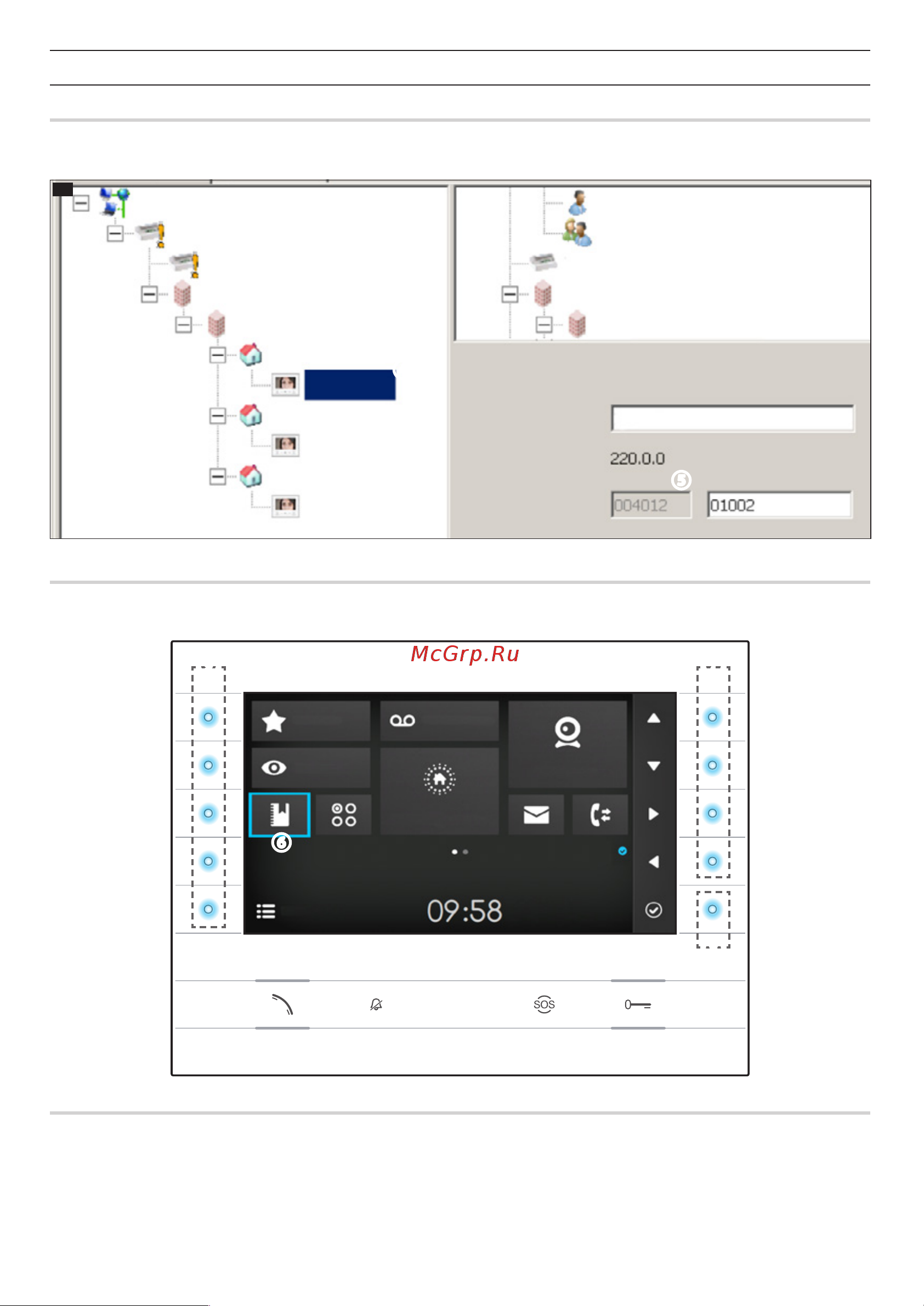

Detecting the "SIP User Name" of the device K
Create the IP block ① and Sub block ②; add the IP units③ and lastly the IP receivers ④; select the desired IP receiver. In the properties
window you can see ⑤ the code to use as "SIP User Name" to configure the receiver.
Browsing in the interface
Note: The appearance of the home page may vary according to how the system or User interface is configured.
The area highlighted in blue on the display ⑥ indicates the element selected; use the buttons on the right of the receiver ⑦ to move
the selection in the direction indicated by the arrows on the screen; once the desired element is highlighted, press button ⑧ to open
the section connected to it.
The function of buttons ⑨ located on the left of the screen varies depending on what is shown on the screen.
Note: active buttons are highlighted by the blue LED coming on.
Favourites
Video Recording
Entry Panels
Fast Menu
Wednesday
19th March 2014
Home Automation
IP Cameras
