® Наружный блок
модели 50/60 модели 71/80/90
® Внутренний блок
1. Воздушный фильтр
2. Титано-апатитовый фотокаталитический фильтр
очистки воздуха
3. Воздухозаборное отверстие
4. Передняя панель
5. Выступ для снятия передней панели
6. Датчик функции INTELLIGENT EYE (датчик движения):
• Датчик отслеживает перемещение людей и автоматически
переключает кондиционер в нормальный или экономич-
ный режимом работы. (стр. 18)
7. Датчик температуры в помещении:
• Отслеживает температуру вокруг блока.
8. Панель управления и индикации
9. Воздуховыпускное отверстие
10. Горизонтальная заслонка: (стр. 12)
11. Вертикальные жалюзи:
• Вертикальные жалюзи находятся в глубине воздуховыпуск-
ного отверстия (стр. 12).
12. Индикатор состояния (зеленый)
13. Индикатор функции TIMER [таймер] (желтый):
(стр. 20)
14. Индикатор HOME LEAVE (красный):
• Индикатор загорается при включении функции HOME
LEAVE (стр. 16)
15. Кнопка ON /OFF (вкл./выкл. питания):
• Нажмите один раз для включения кондиционера.
Нажмите еще раз для его выключения.
• Режимы работы приведены в следующей таблице.
Режим Установка
температуры
Расход потока
воздуха
FTKS COOL
[охлаждение]
22°С AUTO
[автоматический]
FTXS AUTO
[автоматический]
25°С AUTO
[автоматический]
• Этой кнопкой можно пользоваться в случае утери пульта
дистанционного управления (ПДУ).
16. Приемник сигналов:
• Осуществляет прием сигналов с ПДУ.
• При получении блоком управляющего сигнала подается
звуковой сигнал.
• Начало работы…………двойной звуковой сигнал
• Изменение настроек..один короткий звуковой сигнал
• Отключение блока…… продолжительный звуковой
сигнал

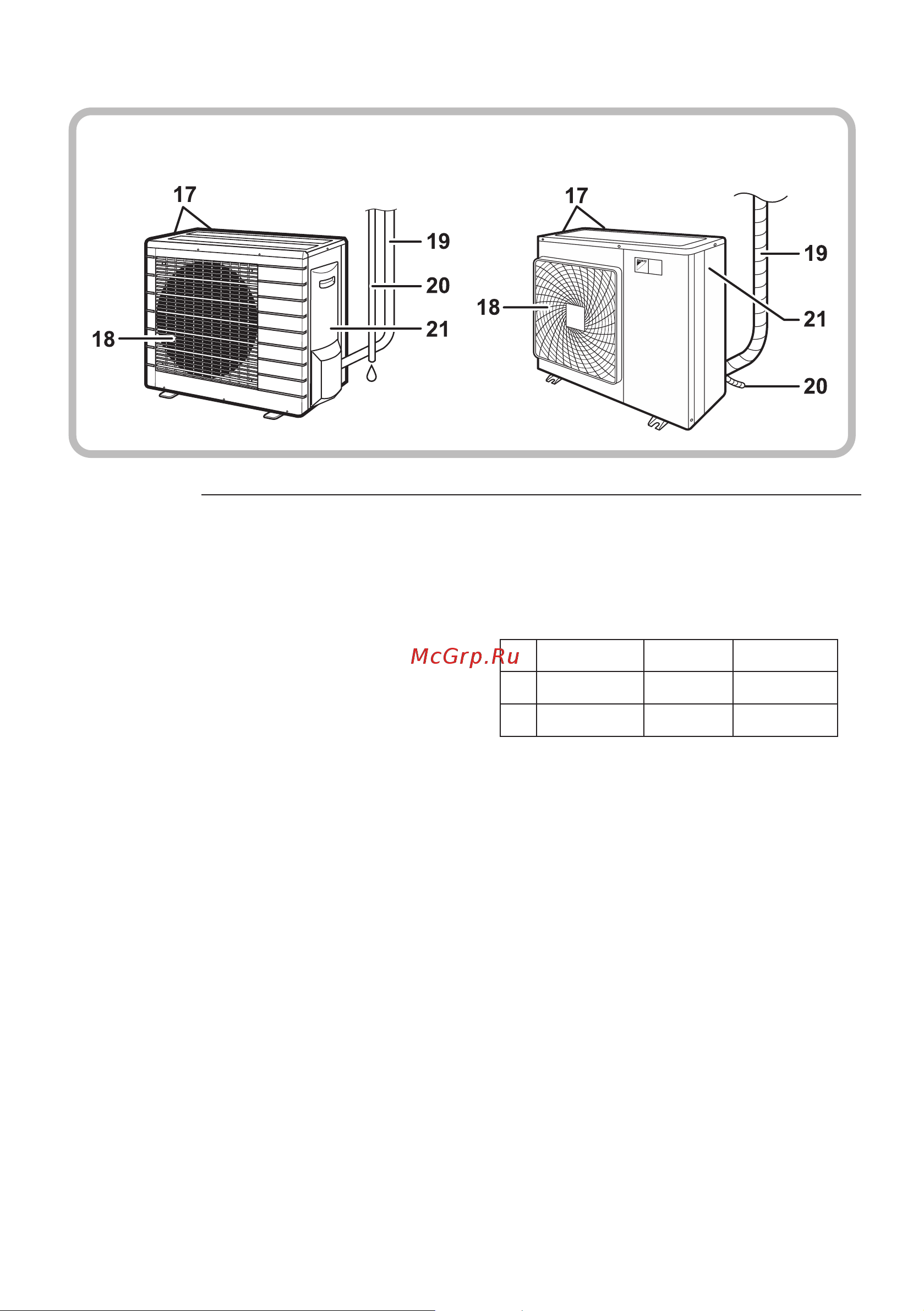

® Наружный блок
17. Воздухозаборное отверстие: (Заднее и боковое)
18. Воздуховыпускное отверстие
19. Трубопровод хладагента и межблочный соединитель-
ный кабель
20. Дренажный шланг
21. Клемма заземления
• Находится под крышкой.
Для некоторых моделей внешний вид наружного блока может отличаться от приведенного на рисунке.
