НАВЕСНОЙ МОНТАЖ

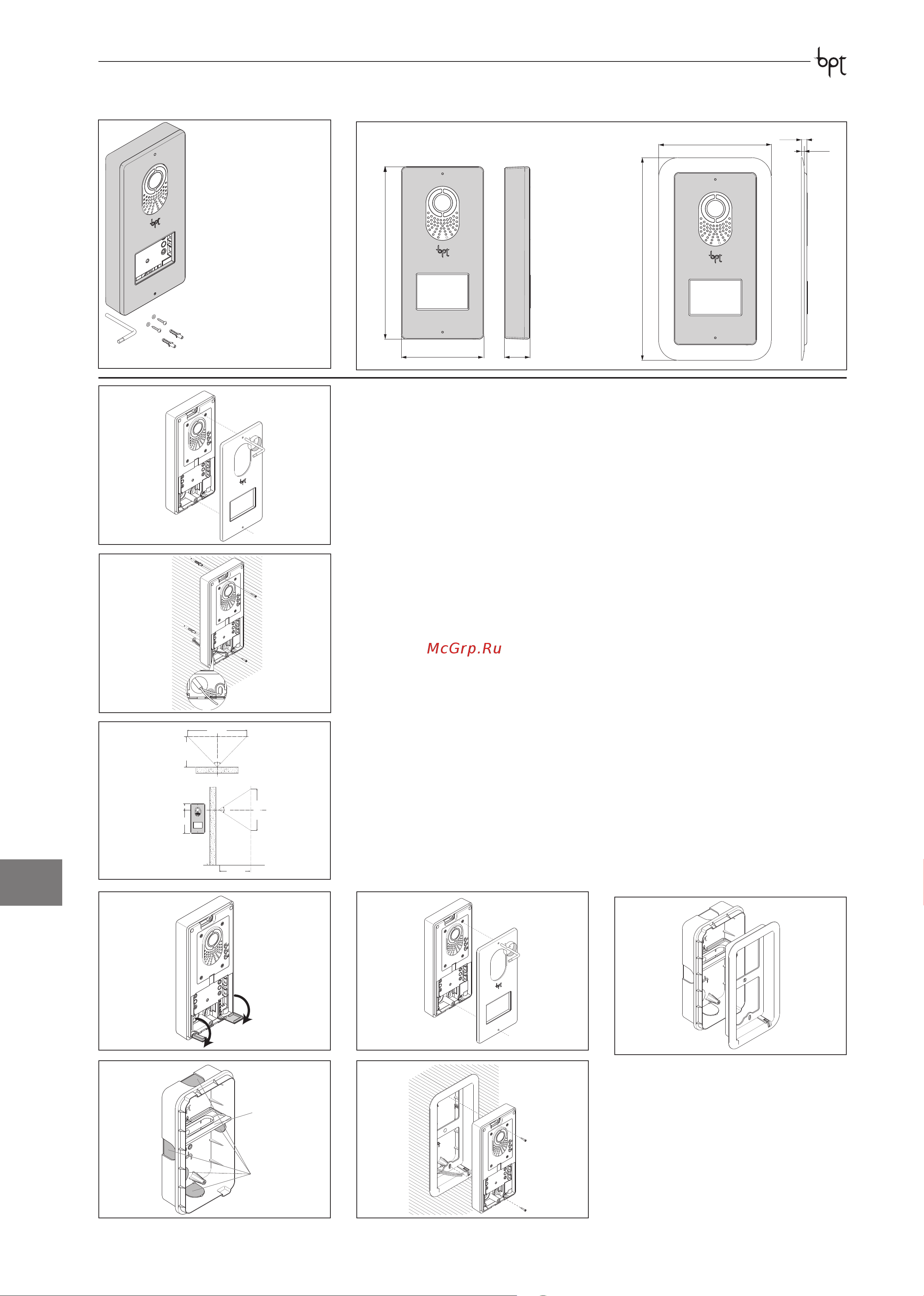

С помощью шестигранника Ø2мм (идет в комплекте) вывинтите фиксирующие винты и снимите
накладку (рис.1). Пропустите кабелепровод с проводами системы, как показано на рис.2. Закре-
пите вызывную панель (рис.2) на требуемой высоте с учетом положения объектива видеокамеры
(рис.3).
Снимите прорезиненные заглушки клеммной коробки и подсоедините кабели (рис.4).
После подключения всех соединений установите на место заглушки клеммных коробок. Порядок
установки аксессуаров описан в разделе «Установка кнопочного модуля». Выполните программи-
рование и настройку вызывной панели в соответствии с инструкциями, приведенными в разделе
«Программирование». Установите фронтальную накладку (рис.1).
ВСТРОЕННАЯ УСТАНОВКА
Установите встраиваемую монтажную коробку на требуемой высоте с учетом положения объекти-
ва видеокамеры (рис.3), предварительно пропустив кабелепровод с проводами внутрь монтаж-
ной коробки, удалив одну из заглушек (рис.7, элементA).
Избегайте каких-либо деформаций при установке встраиваемой коробки, используя поставляе-
мую прокладку (рис.7, элементB).
С помощью шестигранника Ø2мм (идет в комплекте) вывинтите фиксирующие винты и снимите
накладку (рис.1).
Вставьте кабельные соединения в специальное отверстие (рис.2) и закрепите вызывную панель
в суппорте, как показано на рис.8; снимите прорезиненные заглушки клеммной коробки и под-
ключите провода (рис.4).
После подключения установите на место заглушки клеммных коробок. Порядок установки аксес-
суаров описан в разделе «Установка кнопочного модуля». Выполните программирование и на-
стройку вызывной панели в соответствии с инструкциями, приведенными в разделе «Программи-
рование». Установите фронтальную накладку (рис.5).
Аудио/видео модуль
Шестигранник
2 дюбеля с винтами и
шайбами
СОСТАВ УПАКОВКИ РАЗМЕРЫ
2
Lithos
5
4
2
1
7 8
6
A
B
500 mm
1080 mm
77°
94°
800 mm
500 mm
163,5 mm
43,5 mm
3
135
99
30
3.5
6.5
243
207
