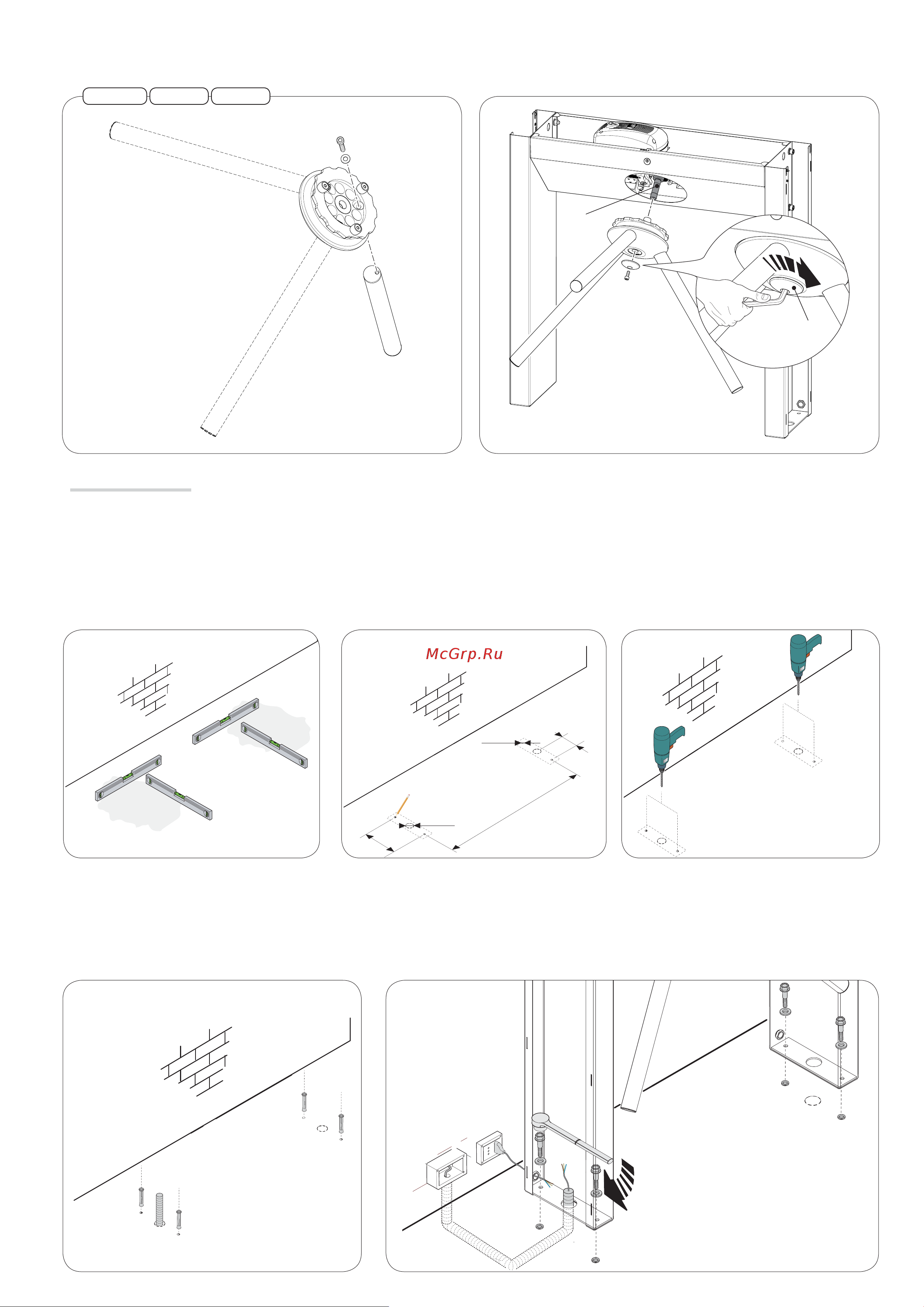

Came TWISTER MOTORISED 821TR-0010 [7/16] Монтаж турникета
![Came TWISTER MOTORISED 821TR-0010 [7/16] Монтаж турникета](/views2/1778932/page7/bg7.png)
200
870
ø11
ø40
100
PST001
PST001
PST002
PST002
PST003
PST003
Стр.
7
- Инструкция:
FA00613-RU
FA00613-RU - вер.
1
- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Прикрепите турникет к поверхности саморезами, используя ключ с храповиком.
Прикрепите штанги к верхней части трипода, используя винты M10 x 60
с плоскими шайбами.
Просверлите отверстия в указанных местах и
вставьте в них дюбели.
Поверхность, предназначенная для установки
турникета, должна быть идеально ровной.
Монтаж турникета
Выберите место для установки турникета с
учетом ширины контролируемого прохода
и подключаемых аксессуаров. Отметьте
карандашом места для крепежных отверстий
с учетом указанных расстояний.
(мм)
Установите трипод на наклонную ось
и зафиксируйте конструкцию с
помощью винта M8x20 и заглушки
.
Установите турникет на дюбели. При наличии
гофрошланга для электропроводки, пропустите его
через центральное отверстие.
