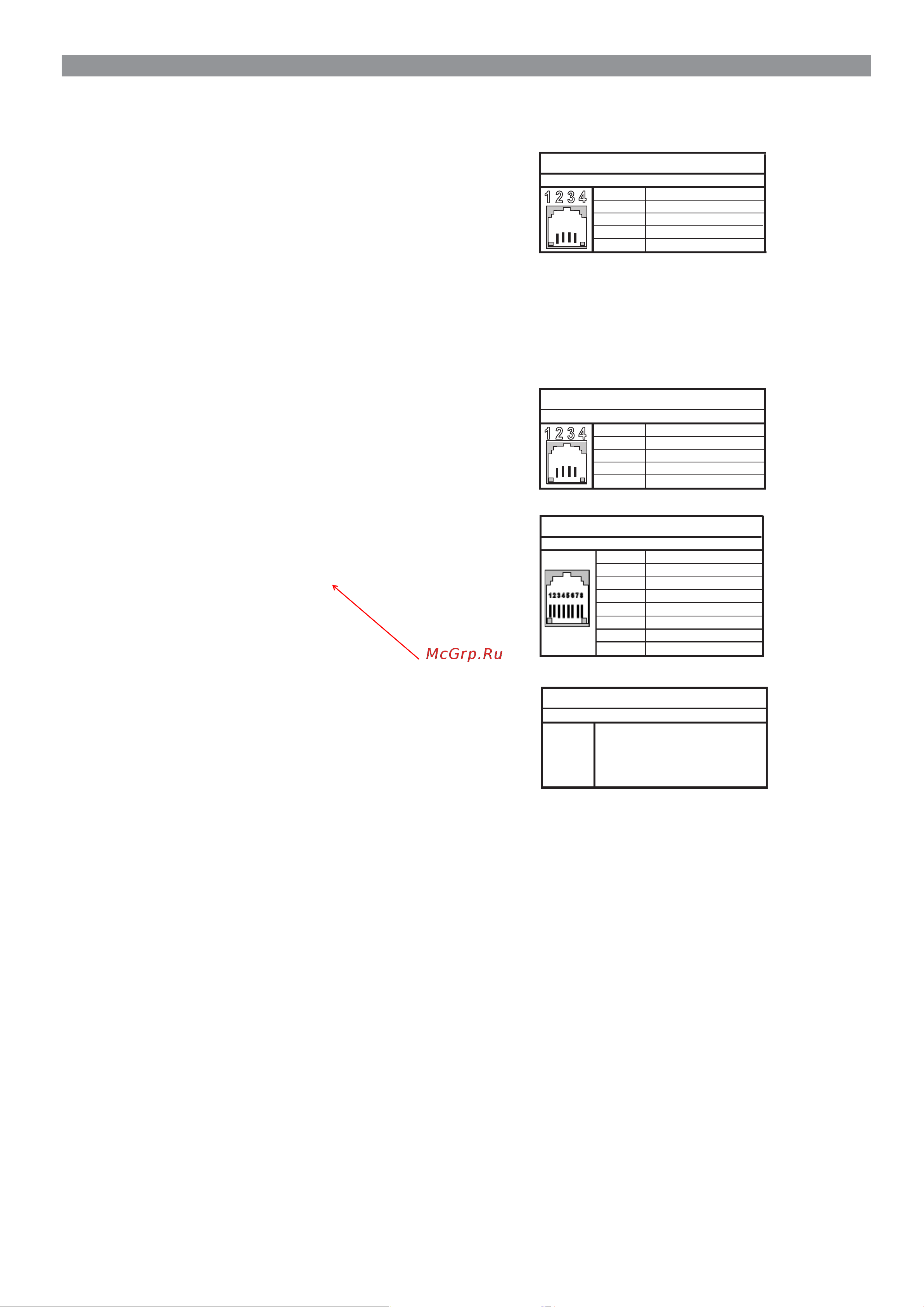

ОПИСАНИЕ КОНТАКТОВ И РАЗЪЕМОВ ПЛАТ
Стр. 16 - Руководство по установке и обслуживанию турникетов SGL01/SGL02 DD-75-186R2 RU - 09/2019 © CAME RUSSIA.
ИК ПЕРЕДАТЧИК (SLAVE)
ВИД СЗАДИ
ПЕРЕДАЮЩИЙ МОДУЛЬ
1
2
3
4
1
2
3
4
+5Vdc
+5Vdc
Gnd
Ind_led
R 1..5
ИК ПЕРЕДАТЧИКИ
TX Data
Gnd
ВСЕ ИК ПЕРЕДАТЧИКИ
ИК ПЕРЕДАТЧИКИ
TX Data
Ind_led out (-)
1
2
3
4
5
6
7
8
+24Vdc
6
ВЫХОД НА ОСНОВНУЮ ПЛАТУ
Gnd
+24Vdc
N.c.
N.c.
N.c.
N.c.
N.c.
P 1
НАСТРОЙКА ИНТЕНСИВНОСТИ ИК
+ Против часовой стрелки
- По часовой стрелке
Настройка интенсивности излучения ИК передатчиков
Регулятор P1 платы PC330 служит для регулировки
интенсивности излучения ИК передатчиков. Для начала
регулировки из крайнего правого положения (-) поверните
регулятор примерно на 20 градусов против часовой стрелки в
сторону увеличения мощности (+) и продолжайте медленно
поворачивать пока на плате PC330 не загорится красный
светодиодный индикатор.
ОСНОВНАЯ ПЛАТА
ПЛАТА ИК ПЕРЕДАТЧИКА
PC330
РЕГУЛЯТОР P1
