9
ПРОКЛАДКА ТРУБОПРОВОДОВ ХОЛОДИЛЬНОГО АГЕНТА.

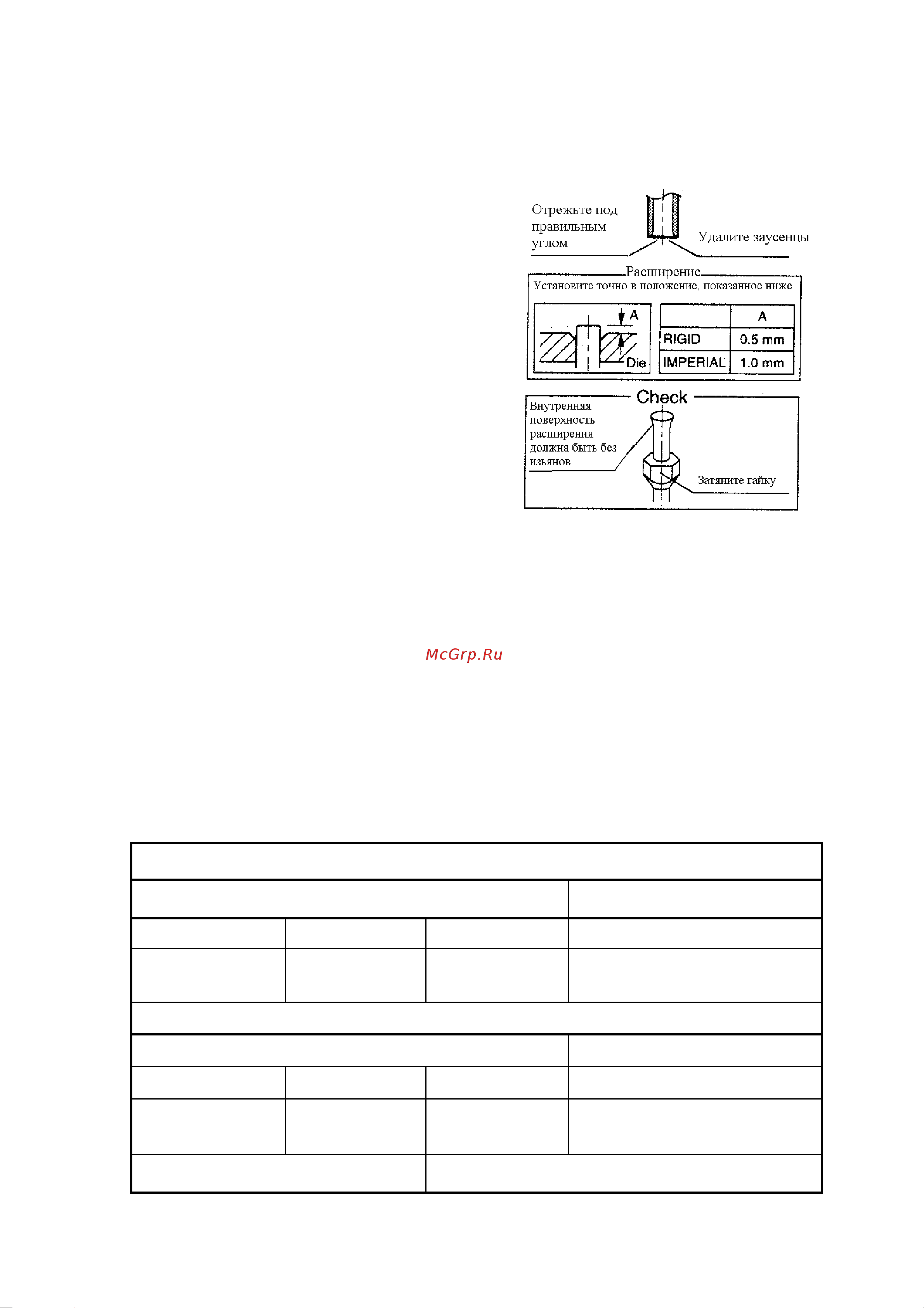

1.РАСШИРЕНИЕ КОНЦОВ ТРУБОПРОВОДОВ
1) Отрежьте концы трубопроводов
специальными ножницами.
2) Удалите заусенцы напильником так,
чтобы ничего не попало в трубопровод.
3) Наденьте расширяющуюся гайку на
трубопровод.
4) Расширьте трубопровод.
5) Проверьте правильность расширения.
Внимание!
Неправильное расширение трубопровода
может вызвать утечку газа.
ТРУБОПРОВОД ХЛАДАГЕНТА
1.Выровняйте центры расширений и затяните расширяющиеся гайки на 3 или 4
оборота вручную. Затем затяните их с помощью гаечного ключа.
• Используйте приведенные ниже в таблице усилия, допустимые при затяжке
соединительных гаек, а также размеры труб. Превышение допустимого
усилия приведет к нарушению герметичности соединения и протечкам.
Затягивание расширяющейся гайки
Трубопровод газа Трубопровод жидкости
3/8 1/2 5/8 1/4
32.7-39.9H
.
m
(333-407кгс
.
см)
49/5-60.3 H
.
m
(505-615 кгс
.
см)
61.8-75.4 H
.
m
(630-769 кгс
.
см)
14.2-17.2 H
.
m (144-175 кгс
.
см)
Затягивание вентиля
Трубопровод газа Трубопровод жидкости
3/8 1/2 5/8 1/4
21.6-27.4 H
.
m
(220-280 кгс
.
см)
26.5-32.3 H
.
m
(270-330 кгс
.
см)
48.1-59.7 H
.
m
(490-610 кгс
.
см)
21.6-27.4 H
.
m (220-280 кгс
.
см)
Затягивание рабочего вентиля 10.8-14.7 H
.
m (110-150 кгс
.
см)
