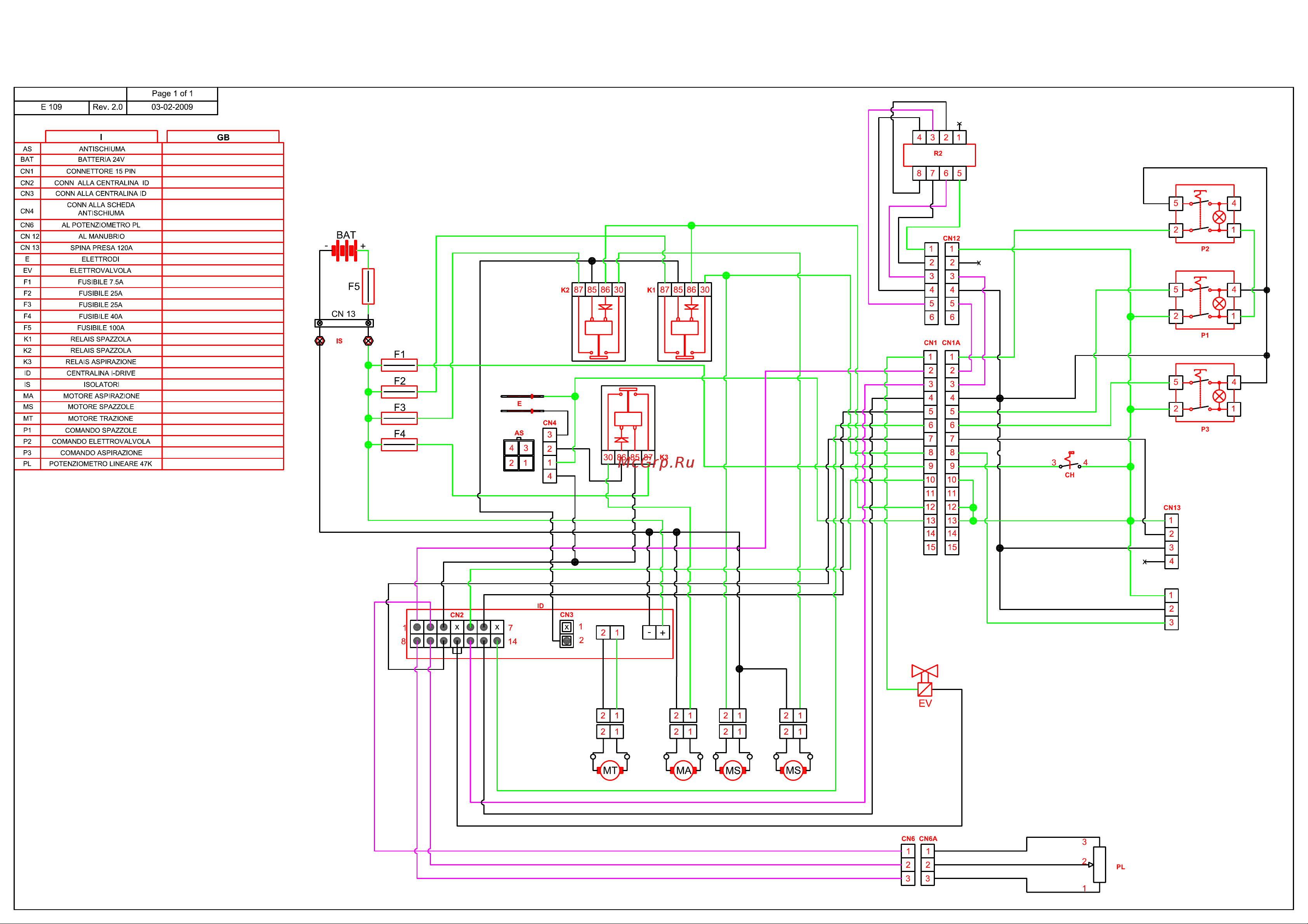

Page 1 of 1 I Rev 2 0 03 02 2009 GB AS BAT CN1 ANTISCHIUMA BATTERIA 24V CONNETTORE 15 PIN CN2 CONN ALLA CENTRALINA ID CN3 CONN ALLA CENTRALINA ID CN4 CONN ALLA SCHEDA ANTISCHIUMA CN6 AL POTENZIOMETRO PL CN 12 AL MANUBRIO CN 13 SPINA PRESA 120A E ELETTRODI EV ELETTROVALVOLA Fl FUSIBILE 7 5A F2 FUSIBILE 25A F3 FUSIBILE 25A F4 FUSIBILE 40A F5 FUSIBILE 100A Kl RELAIS SPAZZOLA K2 RELAIS SPAZZOLA КЗ RELAIS ASPIRAZIONE ID CENTRALINA 1 DRIVE IS ISOLATORI MA MOTORE ASPIRAZIONE MS MOTORE SPAZZOLE MT MOTORE TRAZIONE P1 COMANDO SPAZZOLE P2 P3 PL F5 87 85 8б 30 T CN 13 l ф IS 87 85 8б 30 f CN1 CN1A 1 F2 F3 í F4 COMANDO ELETTROVALVOLA COMANDO ASPIRAZIONE 30 8б 85 87 POTENZIOMETRO LINEARE 47K 4 2 ппппппп CN6 CN6A
