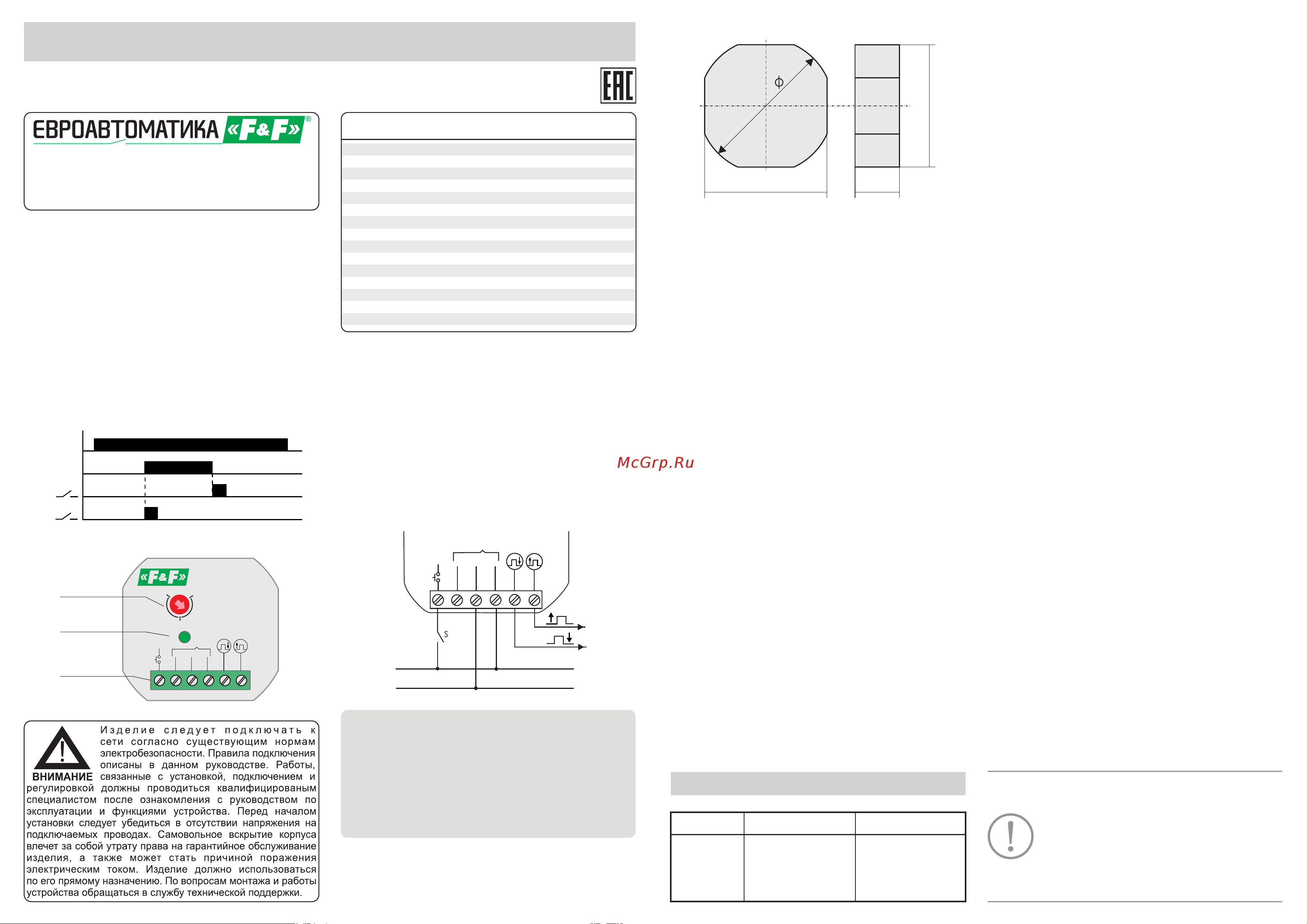

Евроавтоматика PSI-02P Инструкция по эксплуатации онлайн

Евроавтоматика PSI-02P Инструкция по эксплуатации онлайн
Назначение
P S I - 0 2 P п р е д н а з н ачено д л я п р е о б р а з о в а н и я
непрерывного электрического напряжения в одиночные
импульсы, управляющие исполнительными устройствами
различных систем автоматики.
Реле, после принятия управляющего сигнала на входе INP
(по фронту), генерирует импульс на выходе 6 (контакт 4-6
замыкается на установленное время t). После снятия
управляющего сигнала (по спаду) реле генерирует другой
импульс на выходе 5 (контакт 4-5 замыкается на
установленное время t).
Панель управления и индикация
Диаграмма работы
Принцип работы
провод L к клемме 4. Нейтральный провод N к клемме 3.
5. К контакту 5 подключить цепь управляемую, вторым
импульсом.
Монтаж
4. К клемме 1 подключить сигнал управления.
6. Переключателем на панели управления установить
необходимую длительность импульса.
Схема подключения
1. Отключить питающее напряжение.
2. Реле установить в монтажной коробке.
3. Подключить провода питания к группе PWR: фазовый
4. К контакту 6 подключить цепь, управляемую первым
импульсом.
Технические характеристики
Длительность выходного импульса, с 1...10
Степень защиты IP20
Тип контакта 2хNO
2
Подключение винтовые зажимы 2,5мм
Напряжение питания, В 165...265 АC
Тип корпуса PDTN
Максимальный коммутируемый ток, А 2х8 АС-1
Рабочая температура, °С -25...+50
Напряжение сигнала управления, В 65...265 AC
Потребляемая мощность, Вт 1
Момент затяжки винтового соединения, Нм 0,4
Габариты (ШхВхГ), мм 48х43х20
Монтаж в монтажн. коробке Ø60 мм
Артикул EA09.001.012
Код ETIM -
Упаковка......................................................................... 1 шт.
Реле электромагнитное PSI-02P.................................. 1 шт.
Руководство по эксплуатации... ................................... . 1 шт.
Комплект поставки
Реле электромагнитное
Руководство по эксплуатации
ТУ BY 590618749.027-2017
PSI-02P
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Монтаж устройства должен производиться специально обученным
персоналом после предварительного ознакомления с данной
инструкцией.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
U
t=1...10s
t=1...10s
4-6
4-5
S
N
L
2 3 5
INP
1 64
PWR
N
L
N
винтовые
зажимы
PSI-02P
регулировка
длительности
импульса
индикатор
питания
1
5
10
N
L
2 3 5
INP
U
1 64
PWR
N
Размеры корпуса
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Рел е дол ж н о ус та н а вливаться и обс л у живаться
квалифицированным персоналом.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
При подключении реле необходимо следовать схеме
подключения.
Транспортировка изделия может осуществляться любым
ви д ом з акр ы того т ран с порта , о б е спечи в а ющи м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25 °С.
Условия транспортировки и хранения
Утилизировать как электронную технику.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
- изделия, предъявленные без паспорта предприятия;
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие пов р еждения механ ического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
В гарантийный ремонт не принимаются:
Свидетельство о приемке
Реле электромагнитное PSI-02P изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017,
действующей технической документации и признано годным для эксплуатации.
Не выбрасывать данное устройство вместе
с другими отходами!
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
20
48
43
5
4
