Назначение
Реле контроля фаз предназначено для защиты
электродвигателей и электроустановок, подключенных к
трёхфазной сети, в случаях: отсутствия напряжения хотя
бы одной из фаз, асимметрии напряжения, снижении
значения напряжения от номинального, повреждении
контактов контактора.
Принцип работы
Если напряжение в пределах нормы, контакты исполни-
тельного реле 3,8 замкнуты и на контактор управления
электродвигателем подается напряжение, управляющее
его включением. В случае одной из вышеперечисленных
аварийных ситуаций контакты реле размыкаются и
контактор отключается.
В кл юч е ни е пр ои с ход и т а вт о ма ти ч ес к и п о с л е
восстановления сетевого напряжения питания.
В случае повреждения контактов контактора включение
изделия происходит после полного снятия напряжения и
последующей его подачи.
CZF-2BR
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле контроля фаз
Изделие следует подключать к трёхфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Реле контроля фаз................................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В/Гц 3х400/230 / 50
Максимальный коммутируемый ток, А 8 AC1/250В AC
Контакт 1NO
Максимальная мощность нагрузки см. табл.1
Максимальный ток катушки контактора, А 2
Асимметрия напряжения, В 40...80
Гистерезис, В 5
Напряжение отключения, В 160
Задержка отключения по асимметрии, с 3...5
Задержка отключения, с 0.1
5
Коммутационная износостойкость, циклов 10
Потребляемая мощность, Вт 1.6
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5 мм
Габариты (ШхВхГ), мм 35x90x65
Тип корпуса 2S
Масса, г 110
Монтаж на DIN-рейку 35мм
ТУ BY 590618749.017-2012

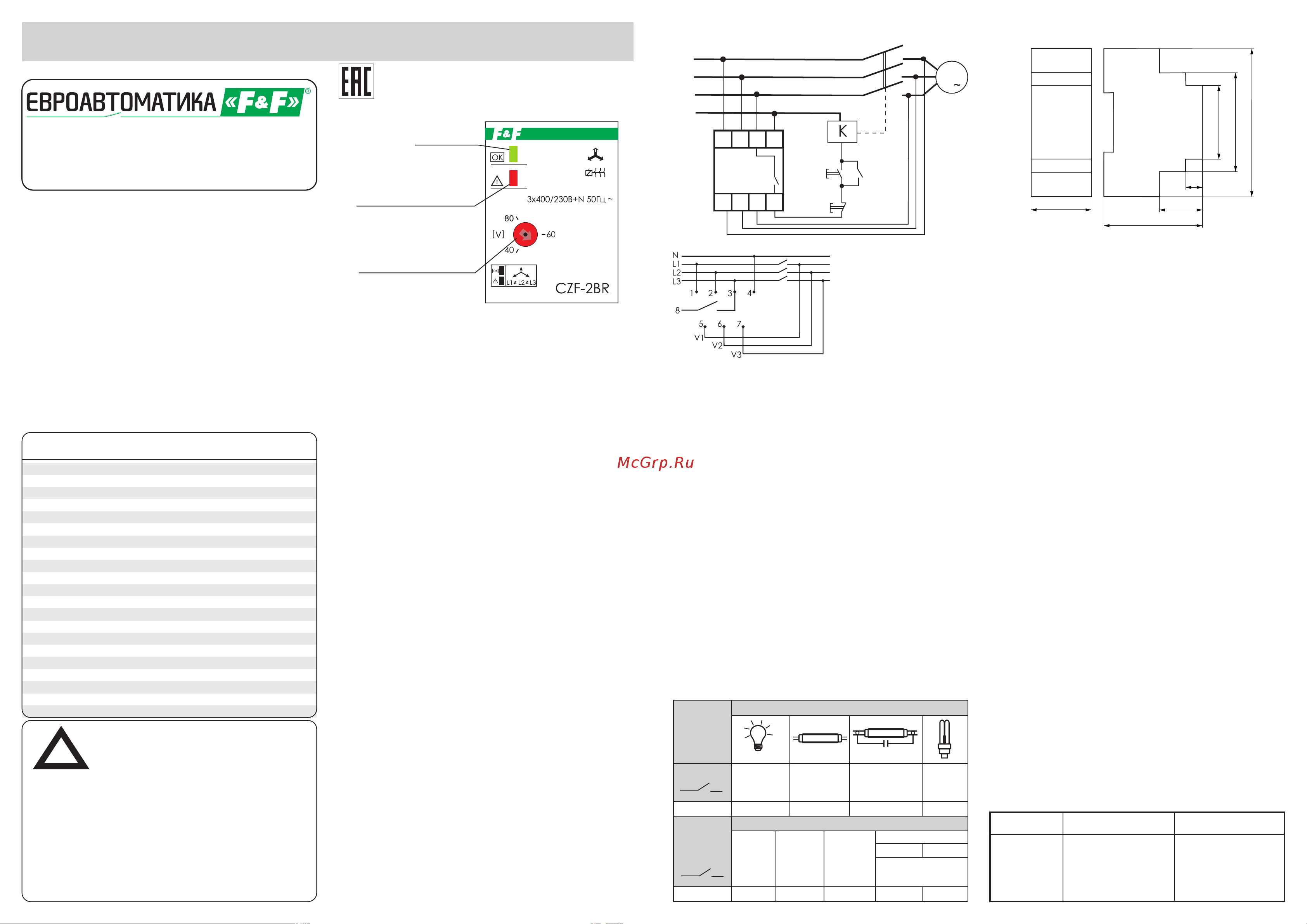

Панель управления
Подключение
1. Отключить напряжение питания;
2. Подключить: 1, 2, 3 к входным зажимам контактора,
зажим 4 к нулевому проводу, зажимы 5, 6, 7 к выходным
зажимам контактора. Провод управления контактором
отключить от фазы и подключить к зажиму 8
(напряжение от фазы L3 подключенной к зажиму 3).
3. Подать напряжение питания:
- светится зеленый светодиод - напряжение в пределах
нормы, можно запустить двигатель,
- светит красный - поврежден контактор. Включение
двигателя возможно после отключения всех фаз,
устранения дефекта контактора и повторного включения,
- не светятся оба светодиода - отсутствие фазы (фаз),
падение напряжения ниже установленного порога,
- проверить работу реле, отключая напряжение в
отдельных фазах.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Функциональные особенности
1.Контроль асимметрии между фазами.
2.Контроль нижнего значения напряжения.
3.Контроль состояния контактора.
4.Регулируемая асимметрия напряжения.
Индикатор
питания
Индикатор повреждения
контактов контактора
Регулировка асимметрии
напряжения
Cхема подключения
Размеры корпуса
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Реле контроля фаз CZF-2BR изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.017-2012,
действующей технической документации и признано
годным к эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрытого т р а н с п о рта , обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W 325W 250W
0,45kW
8A
8А
24V
230V
2000VA
АC-1
Активная
нагрузка
7мкФ
8A
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
65
30
15
35
90
22
17
ПУСК
СТОП
K1.2
L1
L3
N
L2
M
3
K1.1
V1
V2
V3
1
2
3
4
5
6
7
8
Назначение контактов
1-4 - напряжение
питания
3-8 - нормально
открытые
контакты реле
5,6,7 - контроль контактов
контактора
