Евроавтоматика PZ-818 Инструкция по эксплуатации онлайн
Реле контроля уровня PZ-818 изготовлено и принято в соответствии с , требованиями ТУ BY 590618749.027-2017
действующей технической документации и признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Назначение
Зонды уровня питаются переменным напряжением, имеют
гальваническую развязку от сети питания и контактов
управления нагрузкой.
Принцип работы
Настройка чувствительности зондов осуществляется
регулировкой входного сопротивления реле (регулировка
SH и SL на лицевой панели изделия) раздельно по верхнему
и нижнему уровню контролируемой жидкости.
Принцип работы кондуктометрических датчиков основан на
том , ч то пр и до ст иже ни и жидк ос ть ю в е мк ост и
определенного уровня, рабочая жидкость замыкает
электрод зонда (MAX, MIN) с электродом зонда COM, в цепи
протекает электрический ток, приводя к срабатыванию реле.
Реле контроля уровня PZ-818 предназначено для контроля
и поддержания заданного уровня токопроводящих
жидкостей в резервуарах, бассейнах, водонапорных башнях
и т.п. и управления электродвигателями насосных
установок. Для контроля уровня реле использует
кондуктометрический способ.

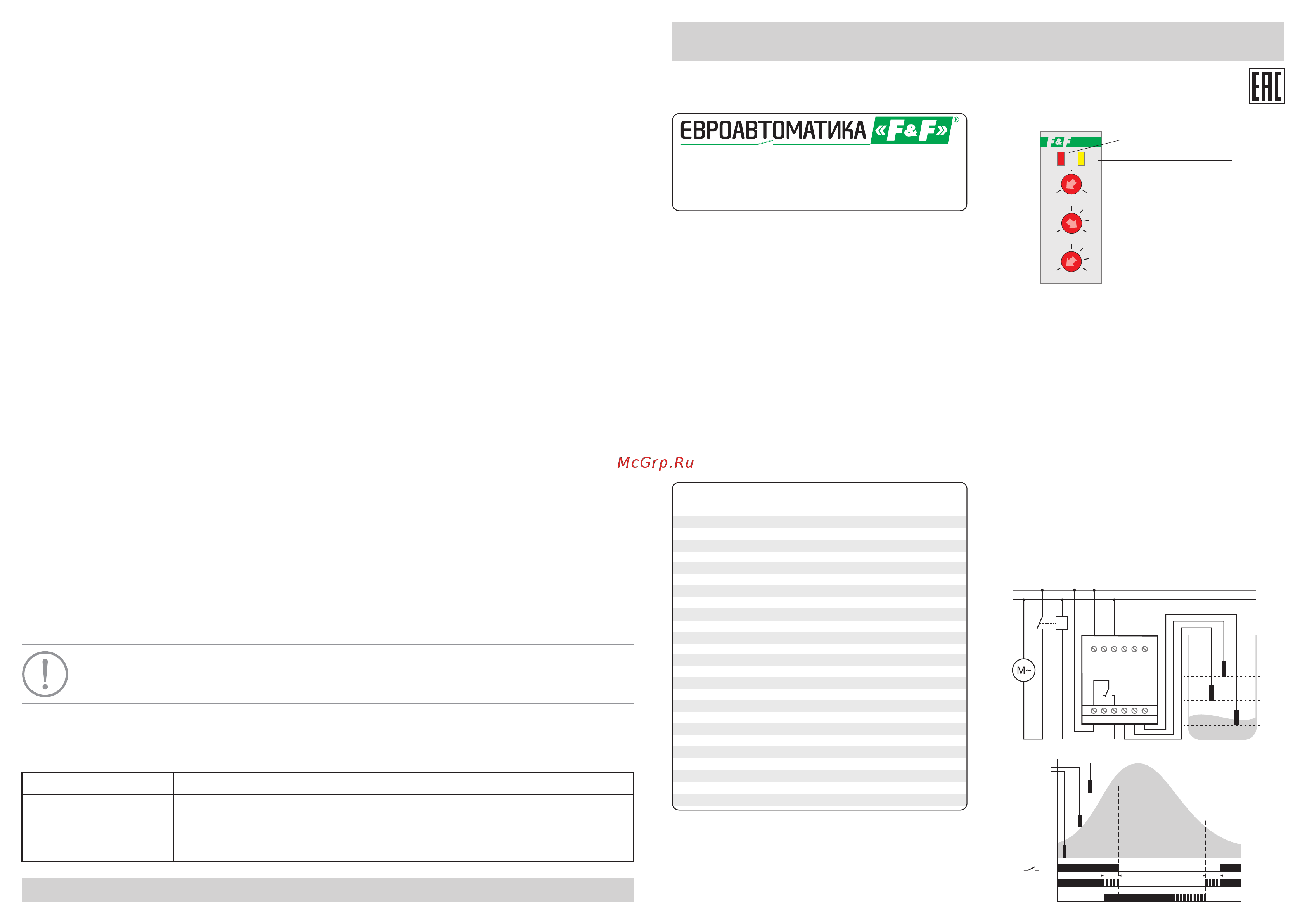

Панель управления и индикация
Подключение
1. Подключить питание: нулевой провод (N) / минус (–) к
клемме 3, фазовый провод (L) / плюс (+) к клемме 1.
2. Зонд COM подключить к клемме 12. Разместить зонд ниже
минимального уровня жидкости.
3. Зонд MAX подключить к клемме 11 и установить на
верхнем уровне.
4. Зонд MIN подключить к клемме 10 и установить на нижнем
уровне.
5. Отрегулировать чувствительность реле контроля уровня
при помощи регулятора на лицевой панели, установив
чувствительность в пределах от 50 до 150 кОм.
6.Настроить задержку времени вкл./откл. в пределах 0,5-10 с.
7. При использовании режима «Откачивание», установить
перемычку между клеммами 4 и 6, при использовании
режима «Наполнение» перемычку не устанавливать.
8.Включить питание, проверить работу изделия. При
необходимости подстроить чувствительность и время
включения/отключения.
Схемы подключения
1. Двухуровневое реле.
Режим наполнения
Реле контроля уровня
Руководство по эксплуатации
ТУ BY 590618749.027-2017
PZ-818
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Упаковка.......................................................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Реле контроля уровня PZ-818....................................... 1 шт.
Комплект поставки
Зонд PZ2......................................................................... 3 шт.
Напряжение питания, В
Макс. коммутируемый ток, А
Максимальный ток катушки контактора, А
Максимальная мощность нагрузки
Контакт
Количество контролируемых уровней
Напряжение питания датчика, В
Ток потребления датчика, мА
Диапазон регулируемого сопротивления, кОм
Задержка времени вкл/откл, с
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение (винтовые зажимы)
Момент затяжки винтового соединения, Нм
Тип корпуса
Масса, кг
Масса зонда, кг
Монтаж
Код ETIM
Артикул
50...264 АС/DC
8 AС-1 / 250 В
2 AC-15 / 250 В
см. таблицу 1
1NO/NC (1 переключающий)
2
<6 AC
<2
5...150
0,5...10
1
-25...+50
IР20
5
>10
2
III
18х90х65
2,5 мм²
0,4
1S
0,065
0,035
на DIN-рейке 35 мм
EС001447
EA08.001.008
Технические характеристики
MIN
MAX
COM
MAX
MIN
COM
1 2
3
4
5
6
87 9 10
11 12
K1.1
K
+/L+/L
-/N-/N
L
R
0,5
5
10
SH [kOм]
SL [kOм]
T [s]
5
5
50
50
150
150
100
100
75
75
Индикатор уровня
Индикатор подключения
нагрузки
Регулировка чувствительности
верхнего уровня
Регулировка чувствительности
нижнего уровня
Регулировка времени
задержки вкл./откл.
PZ-818
7-9
R
L
MAX
MIN
COM
Tз Tз
