Принцип работы
Подача напряжения питания на катушку контактора приводит к
переключению контактов. Рабочее состояние контактора
сигнализируется поднятым красным флажком на лицевой
панели. После отключения напряжения питания контакты
возвращаются в своё первоначальное положение.
Назначение
Конта к то р эл е к тромагнитный S T 4 0 - 4 0 в модульном
исполнении предназначен для коммутации электрических
цепей повышенной мощности в промышленности.
ST40-40
Контактор электромагнитный
Контактор ST40-40................................................................. 1 шт.
Упаковка................................................................................. 1 шт.
Комплект поставки
Руководство по эксплуатации............................................... 1 шт.
Технические характеристики
- AC-1 (230 В) 16
Максимальный ток нагрузки, А 40
5
Электрическая износостойкость, циклов 10
Мощность нагрузки, кВт
6
Коммутационная износостойкость, циклов 10
Габариты (Ш×В×Г) 52х81х65
Напряжение питание катушки, В 230 AC
Код ETIM EC001653
Артикул EA13.001.004
Диапазон рабочих температур, °С -25...+50
Контакты 4NO
Электрическая прочность изоляции, кВ 4
- AC-3 (230 В) 5,5
Степень защиты IР20
Категория перенапряжения III
Степень загрязнения среды 2
Подключение винтовые зажимы
2
16 мм
Монтаж на DIN-рейку 35 мм
Масса, кг 0,241
Потребляемая мощность, Вт 6,4

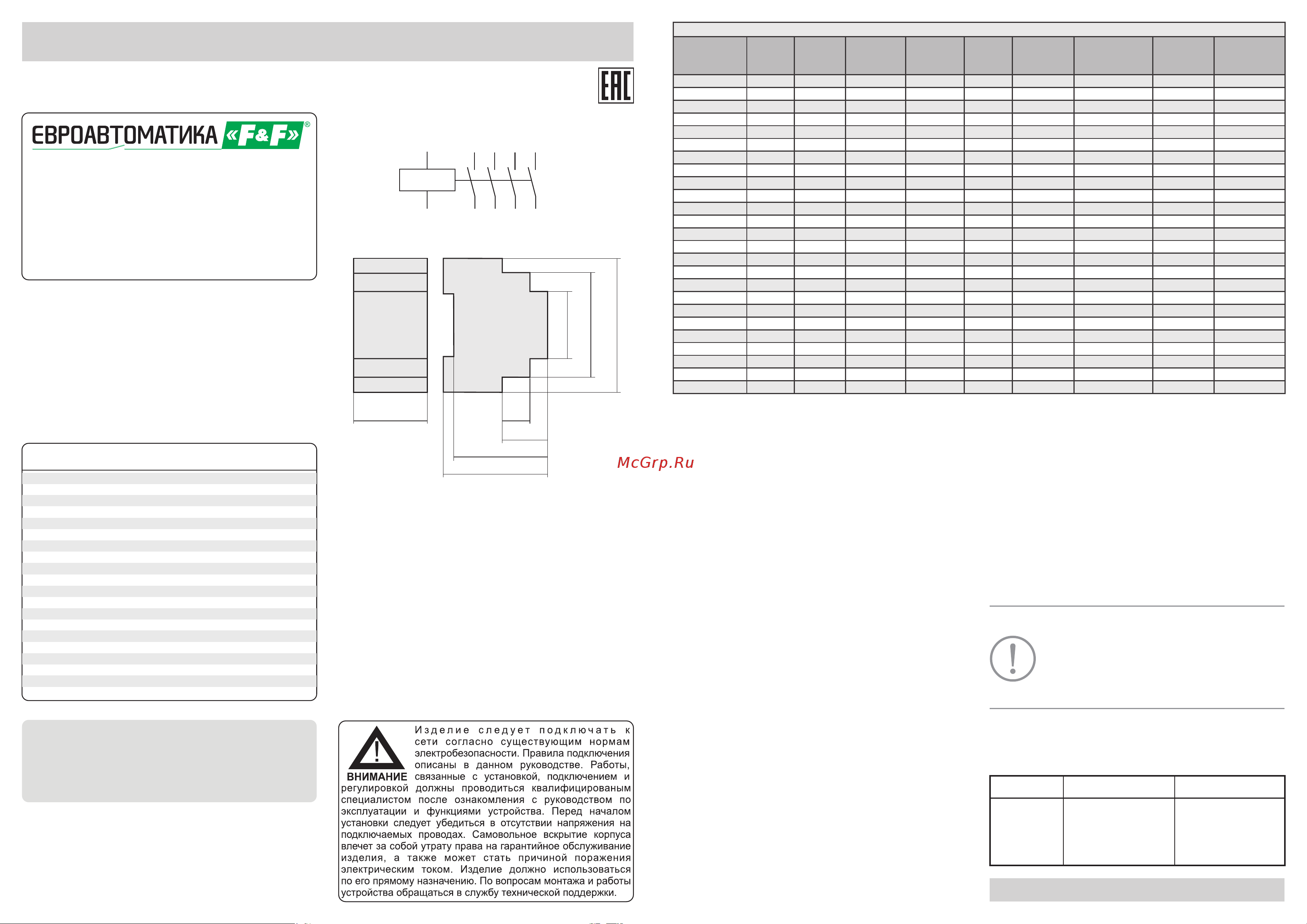

Схема подключения
Размеры корпуса
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Обслуживание
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
A1
230V AC
A2 2 4 6 8
1 3 5 7
52
65
60
37
20
45
67
81
АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
Макс.
коммутир.
ток, А
Мощность
нагрузки АС-1
230 В, кВт
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
(ШхВхГ), мм
Габариты
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24 AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
-изделия, имеющие повреждения голографической наклейки.
- изделия, предъявленные без паспорта предприятия;
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
- изделия, бывшие в негарантийном ремонте;
Изделие, имеющее внешние механические поврежд ения,
эксплуатировать запрещено.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Требование безопасности
И з д е л и е д о л ж н о ус т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
В гарантийный ремонт не принимаются:
При подкл ючении изделия н ео бход имо следовать схеме
подключения.
Условия эксплуатации
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
-изделия, имеющие повреждения механического характера;
Гарантийные обязательства
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Срок службы – 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Условия транспортировки и хранения
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Свидетельство о приемке
Контактор электромагнитный ST40-40 изготовлен и принят в
со ответс твии с треб ованиям и дей ству ющей технич еск ой
документации и признан годным для эксплуатации.
В соот ветствии с законом о б использован но м
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
