Daikin RS60BVMB [10/20] Габаритные и установочные чертежи
![Daikin RS60BVMB [10/20] Габаритные и установочные чертежи](/views2/1773508/page10/bga.png)
4
• Наружные блоки сплитсистем • R410A • RN20,25,35CVMB • RS50,60BVMB
• Серия SPLIT – Sky Air • Наружные блоки
10

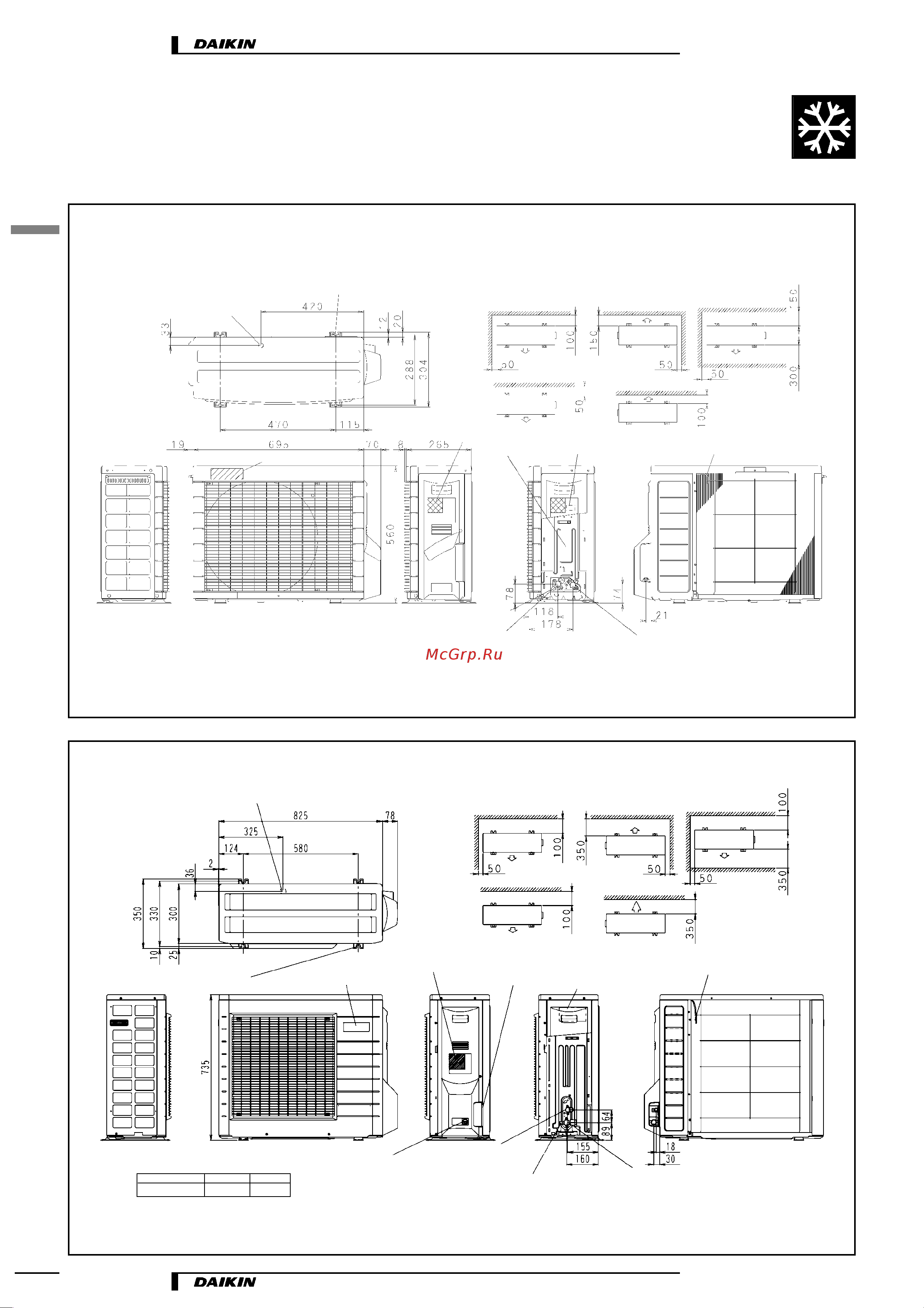

4 Габаритные и установочные чертежи
RN20,25,35C
RS50,60B
3D042721A
3D034257B
Выход дренажа
(для присоединения шланга ВД 15,9)
4 отв. под анкерные болты (М8 или М10)
Термистор наружного воздуха
Клеммная колодка с
клеммой заземления
Подвод
электропитания
Минимальное пространство для обдува
воздухом
Сервисный порт
Запорный вентиль в контуре газообразного хладагента
(теплоизолированная медная трубка ∅B)
При снятой крышке
запорного вентиля
Запорный вентиль в контуре жидкого хладагента
(теплоизолированная медная трубка ∅A)
Высота стены на стороне выхода
воздуха = не более 1200
Шильдик
Табличка производителя
Выход дренажа
(для присоединения шланга ВД 15,9)
4 отв. под анкерные болты (М8 или М10)
Термистор наружного воздуха
Клеммная колодка с
клеммой заземления
Подвод
электропитания
Минимальное пространство для обдува
воздухом
Сервисный порт
Запорный вентиль в контуре
жидкого хладагента
(теплоизолированная
медная трубка ∅A)
При снятой крышке
запорного вентиля
Запорный вентиль в контуре газообразного
хладагента (теплоизолированная медная трубка ∅B)
Высота стены на стороне выхода
воздуха = не более 1200
Шильдик
Табличка производителя
Модель A B
RS50, RS60 6,4 12,7
единица измерения (мм)
Осушка
единица измерения (мм)
Табличка с указаниями
(по хладагенту)
