Евроавтоматика PK-3P-48 Инструкция по эксплуатации онлайн

Евроавтоматика PK-3P-48 Инструкция по эксплуатации онлайн
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
џ 230, 110 V AC;
џ 12, 24, 48 V AC/DC.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-3P со
следующими напряжениями питания:
Реле электромагнитное PK-3P-48
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле электромагнитное PK-3P-48 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Назначение
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
Реле электромагнитное........................................................ 1 шт.
Ре л е эл е к т р о м а г н и т н о е P K - 3 P - 4 8 в ы п о л н е н о в
одномодульном корпусе для крепления на DIN-рейку 35 мм.
На передней панели имеется индикатор (светодиод)
питания/смены положения контактов исполнительно реле.

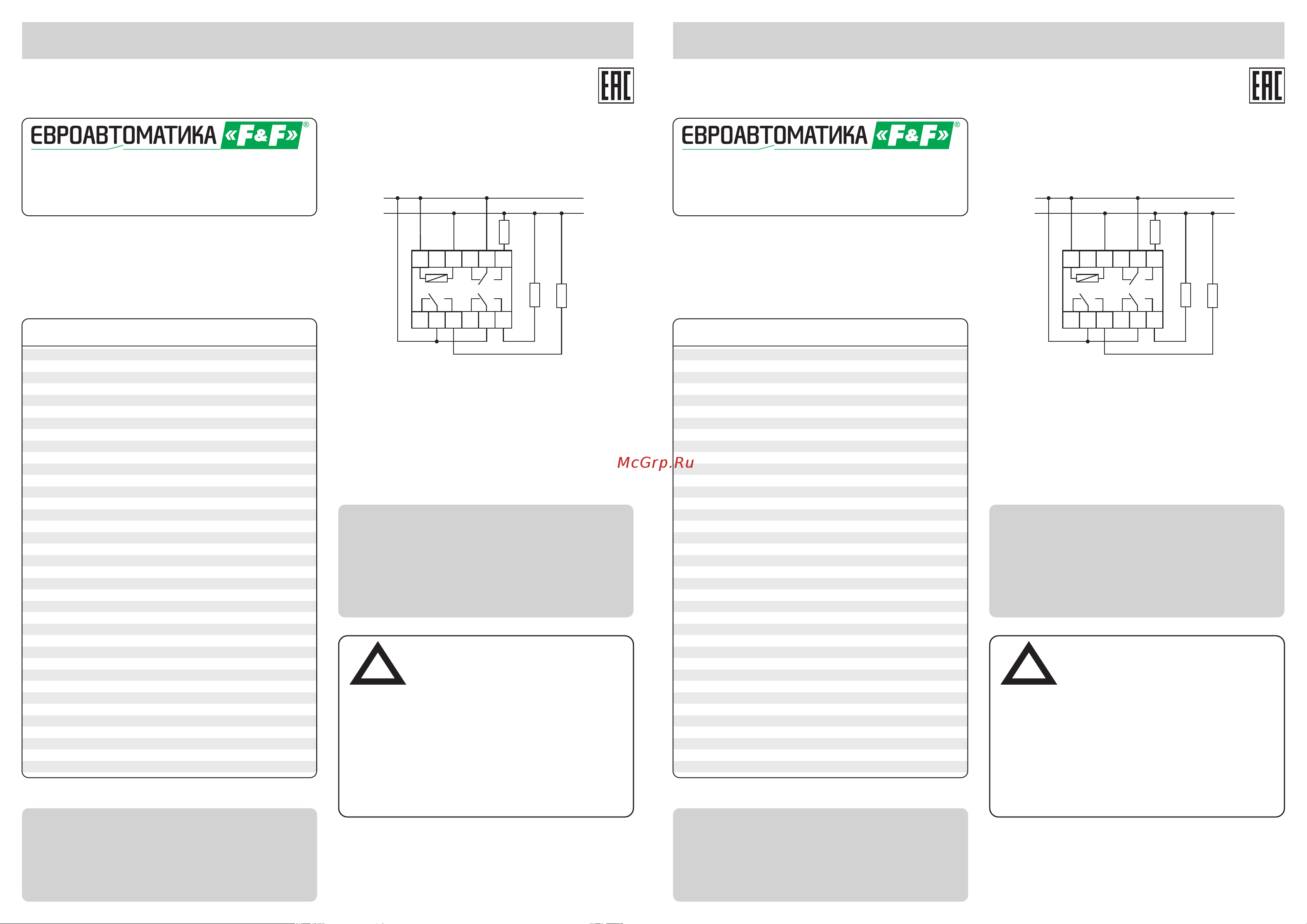

Схема подключения
Подключение
1. Отключить питание.
4. Включить питание.
2. Провод фазы/плюс (L/+) подключить к зажимам 1, 5, 8 и 11,
провод нуля/минус (N/-) к зажиму 3.
3. Нагрузку Rн1 подключить между нулевым/минусовым
проводом и зажимом 12, нагрузку Rн2 подключить между
нулевым/минусовым проводом и зажимом 9, нагрузку 3
подключить между нулевым/минусовым проводом и
зажимом 6.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Напряжение отпускания 0,7Uн
- контакт-контакт 1,0
- хранения -50...+50
Степень загрязнения среды 2
2
Подключение винтовые зажимы, 2,5 мм
Дополнительные данные:
Данные катушки:
Данные контактов:
- при номинальной нагрузке 600
питания (Uн), В 48 AC/DC +10/-15%
Время срабатывания/возврата, не более, мс 40 / 20
- без нагрузки 18 000
Номинальное напряжение контактов, В 250 AC
Количество контактов 3
Номинальное напряжение изоляции, В 400 AC
Потребляемый ток, не более, мА 30
- контакт-катушка 2,5
Тип контактов NO/NC
Номинальное напряжение
Номинальный коммутируемый ток, А 8 AC-1
Частота питающей сети, Гц 50
Напряжение пробоя, кВ:
Максимальная частота коммутации, цикл/час:
Температура окружающей среды, ºC:
6
Механический ресурс, циклы > 3х10
- работы -25...+50
Индикация 1 светодиод
Категория перенапряжения III
Момент зажатия (затяжки), Нм 0,4
Тип корпуса 1S
Монтаж на DIN-рейке 35 мм
Артикул EA06.001.022
Степень защиты корпуса IP20
Габариты (ШхВхГ), мм 18x90x65
Код ETIM EC001437
~/+
~/–
1
2
3
4
5
6
7
8
9
10
11
12
Rн1
Rн3
Rн2
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е рат у р ах) , д ля иск люче н ия пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-3P со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 48 V AC/DC.
Реле электромагнитное PK-3P-48
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Назначение
Реле электромагнитное PK-3P-48 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
Реле электромагнитное........................................................ 1 шт.
Комплект поставки
Схема подключения
Ре л е эл е к т р о м а г н и т н о е P K - 3 P - 4 8 в ы п о л н е н о в
одномодульном корпусе для крепления на DIN-рейку 35 мм.
На передней панели имеется индикатор (светодиод)
питания/смены положения контактов исполнительно реле.
Подключение
2. Провод фазы/плюс (L/+) подключить к зажимам 1, 5, 8 и 11,
провод нуля/минус (N/-) к зажиму 3.
3. Нагрузку Rн1 подключить между нулевым/минусовым
проводом и зажимом 12, нагрузку Rн2 подключить между
нулевым/минусовым проводом и зажимом 9, нагрузку 3
подключить между нулевым/минусовым проводом и
зажимом 6.
4. Включить питание.
1. Отключить питание.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Дополнительные данные:
Номинальный коммутируемый ток, А 8 AC-1
питания (Uн), В 48 AC/DC +10/-15%
Потребляемый ток, не более, мА 30
Код ETIM EC001437
Индикация 1 светодиод
Степень защиты корпуса IP20
Напряжение отпускания 0,7Uн
Температура окружающей среды, ºC:
- контакт-катушка 2,5
Данные контактов:
Время срабатывания/возврата, не более, мс 40 / 20
Номинальное напряжение контактов, В 250 AC
- работы -25...+50
Номинальное напряжение
Количество контактов 3
Данные катушки:
Тип контактов NO/NC
Частота питающей сети, Гц 50
6
Механический ресурс, циклы > 3х10
Максимальная частота коммутации, цикл/час:
- при номинальной нагрузке 600
- без нагрузки 18 000
- хранения -50...+50
Степень загрязнения среды 2
- контакт-контакт 1,0
Категория перенапряжения III
2
Подключение винтовые зажимы, 2,5 мм
Момент зажатия (затяжки), Нм 0,4
Номинальное напряжение изоляции, В 400 AC
Тип корпуса 1S
Габариты (ШхВхГ), мм 18x90x65
Монтаж на DIN-рейке 35 мм
Напряжение пробоя, кВ:
Артикул EA06.001.022
~/+
~/–
1
2
3
4
5
6
7
8
9
10
11
12
Rн1
Rн3
Rн2
