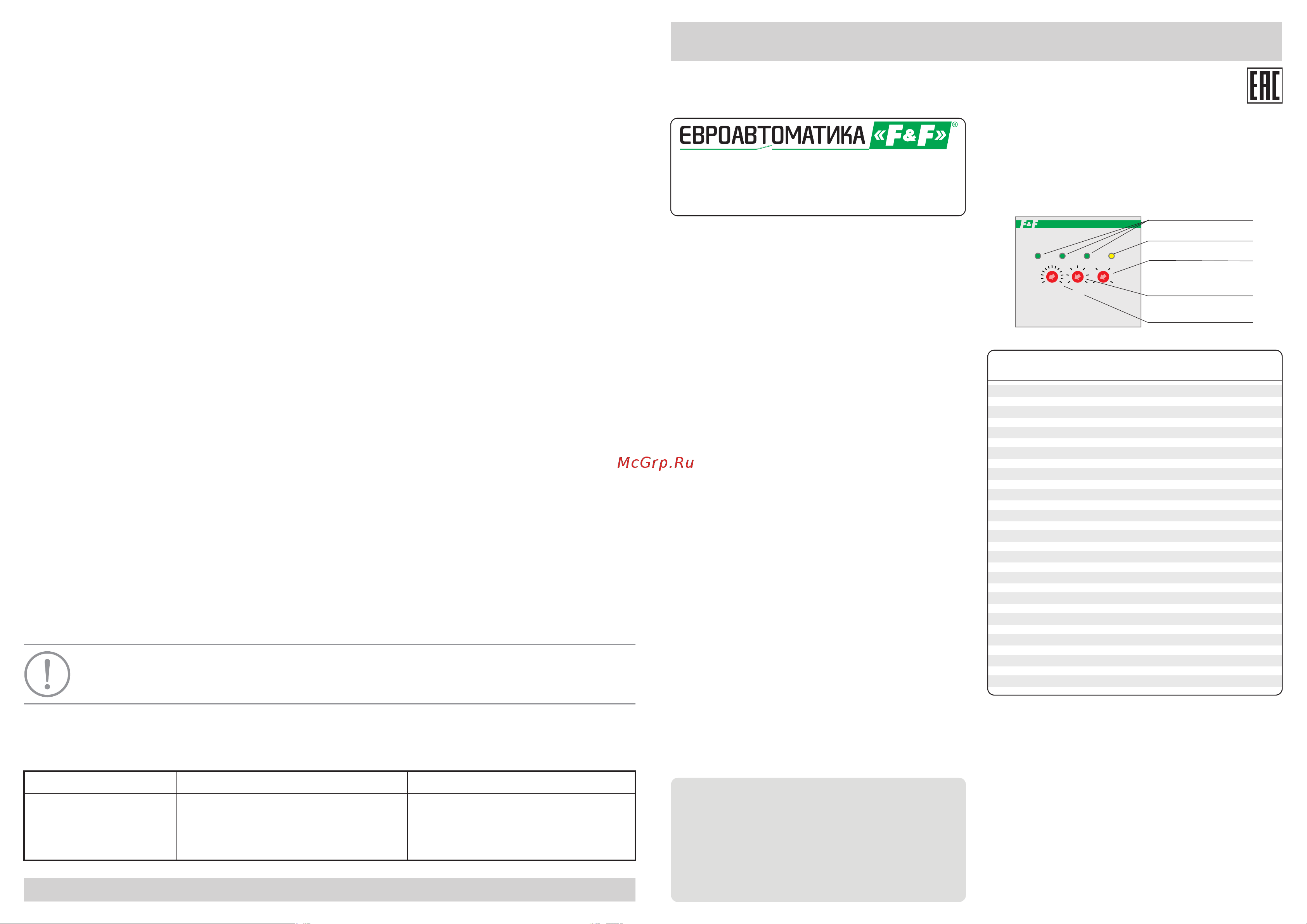

Переключатель фаз автоматический
Руководство по эксплуатации
Панель управления
Переключатель фаз автоматический PF-451 выполнен в 3-
х модульном корпусе для крепления на DIN-рейку 35мм. На
передней панели находятся индикаторы фаз, индикатор
ава рии, регуля торы верхне го и н ижне го порога
напряжения, а также регулятор задержки отключения по
нижнему порогу напряжения.
ТУ BY 590618749.027-2017
PF-451
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Свидетельство о приемке
Переключатель фаз автоматический PF-451 изготовлен и принят в соответствии с требованиями ТУ BY 590618749.027-
2017, действующей технической документации и признано годным для эксплуатации.
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Не выбрасывать данное устройство вместе с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Переключатель фаз питается от 3-х фазной сети, и на
выходе устройства будет присутствовать одна из фаз,
параметры которой удовлетворяют требованиям, как
только напряжение на ней выйдет за допустимые
пределы – к выходу устройства будет подключена, иная
исправная фаза (если таковая имеется).
1. Перемычка между зажимом 5 и нейтралью –
отсутствует. Режим работы с приоритетной фазой L1, т.е.
если напряжение в ней находится в допустимых пределах,
то питание будет производиться от нее.
Индикатор состояния фаз:
Назначение
Переключатель фаз автоматический PF-451 предназначен
для резервного питания однофазных потребителей от 3-х
фазного ввода, выбора исправной фазы и питания
нагрузки от нее.
Принцип работы
Приоритетной является фаза L1, т.е. если напряжение в
ней находится в допустимых пределах, то питание будет
производиться от нее.
Режимы работы
2. Перемычка между зажимом 5 и нейтралью –
установлена. Режим работы без приоритета, т.е. нагрузка
будет подключена к произвольной фазе пока ее параметры
в норме, в случае возникновения аварийной ситуации в
данной фазе будет произведено переключение на фазу со
стабильными параметрами.
Индикация режимов работы
- кратковременно гаснет – фаза в норме, отсчет времени
восстановления;
- кратковременно вспыхивает – фаза в норме, не
используется;
- светит – ни одна фаза не соответствует требованиям,
выходы отключены.
- мигает с частотой 4 раза в секунду – превышение
напряжения в фазе.
Индикатор аварии:
- погашен – фаза отсутствует, понижение напряжения;
- светит - фаза используется;
Комплект поставки
Руководство по эксплуатации........................................ 1 шт.
Упаковка.......................................................................... 1 шт.
Переключатель фаз........................................................ 1 шт.
Напряжение питания, В/Гц
Макс. допустимое фазное напряжения, В
Максимальнай коммутируемый ток, А
Максимальный ток катушки контактора, А
Максимальная мощность нагрузки
Индикация
Порог переключения, В
-нижний
-верхний
Задержка отключения, с
-по нижнему порогу, регулируемая*
-по верхнему порогу**
Время переключения, с
Время восстановления
Гистерезис, В
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение (винтовые зажимы)
Тип корпуса
Масса, г
Монтаж
Момент затяжки винтового соединения, Нм
Код ETIM
Артикул
3x400/230+N / 50
400
16 AС-1 / 250 В
3 AC-15
см. табл. 1
2 светодиода
150...210
240...270
1...15
0,3
0,3
10
5
1,5
-25...+50
IР20
5
>10
2
III
52х90х65
2,5 мм²
3S
152
на DIN-рейке 35 мм
0,5
EС001438
EA04.005.003
Технические характеристики
Драгоценные металлы отсутствуют!
ВНИМАНИЕ!
В изделии предусмотрена варисторная защита от высоковольтных
импульсных перенапряжений (удаленные грозовые разряды,
помехи возникающие при коммутации электрооборудования).
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
* в случаях понижения напряжения ниже 100 В реле отключается за
время 0,3 с.
** в случаях превышения напряжения свыше 300 В реле отключается
за время 0,1 с.
Индикаторы
состояния фаз
Индикатор аварии
Задержка отключения
по нижнему порогу
отключения
PF-451
Umin (V)
Umax (V)
T(s)
L1
L2
L3
AL
150
160
170
180
190
210
240
250
260
270
1
5
10
15
Регулятор нижнего
порога напряжения
Регулятор верхнего
порога напряжения
