Инструкция по эксплуатации Страница: 1

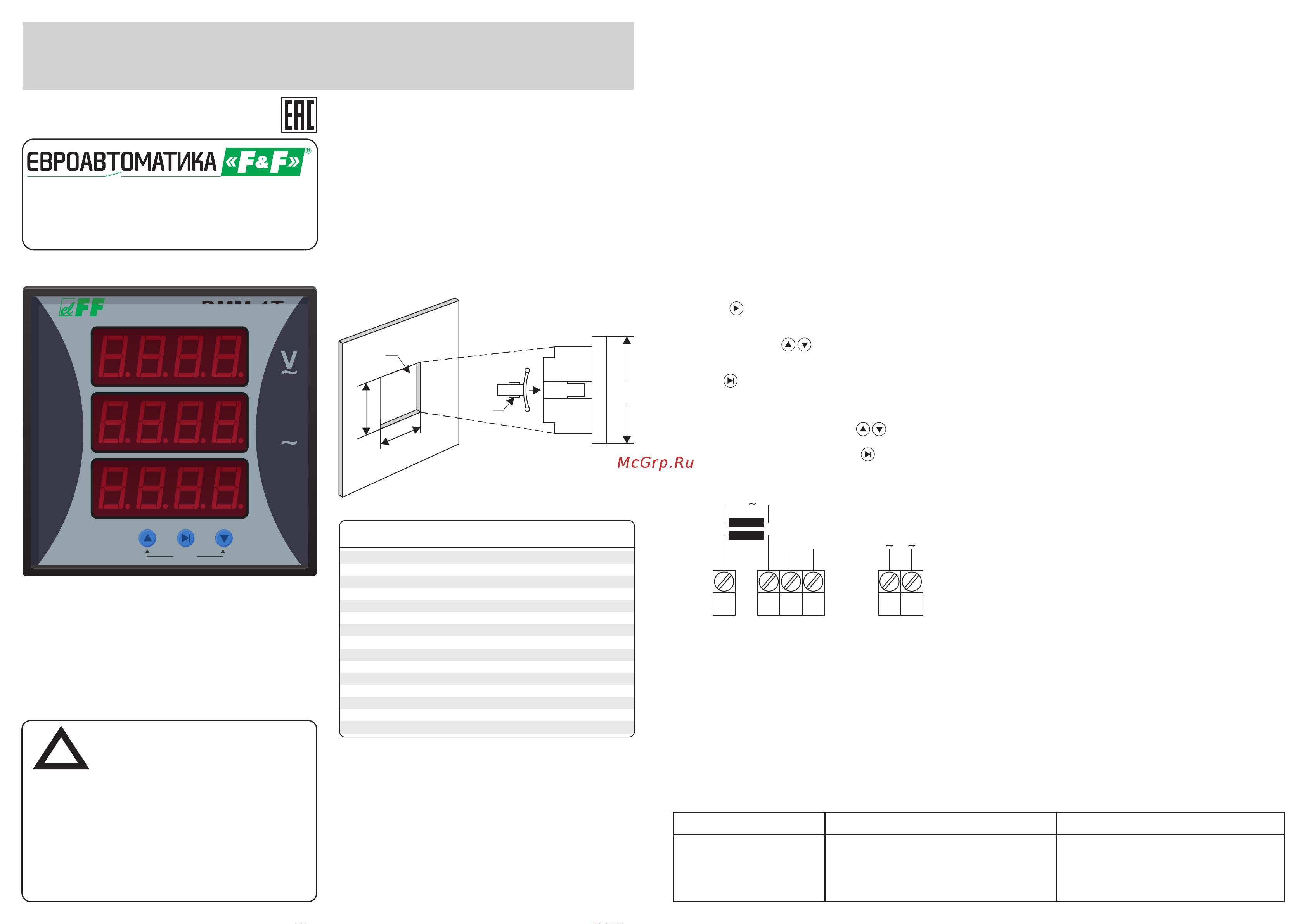

Евроавтоматика DMM-4T Инструкция по эксплуатации онлайн

Назначение

Цифровой ук азатель DMМ-1T используется для

мониторинга параметров однофазной сети.

Функции

- прямое измерение значения тока в диапазоне 0…5 А;

- и з м е р е н и я с и с п о л ь з о в а н и е м с т а н д а р т н ы х

трансформаторов тока;

- масштабирование индикатора до соответствующих

значений трансформатора с помощью трех кнопок;

- измерение фазного напряжения;

- измерение фазной частоты.

Принцип работы

Указатель показывает текущую фазную нагрузку, фазное

напряжение и частоту.

Монтаж

DMM-1T

Цифровой указатель

параметров сети

Лицевая панель

Изделие следует подключать к однофазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Комплект поставки

Указатель параметров сети..................................................1

Руководство по эксплуатации..............................................1

Упаковка............................................................................1

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в

случае его хранения или транспортировки при низких

температурах), для исключения повреждений,

вызванных конденсацией влаги, необходимо

выдержать изделие в теплом помещении не менее 2-х

часов.

Условия реализации и утилизации

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Штамп ОТК

Дата продажиДата выпуска

Руководство по эксплуатации

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

92 мм

Монтажное

отверстие

Зажим

96 мм

Технические характеристики

Напряжение питания, В 230 AC

Диапазон питающих напряжений, В 150...240 AC

Максимальный ток прямого измерения, А 5

Возможный тип трансформатора тока 1…9000/5

Погрешность измерения, % 1

Диапазон измеряемой частоты, Гц 10...100

Индикатор 4-х разрядный, LED

Потребляемая мощность, Вт 3

Степень загрязнения среды 2

Категория напряжения III

Диапазон рабочих температур, °С -5...+50

Габариты (ШхВхГ), мм 96х96х92

Размер монтажного отверстия (ШхВ), мм 92х92

Степень защиты IP20



Подключение винтовые зажимы 1,5 мм

DMM-1T

Set

Clear

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым

ви д ом за к ры т о го т ра н сп о рт а , обе с печ ива ю щи м

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

-50 °С до +50 °С и относительной влажности не более 80 %

при температуре +25 °С.

Требование безопасности

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации. Перед установкой необходимо убедиться

в отсутствии внешних повреждений устройства. Изделие,

име ю щ е е в нешн и е м ех а н иче с к ие пов р е ж дени я ,

эксплуатировать запрещается. Не устанавливайте реле

без защиты в местах, где возможно попадание воды или

солнечных лучей. Изделие должно устанавливаться и

обслуживаться квалифицированным персоналом. При

подключении изделия необходимо следовать схеме

подключения.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи. Срок службы – 10 лет. При отсутствии даты

прод а ж и гарант и й н ы й с р о к и счи с л я етс я с даты

изготовления. СООО «Евроавтоматика ФиФ» гарантирует

ремонт или замену вышедшего из строя изделия при

со бл юд е н ии п рави л э к сплуатации и от с у тствии

механических повреждений.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

изделия, бывшие в негарантийном ремонте;

- изделия, имеющие повреждения механического

характера;

- изделия, имеющие повреждения голографической

наклейки.

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения в изделия без

уведомления потребителя с целью улучшения их качества

и не влияющие на технические характеристики и работу

изделия.

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей». При

обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я

п р о и з в о д и т е л е м и з д е л и я . П о с л е г а р а н т и й н о е

обслуживание изделия выполняется производителем по

действующим тарифам. Перед отправкой на ремонт

изделие должно быть упаковано в заводскую или другую

упаковку, исключающую механические повреждения.

Свидетельство о приемке

Изделие изготовлено и принято в соответствии с

требованиями действующей технической документации и

признано годным для эксплуатации.

Подключение

1. Отключить питание.

2. Снять боковые держатели, удерживающие индикатор.

3. Поместить индикатор в монтажное отверстие.

4. Установить крепежные кронштейны и подтолкнуть их к

стене, в которой монтируется индикатор.

5. П од к л ю ч и т ь и с т о ч н и к п и т а н и я и н д и к ат ор а в

соответствии с маркировкой к клеммам 1 и 2.

6. П о д к л ю ч и т ь к о н т р о л и р у е м о е н а п р я ж е н и е

непосредственно к клеммам 3-4 согласно с маркировкой.

7. Пропустить цепь нагрузки через измерительные клеммы

5-6 в соответствии с указанием:

- для тока <5 A непосредственно на клеммы индикатора;

- для тока >5 А, необходимого через измерительный

трансформатор тока с номинальным током вторичной

обмотки 5А.

8. Использовать кнопки, чтобы установить значение

первичного тока используемого трансформатора тока,

чтобы индикатор показывал фактическое значение токов,

протекающих в измерительной системе.

Установка текущего первичного

значения трансформатора

Нажмите >2 секунд. Указатель на индикаторе

напряжения (верхний) отобразит значение 600,0

(шестьсот), если отобразится другое значение требуется

использовать кнопки для установки значения 600,0.

В противном случае индикатор напряжения будет

отображать неточное значение напряжения. Снова

нажмите .Указатель перейдет в режим настройки

первичного тока трансформатора (средний индикатор). В

памяти указателя имеются значения первичных токов

стандартных версий трансформаторов тока в диапазоне

1 ÷ 9000 А. Используйте кнопки для выбора

п е р в и ч н о г о з н а ч е н и я т о к а п о д к л ю ч е н н о г о

трансформатора. Нажмите кнопку , чтобы принять

настройки.

Схема подключения

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25 до +50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000 м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Драгоценные металлы отсутствуют

6 5 4 3

L 230V AC

0÷5A

2 1
