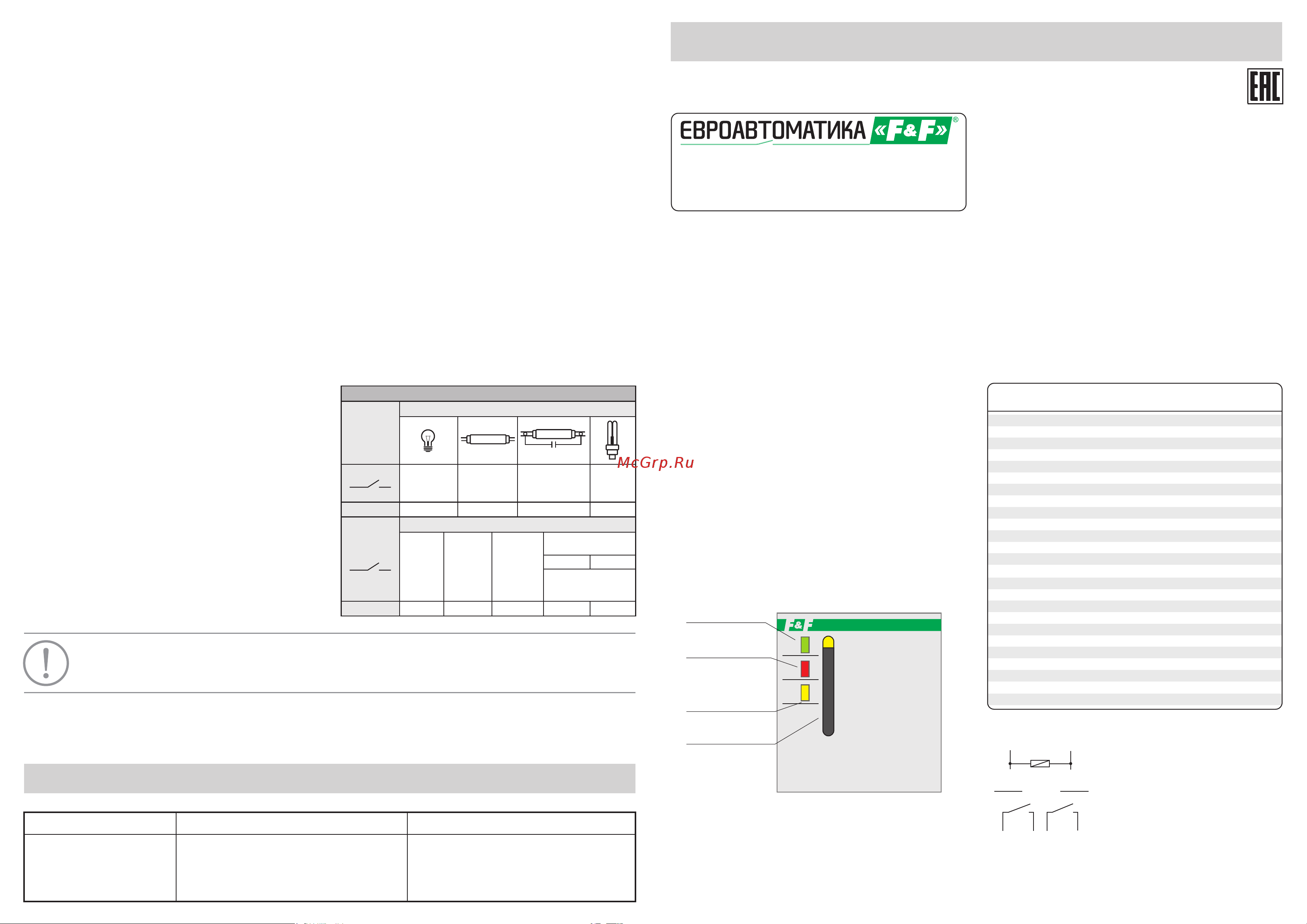

Назначение
Реле работает в сети мобильной связи GSM 900/1800 МГц
любого оператора. Для передачи и приёма сообщений по
каналу GSM в реле должна быть установлена активная
SIM-карта, с отключенной функцией контроля ПИН-кода.
Реле имеет два входа управления и два релейных выхода,
к которым подключаются исполнительные устройства.
Передача управляющих команд и сигналов об их
исполнении о существляется посредством S M S .
Конфигурация работы входов и выходов задаётся с
помощью SMS.
Панель управления
Реле дистанционного управления серии SIMply MAX P01
1 2 V с о с т о и т и з д в у х н ез а в и с и м ы х к а н а л о в и
предназначено для управления (включения и отключения)
с помощью SMS удалёнными объектами, электрическими
установками, а так же для дистанционного контроля
состояния и оповещения в виде SMS об аварийной
ситуации с использованием дополнительных датчиков с
сухим контактом, например реле контроля уровня,
датчиков загазованности, движения, температуры и др.
Для этого реле SIMply MAXP01 имеет встроенный GSM-
коммуникатор. Позволяет просто управлять выходами и
контролировать состояние устройств, подключенных к
входам реле. Входы не связаны напрямую с выходами и
соответственно не могут ими управлять, такой режим
работы непредусмотрен конструкцией реле.
Принцип работы
SIMply MAX P01 12V
Реле дистанционного
управления GSM серии
Комплект поставки
GSM-антенна.................................................................. 1 шт.
Упаковка.......................................................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Реле дистанционного управления................................ 1 шт.
- возможность установки пароля;
- 2 входа, управляемых напряжением питания реле (8...16
В DС);
Функции
- запрос о состоянии входов и выходов;
- функция автоматического возврата состояния выходов
при возобновлении питания;
- сообщения SMS на один номер телефона для каждого
входа, на пять номеров телефонов (для версий 1.11 и
выше);
- изменение названий входов и выходов;
- отсутствие блокировки simlock.
- срабатывание входа при появлении и снятии сигнала на
входе;
- 2 релейных управляемых выхода ВКЛ/ВЫКЛ (8А 250В АС-1);
- управление выходами по времени, включить выход на
время (1с - 600 мин.);
- функция автоматических ответов о выполнении команд;
- режим администратора, возможность возврата к
заводским параметрам с телефона администратора (для
версий 1.11 и выше);
7-8 – выход №1 (изолированный
контакт);
9-10 – выход №2 (изолированный
контакт);
11-12 – питание реле 10...16 В DС.
5 – вход № 1;
6 – вход № 2;
Описание входов / выходов
OUT2
IN1
IN2
OUT1
11 12
+
+
5
6
7
8
9
10
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Напряжение питания, В
Входы:
- количество
- управляющий сигнал
Выходы:
- количество
- контакт
- номинальное напряжение, В
- максимальный коммутируемый ток, А
Порты:
Потребляемая мощность
- в дежурном режиме, Вт
- в режиме связи GSM, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г (с антенной)
Монтаж
Код ETIM
Артикул
10...16 DC
2
8...16 DC
2
2NO
230 АС
8
SIM
1,3
3
-10...+50
IР20
5
>10
2
III
52х90х65
винтовые зажимы 2,5 мм²
3S
с антенной 193
на DIN-рейке 35 мм
EC000678
EA15.001.006
Технические характеристики
SIMply MAX P01
индикация
питания
индикация
состояние
СИМ-карты
индикация наличия
GSM сигнала
слот для установки
СИМ-карты
POW
STAT
GSM
Свидетельство о приемке
Реле SIMply MAX P01 12V изготовлено и принято в соответствии с требованиями действующей технической документации
и признано годным для эксплуатации.
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Не выбрасывать данное устройство вместе с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Требование безопасности
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
При подключении реле необходимо следовать схеме
подключения.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Обслуживание
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Срок службы – 10 лет.
Условия эксплуатации
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
Гарантийные обязательства
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
В гарантийный ремонт не принимаются:
Транспортировка изделия может осуществляться любым
вид ом закрыто го тра нспорта , обе спечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25 °С.
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,18А
325VA
1000W 500W 325W
250W
0,45kW
8A
8A
8А
2000VA
Таблица 1
