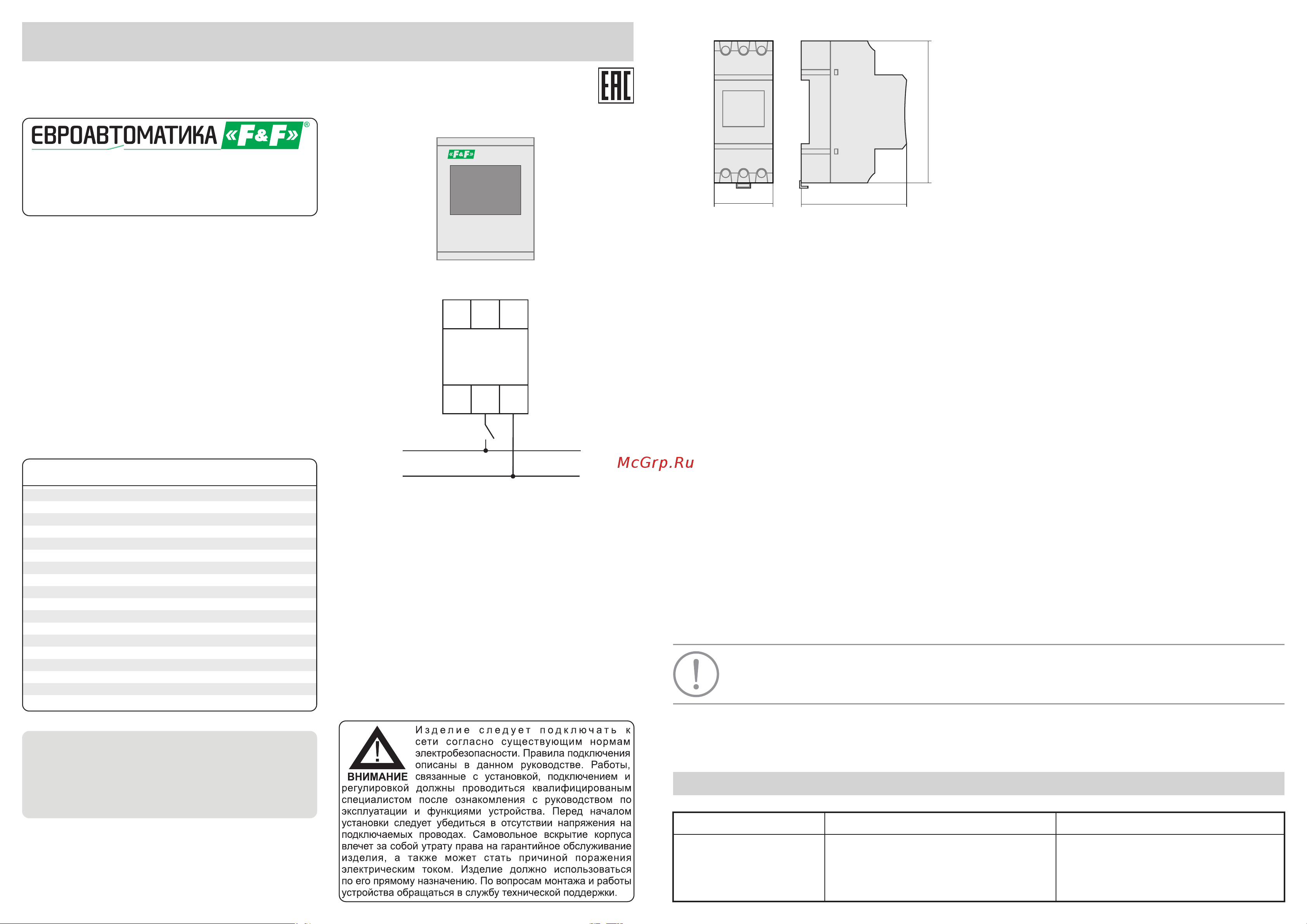

Назначение
После достижения максимального значения счетчика
подсчет начинается заново.
Принцип работы
Счетчик CLG-04 является однонаправленным счетчиком,
т.е. позволяет произвести подсчет времени в диапазоне от
0 до 999999,59 (шесть цифр + 2 после запятой,
означающие минуты).
Подсчет времени происходит, когда на клеммах 5-6
присутствует напряжение 100…240 В AC/DC.
Счётчик времени работы предназначен для подсчёта
к о л и ч е с т в а ч а с о в р а б о т ы в а вт о м ат и ч е с к и х
производственных процессах, либо количества времени
работы приборов, которые с точки зрения требований
безопасности и исправности эксплуатации имеют
ограниченный ресурс.
CLG-04
Счетчик времени работы
Схема подключения
Внешний вид и индикация
Подключение
1. Отключить напряжение.
2. Закрепить устройство на DIN-рейке.
4. Включить напряжение питания.
3. К зажимам 5, 6 подключить напряжение, являющееся
счетным сигналом согласно приведенной схемы
подключения.
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Напряжение питания, В
Срок службы батареи, лет
Напряжение счетного входа, В
Отображаемые значения
Индикатор
Погрешность счета
Степень загрязнения среды
Категория перенапряжения
Рабочая температура, °С
Степень защиты
Габариты (ШхВхГ), мм
Тип корпуса
Монтаж
Момент затяжки винтового соединения, Нм
Масса, кг
Код ETIM
Артикул
3 DC
встроенная литиевая батарея
5
100...240 AC/DC
0...999999,59
8 знаков/h=5 мм
1 мин.
2
III
-10...+40
IP20
35x90x65
2S
на DIN-рейке 35 мм
0,4
EС001641
EA16.002.004
Комплект поставки
Счетчик времени работы CLG-04................................. 1 шт.
Руководство по эксплуатации........................................ 1 шт.
Упаковка.......................................................................... 1 шт.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
1
2 3
4 5 6
L/+
N/-
Hour meter
CLG-04
0. 0.0.0
0. 0.0.0
Транспортировка изделия может осуществляться любым
вид ом з акрытого тр анспо рта, о бесп еч ивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25 °С.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
- изделия, бывшие в негарантийном ремонте;
При подключении реле необходимо следовать схеме
подключения.
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Срок службы – 10 лет.
-изделия, имеющие повреждения механического
характера;
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения голографической
наклейки;
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Гарантийные обязательства
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
- изделия, предъявленные без паспорта предприятия;
Размеры корпуса
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Счетчик импульсов изготовлен и принят в соответствии с требованиями действующей технической документации и
признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
35 65
90
