HIDEN UPS
UDC9201-UDC9203
1-3 kva

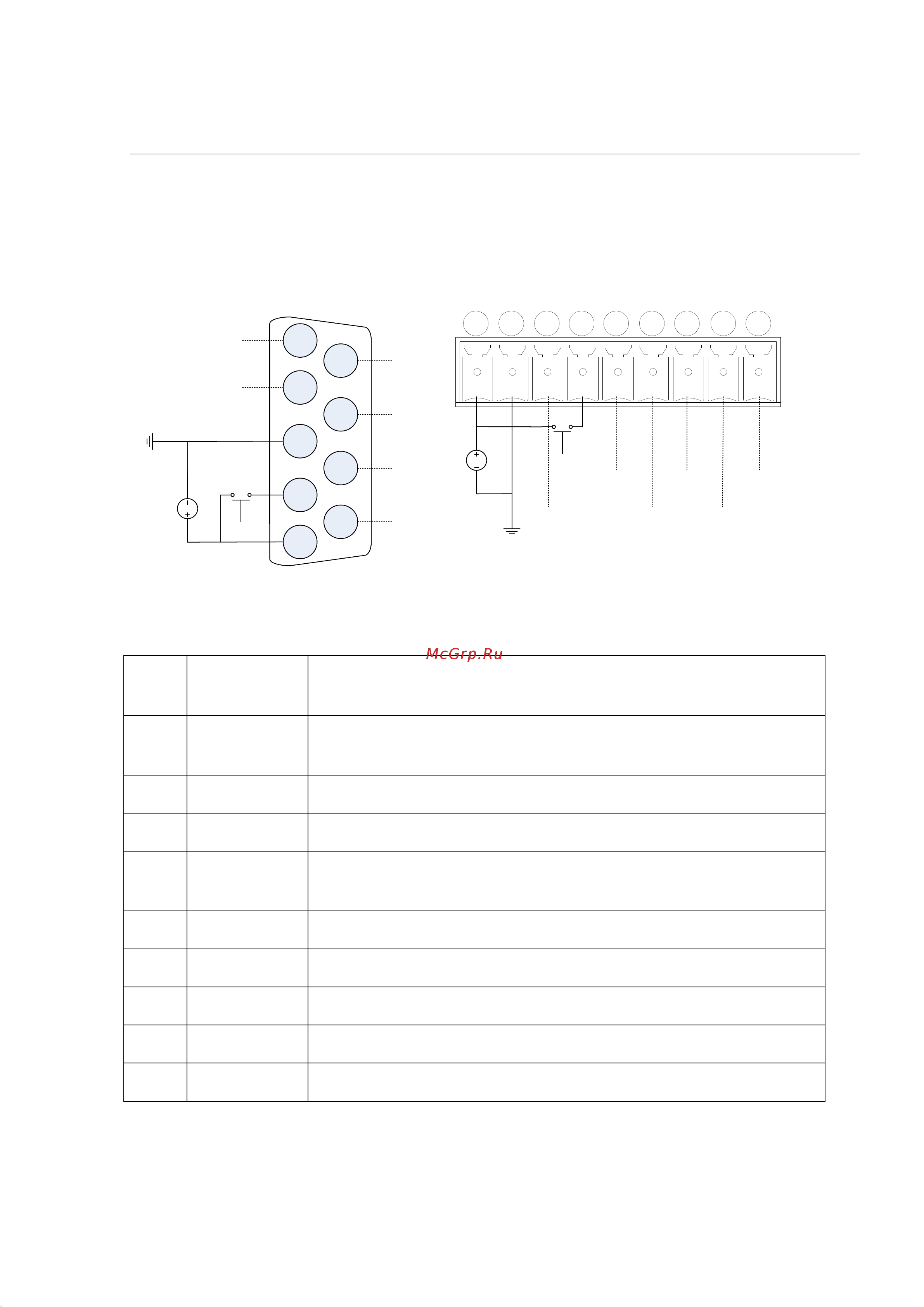

Приложение 1 Сухие контакты
Существует два типа сухого контакта для опции: DB9, клемная колодка.
Максимальный выходной ток для сухого контакта равен 1A.
Bypass mode
1
6
2
3
4
5
9
8
7
Battery low
UPS is on
Utility fail
UPS fail
General alarm
Remote
shutdown
GND
2
6 1
7
84935
VCC
12~24VDC
b. Phoenix port
Remote
shutdown
UPS failGeneral alarm
Bypass modeBattery low
UPS is on
Utility fail
VCC
12~24VDC
a. DB9 port
GND
Pin
NO.
Function
Description
1
UPS fail
Pin1 to pin5 is NO（Normally Open） if something is failure in UPS. If not,
NC（Normally Close）
2
General alarm
Pin2 to pin5 is NO if something is abnormal. If not, NC
3
GND
External power supply GND
4
Remote
shutdown
UPS shutdowns rectifier and inverter if utility is normal. UPS shutdowns
completely if in battery mode. Close switch to activate.
5
Power supply
External power supply.12VDC~24VDC, Common connection.
6
Bypass mode
Pin6 to pin5 is NC if UPS works in bypass mode. If not, NO.
7
Battery low
Pin7 to pin5 is NO if battery voltage is low. If not, NC.
8
Normal mode
Pin8 to pin5 is NC if UPS works in normal mode. If not, NO.
9
Utility fail
Pin9 to pin5 is NO if utility is failure. If not, NC.
