Инструкция по монтажу
3
FCQ35~140C8VEB + FCQH71~140D8VEB
Кондиционеры типа «сплит-система»
4PW56201-1
2 Высота потолков
Данный внутренний блок рассчитан на высоту потолков до
3,5 м (для блоков моделей FCQH100~140: 4,2 м). При этом с
пульта дистанционного управления необходимо задать
определенные параметры работы системы, если высота
потолка превышает 2,7 м (для блоков моделей
FCQH100~140: 3,2 м).
Во избежание случайных соприкосновений с блоком его
рекомендуется устанавливать на высоте не менее 2,5 м.
См. «Настройка на месте» на странице 9, а также
инструкцию по установке декоративной панели.
3 Направления воздушного потока
Выберите такое направление воздушного потока, которое
наиболее соответствует конфигурации помещения и месту
установки блока. (Чтобы воздушный поток имел два или
три направления, необходимо задать определенные пара-
метры с пульта дистанционного управления и закрыть
ненужные выпускные окна.) См. инструкцию по монтажу
дополнительного комплекта блокирующих пластин и
раздел «Настройка на месте» на странице 9. (Смотрите
рисунок 1) ( : направление воздушного потока)
4 Для подвески применяйте специальные монтажные болты.
Убедитесь в том, что потолок достаточно прочен, чтобы
выдержать вес блока. В случае возникновения сомнений
предварительно укрепите потолок.
(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
в каких местах нужно укрепить потолок.)
Размеры свободного места для установки блока указаны на
рисунке 2 ( : направление воздушного потока)
Предварительные операции перед
монтажом

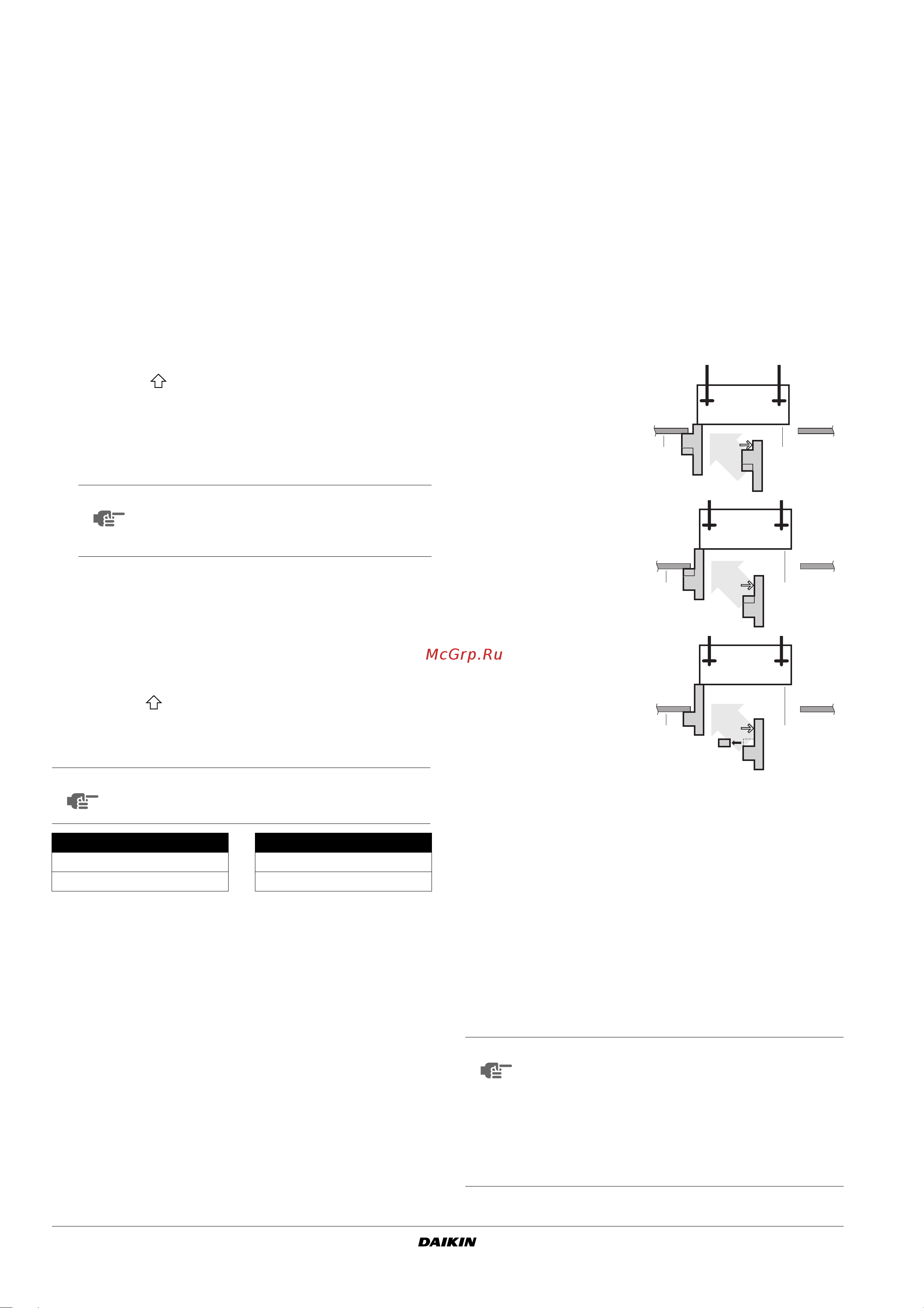

1 Взаимное расположение отверстия в подвесном потолке,
блока и монтажных болтов. (Смотрите рисунок 3)
Для точного вертикального позиционирования блока
используйте прилагаемую к нему монтажную
направляющую.
Ниже указаны размеры отверстия в подвесном потолке
для установки блока. При установке на раме, служащей
для укрепления потолка. (Смотрите рисунок 4)
1 Подача воздуха во всех направлениях
2 Подача воздуха в 4 направлениях
3 Подача воздуха в 3 направлениях
4 Подача воздуха в 2 направлениях
ПРИМЕЧАНИЕ
Направления воздушного потока, показанные
на рисунке 1, приведены исключительно
в качестве примеров возможных направлений
воздушного потока.
1 Подача воздуха
2 Забор воздуха
ПРИМЕЧАНИЕ
В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.
Модель H Модель H
FCQ35~71 ≥214 FCQH71 ≥256
FCQ100~140 ≥256 FCQH100~140 ≥298
1 Трубопровод хладагента
2 Монтажные болты (4 шт.)
3 Подвесная скоба
4 Подвесной потолок
5 Отверстия для монтажных болтов
6 Внутренний блок
7 Отверстие в подвесном потолке
8 Декоративная панель
В случае обычного
монтажа применяйте
короткую сторону
монтажной направляющей
В случае монтажа с
комплектом для забора
свежего воздуха
применяйте длинную
сторону монтажной
направляющей
При монтаже
самоочищающейся
декоративной панели
пользуйтесь длинной
стороной монтажной
направляющей, удалив
отрывной ярлык
1 Нижняя поверхность
потолка
2 Низ блока
1 Внутренние размеры рамы
2 Размеры проема в потолке для установки рамы
3 Рама
4 Материал потолка
5 Размеры отверстия в подвесном потолке
6 Размеры краев рамы, перекрывающих потолочную
панель
ПРИМЕЧАНИЕ
Для установки необходимо свободное место на
потолке размером 910 мм (оно помечено символом
*). Однако чтобы края рамы перекрывали под-
весной потолок на 20 мм, зазор между корпусом
блока и подвесным потолком должен быть не
более 35 мм. Если зазор между корпусом блока и
подвесным потолком превышает 35 мм, устано-
вите дополнительную потолочную панель или
измените конструкцию потолка.
1 2
1 2
1 2
