FCQ35~140C8VEB + FCQH71~140D8VEB
Кондиционеры типа «сплит-система»
4PW56201-1
Инструкция по монтажу
4
2 Проделайте нишу в потолке в нужном месте. (Если
подвесной потолок уже имеется.)
-Размеры отверстия в подвесном потолке указаны на
бумажном шаблоне.
- Сделайте необходимое для установки отверстие
в подвесном потолке. Подведите к блоку трубопроводы
хладагента, дренажный шланг и проводку пульта
дистанционного управления (если пульт беспроводного
типа, последняя операция не требуется). Эти операции
описаны в соответствующих разделах инструкции.
- После изготовления ниши потолочные балки, возможно,
придется укрепить, чтобы исключить прогиб и вибрацию
потолка. Проконсультируйтесь по этому поводу со
строителями.
3 Установите монтажные болты (их размеры W3/8 или M10).
Если необходимо надежно закрепить внутренний блок
(в слабом потолке), устанавливаются анкерные болты.
Если необходимо укрепить новый потолок, применяются
утопленные вставки, анкеры или иные крепежные
элементы, приобретаемые на внутреннем рынке. Перед
выполнением последующих операций отрегулируйте зазор
между блоком и потолком.
Пример установки блока (Смотрите рисунок 5)
Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такое оборудование
удобнее смонтировать перед установкой внутреннего блока.
Если подвесной потолок уже имеется, перед установкой блока
смонтируйте комплект для забора свежего воздуха.
1 Сначала произведите временную установку внутреннего
блока.
- Наденьте подвесную скобу на монтажный болт.
Убедитесь в том, что она надежно закреплена сверху и
снизу с помощью гаек с шайбами.
-Затяните гайки, крепящие скобу (Смотрите рисунок 6)
2 Закрепите бумажный шаблон для монтажа. (Только для
новых потолков.)
- На шаблоне указано положение отверстий для
крепления блока. Проконсультируйтесь по этому поводу
со строителями.
- Центр отверстия в подвесном потолке указан на
бумажном шаблоне для монтажа. Центр блока указан на
корпусе блока.
- После распаковки шаблона прикрепите его с помощью
прилагаемых винтов к блоку, как показано на рисунке 8.
3 Добейтесь правильного положения блока.
(См. «Предварительные операции перед монтажом» на
странице 3.)
4 Проверьте горизонтальность установки блока.
- Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня. Если блок будет наклонен в сторону, противо-
положную направлению стекания конденсата (сторона
дренажного трубопровода поднята), поплавковый
датчик будет работать неправильно, что может привести
к утечке конденсата из блока.
-С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока
расположены в горизонтальной плоскости, как показано
на рисунке 12.
5 Снимите бумажный трафарет. (Только для новых потолков.)
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию трубопроводов
газообразного хладагента и жидкого хладагента. В противном
случае будет периодически происходить протечка конденсата.
Прежде чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
■ При резке и развальцовке труб следует применять мате-
риалы и инструменты, совместимые с хладагентом R410A.
■ Чтобы внутрь трубы не попали пыль, влага или посторон-
ние предметы, сплющите конец трубы или заклейте его
липкой лентой.
■ Наружный блок заправлен хладагентом.
■ Во избежание протечек воды необходимо выполнить
полную теплоизоляцию трубопроводов газообразного хлад-
агента и жидкого хладагента. При использовании теплового
насоса температура трубопровода газообразного хлад-
агента может подниматься примерно до 120°C. Используйте
изоляцию, обладающую достаточной теплоустойчивостью.
■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
1 Потолочная плита
2 Анкер
3 Длинная муфта или скоба
4 Монтажный болт
5 Подвесной потолок
ПРИМЕЧАНИЕ
■ Все перечисленные детали приобретаются на
месте.
■ При нестандартном способе установки блока
обратитесь за разъяснениями к своему
дилеру.
1 Гайка (приобретается на внутреннем рынке)
2 Шайба (входит в комплект поставки блока)
3 Подвесная скоба
4 Сдвоенная гайка (приобретается на внутреннем рынке,
затянуть)
1 Бумажный шаблон для монтажа
2 Центр отверстия в подвесном потолке
3 Центр блока
4 Винты (входят в комплект поставки блока)
1 Уровень воды
2 Виниловая трубка
Установка производится аттестованными
специалистами по холодильному оборудованию;
материалы и способы монтажа подбираются согласно
требованиям национальных и международных
стандартов. В странах Западной Европы применяются
нормативы стандарта EN378.
12
3
4

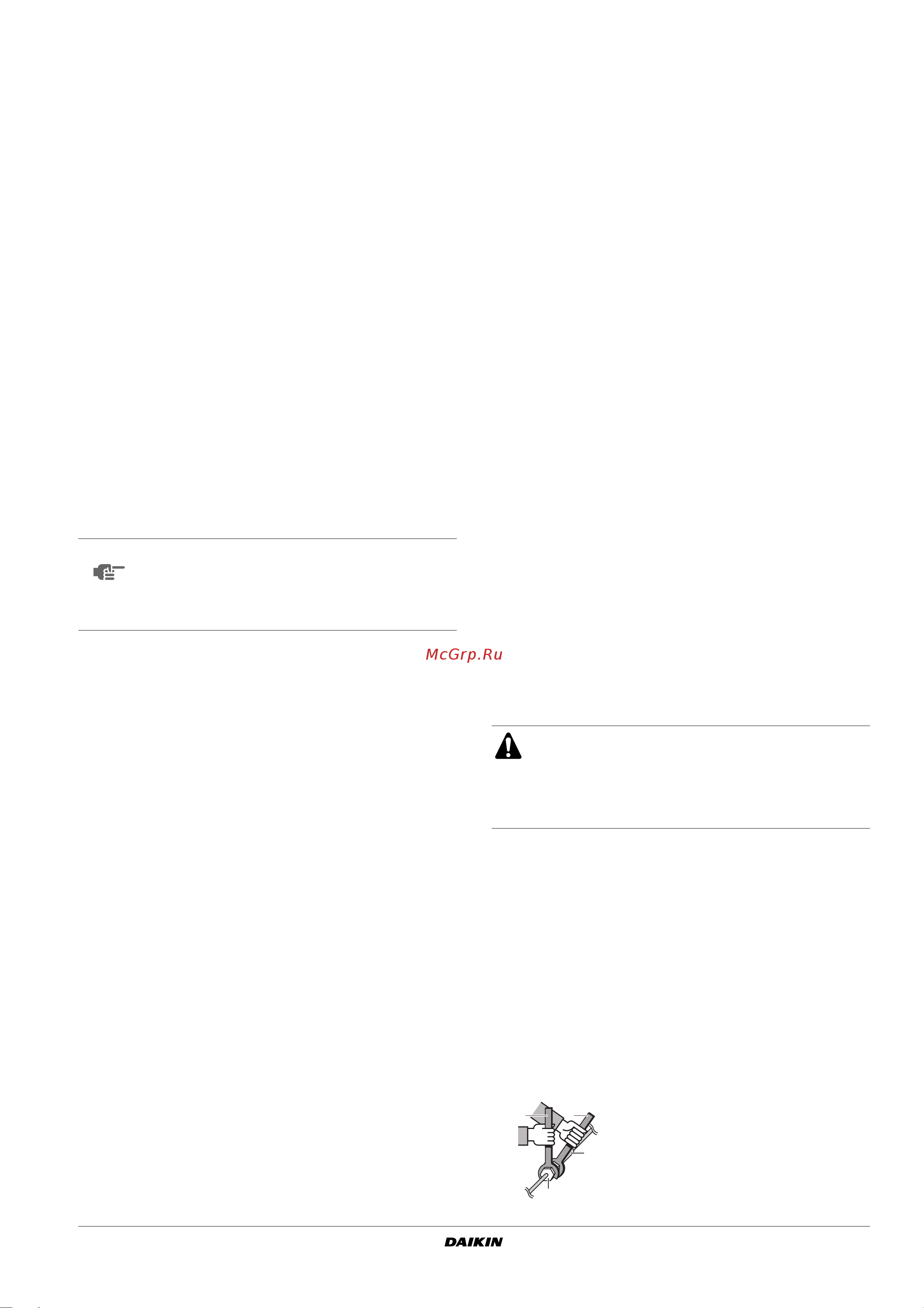

1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
